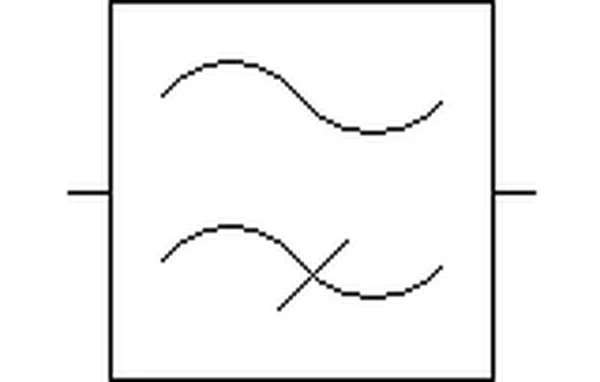

Którego urządzenia symbol jest przedstawiony na rysunku?
A. Wzmacniacza.
B. Filtra górnoprzepustowego.
C. Tłumika.
D. Filtra dolnoprzepustowego.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.15-X-18.06).
Ten symbol, który widzisz na rysunku, to typowy przykład filtra górnoprzepustowego. To ważne, jeśli myślimy o analizy sygnałów w elektronice. Te filtry przepuszczają sygnały o wyższych częstotliwościach, a tłumią te niższe, co naprawdę przydaje się w różnych sytuacjach, zwłaszcza w audio. Na przykład, kiedy chcemy się pozbyć niskoczęstotliwościowych zakłóceń, jak jakieś szumy w tle, dzięki temu otrzymujemy czystsze dźwięki. Ogólnie rzecz biorąc, jeśli projektujesz filtr, musisz się dobrze zastanowić, jak będą działać w praktyce, żeby działały efektywnie. Dobrze jest też zrozumieć, jak takie filtry działają, zwłaszcza dla inżynierów pracujących w komunikacji, gdzie czystość sygnałów ma ogromne znaczenie.
Wybranie złej odpowiedzi, jak wzmacniacz, filtr dolnoprzepustowy czy tłumik, może prowadzić do sporych nieporozumień. Wzmacniacze, na przykład, tylko zwiększają amplitudę sygnału, ale nie pomagają w filtrowaniu jego częstotliwości. To może prowadzić do błędnych wniosków. Filtry dolnoprzepustowe robią całkowicie coś innego – eliminują sygnały o wyższych częstotliwościach, co sprawia, że są nieodpowiednie w tym kontekście. A tłumiki to w ogóle inna bajka, bo po prostu zmniejszają poziom sygnału, niezależnie od jego częstotliwości. Często mylimy funkcje tych urządzeń, co może być spowodowane tym, że nie do końca rozumiemy, jak działają systemy elektroniczne. W przyszłości warto spojrzeć na symbole z większą uwagą, żeby uniknąć takich pomyłek.
