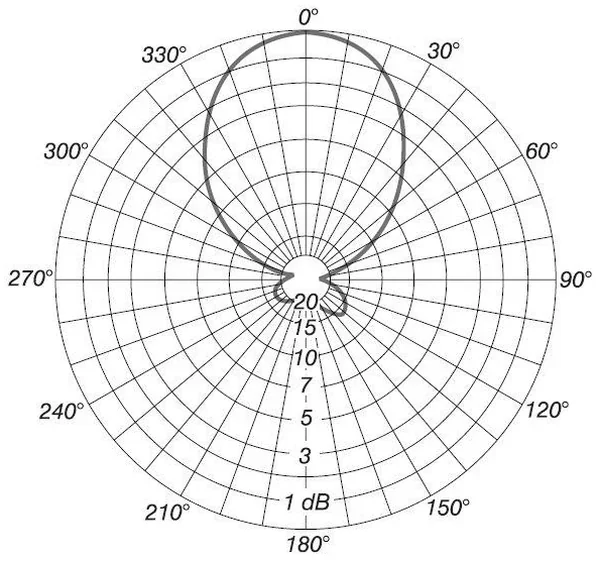

Szerokość wiązki głównej (podwojony kąt połowy mocy) dla anteny, której przekrój charakterystyki promieniowania jest przedstawiony na rysunku, wynosi
A. 60°
B. 40°
C. 90°
D. 70°
Pytanie z egzaminu CKE, styczeń 2021 (arkusz EE.10-SG-21.01).
Szerokość wiązki głównej anteny, określana jako podwojony kąt połowy mocy, jest kluczowym parametrem, który wpływa na skuteczność działania anteny w różnych zastosowaniach. W przypadku anten kierunkowych, takich jak anteny Yagi czy paraboliczne, szerokość wiązki ma istotne znaczenie dla jakości sygnału oraz zasięgu. Zgodnie z analizą charakterystyki promieniowania, szerokość wiązki wynosząca 70° oznacza, że w tym zakresie antena promieniuje z mocą, która jest nie mniej niż o 3 dB niższa niż moc maksymalna. Taki kąt jest typowy dla anten, które mają na celu efektywne skupienie energii w określonym kierunku, co jest niezwykle istotne w telekomunikacji, gdzie zwiększenie zasięgu i redukcja zakłóceń są priorytetowe. W praktyce, wiedza o szerokości wiązki pozwala inżynierom na dobór odpowiednich anten do konkretnych aplikacji, takich jak transmisja sygnałów radiowych, telewizyjnych czy w systemach Wi-Fi, gdzie precyzyjne kierunkowanie sygnału ma kluczowe znaczenie dla stabilności połączenia i jakości odbioru.
Wybór odpowiedzi innej niż 70° wskazuje na nieporozumienie dotyczące definicji szerokości wiązki głównej i sposobu jej pomiaru. Szerokość wiązki głównej, wyrażona jako podwojony kąt połowy mocy, jest zdefiniowana jako różnica między kątami, przy których moc promieniowania anteny spada do wartości o 3 dB niższej od maksymalnej. Wybierając wartości takie jak 60°, 90° czy 40°, można błędnie interpretować charakterystykę promieniowania lub w ogóle nie zrozumieć, jak te obliczenia są przeprowadzane. Na przykład, wybór 90° sugeruje, że antena ma szeroką wiązkę, co jest niezgodne z charakterystyką anten, które są zazwyczaj projektowane z wąskimi wiązkami, aby efektywnie kierować sygnał. Natomiast 40° jest zbyt małym kątem dla standardowych anten kierunkowych, co może prowadzić do mylnych wniosków na temat ich zastosowań. Ważne jest, aby pamiętać, że szerokość wiązki wpływa na efektywność komunikacji w systemach radiowych i telewizyjnych, a jej dobór powinien być oparty na rzeczywistych danych oraz dobrych praktykach inżynieryjnych. Ignorowanie tych zasad prowadzi do błędnych konstrukcji systemów antenowych i może znacznie obniżyć jakość sygnału oraz zasięg, co jest nieakceptowalne w profesjonalnych zastosowaniach.
