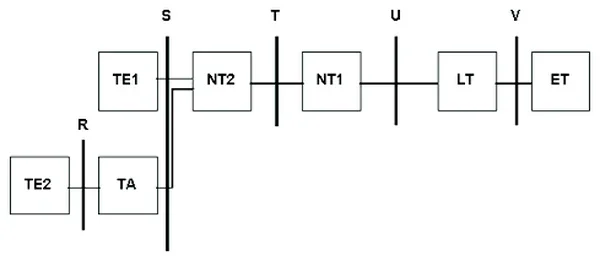

Na schemacie blokowym systemu ISDN telefon analogowy reprezentowany jest przez symbol
A. NT1
B. NT2
C. TE2
D. TE1
Pytanie z egzaminu CKE, czerwiec 2013 (arkusz E.15-X-13.05).
Odpowiedź TE2 jest poprawna, ponieważ w kontekście systemu ISDN (Integrated Services Digital Network) symbol ten odnosi się do Terminal Equipment typu 2, które jest przeznaczone do pracy z urządzeniami analogowymi. Telefony analogowe, które obsługują standardy ISDN, wymagają odpowiedniego interfejsu, aby mogły funkcjonować w cyfrowych sieciach telekomunikacyjnych. TE2 może być podłączone do sieci za pomocą adaptera terminala analogowego (TA), co umożliwia korzystanie z usług ISDN, takich jak transmisja danych czy telefonia głosowa. Przykładem zastosowania może być sytuacja, w której przedsiębiorstwo posiada starsze modele telefonów, a chce korzystać z nowoczesnych usług cyfrowych. Adaptery te pozwalają na integrację takich urządzeń z infrastrukturą ISDN, co jest zgodne z praktykami optymalizacji kosztów i efektywności operacyjnej w przedsiębiorstwach. Warto również wspomnieć, że standardy ISDN są powszechnie stosowane w komunikacji cyfrowej, co czyni zrozumienie symboliki TE2 kluczowym elementem wiedzy telekomunikacyjnej.
Wybór odpowiedzi innej niż TE2 może prowadzić do pewnych nieporozumień związanych z klasyfikacją urządzeń w systemie ISDN. NT2, NT1 i TE1 to różne typy urządzeń, które mają swoje specyficzne funkcje w architekturze ISDN. NT1, czyli Network Termination 1, jest urządzeniem terminującym sygnał ISDN na poziomie sieci i odpowiedzialnym za konwersję sygnału cyfrowego na sygnał odpowiedni dla urządzeń końcowych. Użytkownicy często mylą NT1 z TE2, ponieważ oba terminy mogą pojawiać się w kontekście podłączenia do sieci. NT2 to natomiast kolejny poziom zakończenia sieci, które zazwyczaj obsługuje wiele urządzeń jednocześnie, co nie znajduje zastosowania w przypadku pojedynczego telefonu analogowego. TE1, czyli Terminal Equipment typu 1, odnosi się do urządzeń, które mogą działać bezpośrednio w sieciach cyfrowych, ale nie obejmują telefonów analogowych przystosowanych do pracy w ISDN. Zrozumienie różnic pomiędzy tymi symbolami jest kluczowe, ponieważ pozwala na odpowiednie dobieranie sprzętu do wymagań sieci. W praktyce wiele osób myli te terminy, co może prowadzić do niewłaściwych konfiguracji i problemów z komunikacją. Warto zatem zapoznać się z definicjami i funkcjami każdego z tych terminów, aby skutecznie zrozumieć architekturę ISDN.
