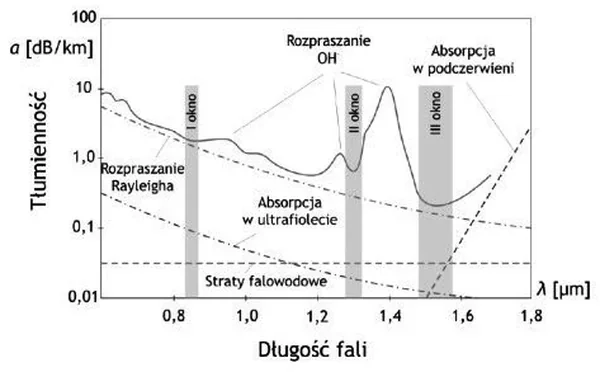

Na wykresie przedstawiono zależność tłumienności jednostkowej w funkcji długości fali dla
A. kabla koncentrycznego.
B. światłowodu polimerowego.
C. skrętki kategorii 5e.
D. światłowodu kwarcowego.
Pytanie z egzaminu CKE, czerwiec 2018 (arkusz E.16-X-18.06).
Światłowód kwarcowy jest najczęściej wykorzystywany w telekomunikacji i systemach przesyłu danych ze względu na swoją niską tłumienność, zwłaszcza w zakresie długości fal 1,3 µm i 1,55 µm, co jest doskonale ilustrowane na przedstawionym wykresie. Te wartości długości fal odpowiadają zakresowi, w którym światłowody kwarcowe osiągają najlepsze parametry transmisyjne, co czyni je idealnym rozwiązaniem dla systemów telekomunikacyjnych o dużej przepustowości. Na przykład, w sieciach światłowodowych, takich jak FTTH (Fiber To The Home), światłowody kwarcowe są preferowane ze względu na swoją zdolność do przesyłania sygnałów na długie dystanse bez znacznych strat jakości. Dodatkowo, zgodność z międzynarodowymi standardami, takimi jak ITU-T G.652, potwierdza ich wysoką wydajność i niezawodność. W praktyce, w zastosowaniach przemysłowych, wykorzystuje się je również w systemach CCTVs i w sieciach lokalnych (LAN), gdzie kluczowe jest zminimalizowanie zakłóceń i maksymalizacja przepustowości.
Wybór światłowodu polimerowego, kabla koncentrycznego lub skrętki kategorii 5e jako odpowiedzi na pytanie o wykres zależności tłumienności jednostkowej od długości fali wskazuje na mylne zrozumienie właściwości tych technologii transmisyjnych. Światłowód polimerowy, mimo że jest prostszy w instalacji i tańszy, charakteryzuje się znacznie wyższą tłumiennością niż światłowód kwarcowy, co ogranicza jego zastosowanie w długodystansowych transmisjach. Kabel koncentryczny, z kolei, choć używany w telekomunikacji, nie korzysta z technologii optycznej, a jego tłumienność nie zmienia się w sposób widoczny w zależności od długości fali, co czyni go nieadekwatnym do analizy przedstawionej na wykresie. Skrętka kategorii 5e, będąca standardem w lokalnych sieciach komputerowych, również nie wykazuje takiej charakterystyki tłumienności, jak światłowody, i jest ograniczona do transmisji na krótsze odległości oraz w określonych warunkach elektromagnetycznych. Typowym błędem myślowym jest uproszczenie, które sprowadza różnorodność technologii transmisyjnych do jednego wymiaru, co prowadzi do nieprawidłowych wniosków. Zrozumienie różnic w tłumienności i charakterystyce różnych typów przewodów optycznych oraz elektrycznych jest kluczowe dla efektywnego projektowania i wdrażania systemów komunikacyjnych.
