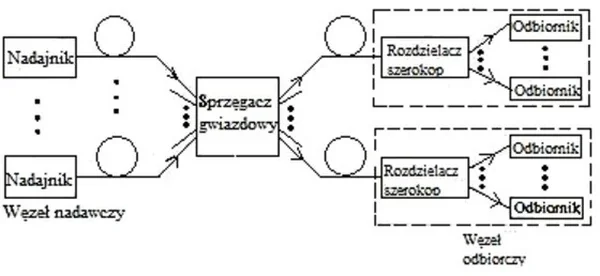

Jaką topologię sieci szerokopasmowych WDM przedstawia rysunek?
A. Drzewa.
B. Magistrali.
C. Gwiazdy.
D. Siatki.
Pytanie z egzaminu CKE, czerwiec 2020 (arkusz E.16-SG-20.06).
Odpowiedź "gwiazdy" jest poprawna, ponieważ przedstawiona w rysunku topologia sieci szerokopasmowych WDM (Wavelength Division Multiplexing) jest oparta na centralnym punkcie, którym jest sprzęgacz gwiazdowy. W tej topologii każdy nadajnik jest bezpośrednio połączony z centralnym elementem, co pozwala na efektywną dystrybucję sygnału do wielu odbiorników. Taka konfiguracja ma wiele zalet, w tym łatwość w rozbudowie sieci oraz minimum utraty sygnału, co jest kluczowe w systemach szerokopasmowych. Przykładem zastosowania topologii gwiazdy są nowoczesne sieci LAN, które wykorzystują przełączniki jako centralne punkty dla urządzeń końcowych. Dzięki tej strukturze, w przypadku uszkodzenia jednego połączenia, pozostałe węzły pozostają nietknięte, co wpływa na większą niezawodność całego systemu. Standardy branżowe, takie jak IEEE 802.3, uznają tę topologię za jedną z najbardziej efektywnych w kontekście wydajności i łatwości zarządzania siecią.
Odpowiedzi, które wskazują na inne topologie, takie jak magistrali, drzewa czy siatki, nie są poprawne z kilku kluczowych względów. Topologia magistrali, opierająca się na pojedynczym przewodzie, wprowadza do sieci wiele problemów, takich jak łatwość uszkodzenia całego systemu w przypadku awarii jednego z elementów. W przypadku sieci szerokopasmowych WDM, gdzie przesył sygnałów jest kluczowy, taka struktura jest nieefektywna i mało niezawodna. Topologia drzewa, choć bardziej rozbudowana, również nie oddaje idei centralizacji, jaką znajdziemy w topologii gwiazdy. Drzewo wymaga znacznie bardziej skomplikowanej infrastruktury i nie zapewnia tak łatwej rozbudowy jak gwiazda. Siatka natomiast, choć zapewnia redundancję i różnorodność połączeń, również nie przystaje do koncepcji, w której węzły są bezpośrednio połączone z jednym centralnym punktem. Błędem myślowym jest zakładanie, że bardziej skomplikowana struktura zawsze prowadzi do lepszego działania sieci. W rzeczywistości, prostota i centralizacja w przypadku topologii gwiazdy przekładają się na efektywniejsze zarządzanie i mniejsze ryzyko awarii, co czyni tę opcję bardziej odpowiednią dla sieci szerokopasmowych.
