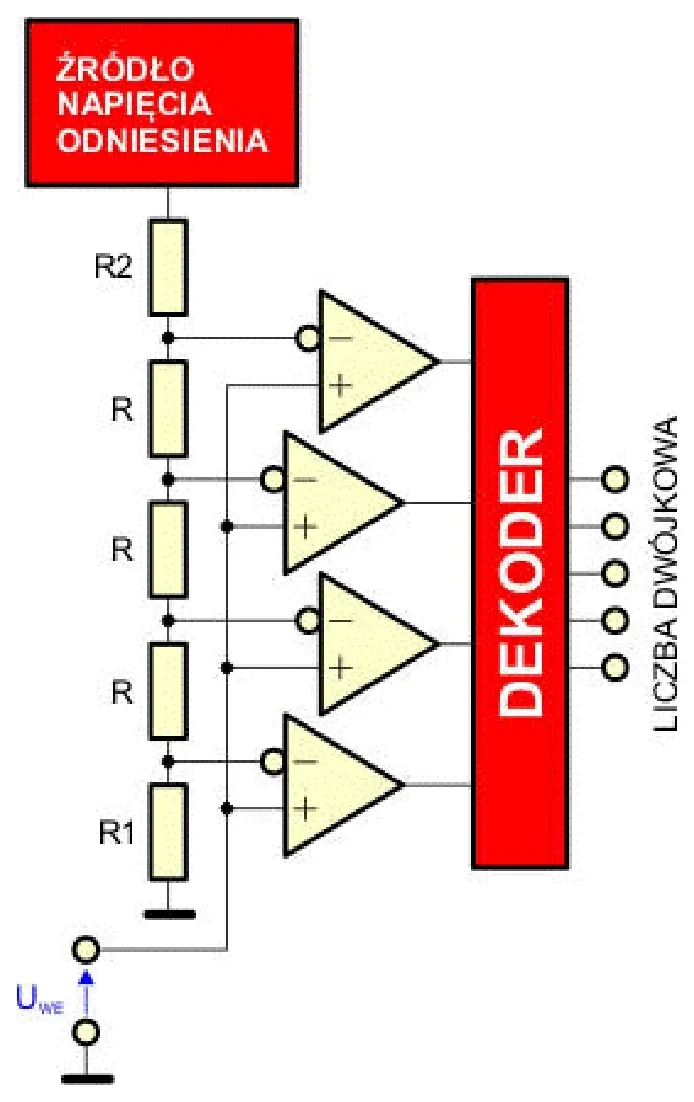

Układ którego urządzenia został przedstawiony na rysunku?
A. Przetwornika analogowo – cyfrowego.
B. Przetwornika cyfrowo – analogowego.
C. Wzmacniacza sygnału analogowego.
D. Wzmacniacza sygnału cyfrowego.
Pytanie z egzaminu CKE, styczeń 2023 (arkusz EE.10-SG-23.01).
Układ przedstawiony na rysunku to klasyczny przykład przetwornika analogowo-cyfrowego (ADC). Jego działanie opiera się na porównywaniu napięcia wejściowego z napięciami odniesienia, co pozwala na generację cyfrowego kodu wyjściowego. W praktyce, przetworniki te są niezwykle istotne w systemach pomiarowych, gdzie wymagana jest konwersja sygnałów analogowych, takich jak napięcie czy natężenie prądu, na postać cyfrową, co umożliwia ich dalszą obróbkę w mikroprocesorach czy komputerach. Wzorce budowy ADC są zgodne z międzynarodowymi standardami, takimi jak ANSI/IEEE Std 1057-1994, które określają metody pomiaru wydajności i jakości tych urządzeń. Przykłady zastosowań obejmują sprzęt pomiarowy, systemy audio, a także różnorodne urządzenia IoT, gdzie konwersja sygnałów analogowych na cyfrowe jest kluczowa dla działania systemów analitycznych i sterujących.
Wszystkie pozostałe odpowiedzi, mimo że są związane z przetwarzaniem sygnałów, nie odpowiadają na pytanie o układ przedstawiony na rysunku. Przetwornik cyfrowo-analogowy (DAC) jest urządzeniem, które wykonuje odwrotną operację niż ADC, polegającą na konwersji sygnału cyfrowego na analogowy. Proszę zauważyć, że schemat przedstawiony na rysunku ukazuje elementy, które są typowe dla ADC, takie jak komparatory, które służą do porównywania napięć. W przypadku wzmacniacza sygnału analogowego, jego funkcja polega na zwiększaniu amplitudy sygnału analogowego, a nie na konwersji go na formę cyfrową. Z kolei wzmacniacz sygnału cyfrowego, który z definicji odnosi się do sygnałów w postaci cyfrowej, nie ma zastosowania w kontekście analizy przedstawionego schematu. Wiele osób może pomylić stopień złożoności układu elektronicznego, co prowadzi do błędnych osądów dotyczących funkcji poszczególnych komponentów. Istotne jest, aby rozumieć, że każdy z tych układów ma unikalne zastosowanie i specyfikację, które determinują ich funkcjonalność w systemie elektronicznym.
