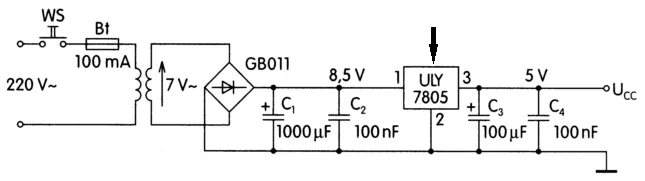

Na schemacie zasilacza strzałka wskazuje układ
A. obniżający napięcie do bezpiecznego.
B. stabilizujący.
C. prostujący dwupołówkowy.
D. prostujący jednopołówkowy.
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz E.15-X-17.06).
Odpowiedź "stabilizujący" jest strzałem w dziesiątkę! Strzałka na schemacie wskazuje na układ scalony z symbolem "ULY 7805", który jest klasycznym stabilizatorem napięcia. Te stabilizatory, takie jak ULY 7805, są po to, żeby utrzymać stałe napięcie na wyjściu, co jest bardzo ważne w różnych aplikacjach elektronicznych. Dzięki tej stabilizacji, nasze urządzenia mogą działać w szerszym zakresie napięć wejściowych, co zapewnia im lepszą niezawodność. Warto wiedzieć, że używanie stabilizatorów napięcia to standardowa praktyka przy projektowaniu układów elektronicznych, szczególnie tam, gdzie zasilanie musi być na stałym poziomie, żeby nie uszkodzić komponentów. Na przykład, stabilizatory zasilają mikroprocesory, które potrzebują stabilnego napięcia, żeby działać poprawnie. No i warto mieć na uwadze różne typy stabilizatorów, jak liniowe czy impulsowe, które działają na różne sposoby. ULY 7805 to ten pierwszy typ, łatwy w użyciu i powszechnie dostępny.
Kiedy wybierasz inne odpowiedzi, jak prostujący jednopolówkowy czy dwupołówkowy, to musisz wiedzieć, że one zajmują się konwersją prądu zmiennego na prąd stały. W jednopolówkowym używa się jednej diody do prostowania, co wiąże się z pewnym poziomem tętnień na wyjściu. Z kolei prostownik dwupołówkowy z dwiema diodami daje lepsze prostowanie, ale nadal nie stabilizuje napięcia. Takie układy są głównie do przerabiania napięcia zmiennego na stałe, ale nie regulują napięcia, co jest istotne w wielu aplikacjach. Wybierając odpowiedzi mówiące o obniżeniu napięcia do bezpiecznego poziomu, można się pomylić, bo obniżenie napięcia to nie to samo, co stabilizacja. W praktyce, żeby obniżyć i stabilizować napięcie, potrzebujesz stabilizatora, który to ogarnie. Wiele osób myśli, że prostownik wystarczy, żeby zapewnić bezpieczne zasilanie dla delikatnych komponentów, ale to nie wystarczy. Napięcie musi być stabilizowane, żeby uniknąć uszkodzeń. Dlatego tak ważne jest, żeby rozumieć różnicę między prostowaniem a stabilizacją napięcia.
