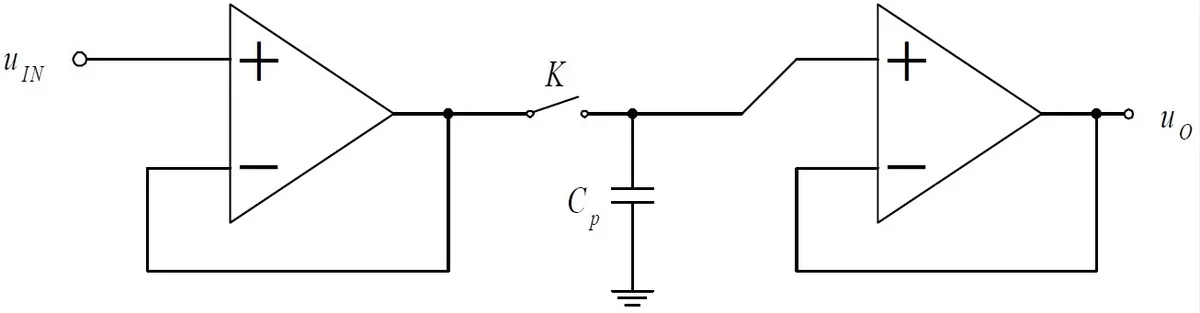

Układ, którego schemat został przedstawiony na rysunku
A. kwantuje sygnał.
B. filtruje i wzmacnia sygnał.
C. wzmacnia sygnał.
D. próbkuje i zapamiętuje sygnał.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz E.15-SG-20.01).
Odpowiedź "próbkuje i zapamiętuje sygnał" jest prawidłowa, ponieważ układ przedstawiony na rysunku wykonuje operacje związane z konwersją sygnałów analogowych na sygnały cyfrowe. Proces próbkowania polega na regularnym pobieraniu wartości sygnału w określonych odstępach czasu, co jest kluczowe w cyfrowym przetwarzaniu sygnałów. Dodatkowo, zapamiętanie tych próbek jest istotne, aby mogły być one przetwarzane w późniejszych etapach, na przykład w algorytmach cyfrowej obróbki sygnałów. Przykładem zastosowania tej technologii jest konwersja dźwięku w mikrofonach cyfrowych, gdzie sygnał analogowy jest próbkowany i zapamiętywany w postaci danych cyfrowych, co umożliwia dalszą obróbkę i transmisję. W branży telekomunikacyjnej standardy takie jak Nyquist i Shannon są fundamentem dla efektywnego próbkowania oraz przetwarzania sygnałów, co podkreśla znaczenie tej operacji w nowoczesnych systemach komunikacyjnych.
Wybór odpowiedzi sugerującej, że układ "kwantuje sygnał" nie uchwyca istoty działania przedstawionego schematu. Kwantyzacja to proces, który ma miejsce po próbkowaniu, polegający na przypisaniu próbkowanym wartościom sygnału określonych wartości dyskretnych. Twierdzenie, że układ wzmacnia sygnał, również jest mylące, ponieważ wzmacniacze analogowe niekoniecznie wykonują zadanie próbkowania i zapamiętywania. Wzmacnianie odnosi się do zwiększenia amplitudy sygnału, ale nie jest to proces związany z konwersją sygnału na format cyfrowy. Z kolei twierdzenie, że układ filtruje i wzmacnia sygnał, może prowadzić do nieporozumień, jako że filtracja odnosi się do eliminacji niepożądanych częstotliwości z sygnału, a to nie jest głównym celem przedstawionego schematu. Każda z tych niepoprawnych odpowiedzi wskazuje na niezrozumienie podstawowych zasad działania systemów cyfrowych, gdzie kluczowymi operacjami są zarówno próbkowanie, jak i zapamiętywanie. W kontekście cyfrowego przetwarzania sygnałów skomplikowane procesy, takie jak kwantyzacja czy wzmacnianie, następują na kolejnych etapach po uzyskaniu próbek, co jeszcze bardziej podkreśla, jak istotne jest zrozumienie sekwencji operacji w systemach przetwarzania sygnałów.
