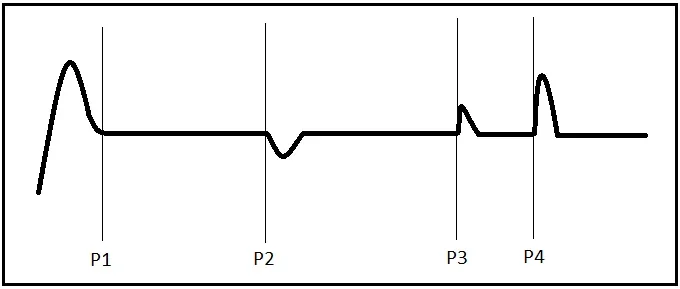

Rysunek przedstawia wynik pomiaru pary przewodów miedzianych reflektometrem TDR. W którym punkcie występuje niskoimpedancyjne uszkodzenie, czyli zaniżona izolacja pomiędzy żyłami?

Wybór punktu P1, P3 lub P4 jako miejsca niskoimpedancyjnego uszkodzenia na wykresie reflektometru TDR jest błędny, ponieważ w tych punktach nie występuje wyraźny spadek odbicia sygnału, co jest kluczowe dla identyfikacji problemu z izolacją. W przypadku P1, odbicie sygnału pozostaje na relatywnie stabilnym poziomie, co wskazuje na brak istotnych uszkodzeń w tym miejscu. Punkt P3 również nie wykazuje charakterystycznych cech uszkodzenia, a jego analiza wykazuje, że sygnał nie ulega znacznemu osłabieniu. Wreszcie w P4, podobnie jak w pozostałych punktach, brak jest oznak niskoimpedancyjnego uszkodzenia, co potwierdza stabilność odbicia. Typowe błędy myślowe prowadzące do nieprawidłowych wniosków obejmują skupianie się na innych aspektach wykresu, takich jak szumy czy fluktuacje, które nie są kluczowe w kontekście identyfikacji uszkodzeń izolacji. Zrozumienie, że niskoimpedancyjne uszkodzenia manifestują się głównie poprzez znaczące spadki odbicia, jest kluczowe dla skutecznej diagnostyki. W praktyce, nieprawidłowa diagnoza może prowadzić do opóźnień w naprawach oraz dodatkowych kosztów, co podkreśla znaczenie właściwego odczytu i interpretacji wyników pomiarów TDR.
