Na rysunku została przedstawiona zasada pomiaru
A. rozkładu natężenia mocy optycznej pola dalekiego.
B. parametrów geometrycznych światłowodu.
C. dyspersji polaryzacyjnej.
D. tłumienia światła.
Pytanie z egzaminu CKE, czerwiec 2019 (arkusz E.16-X-19.06).

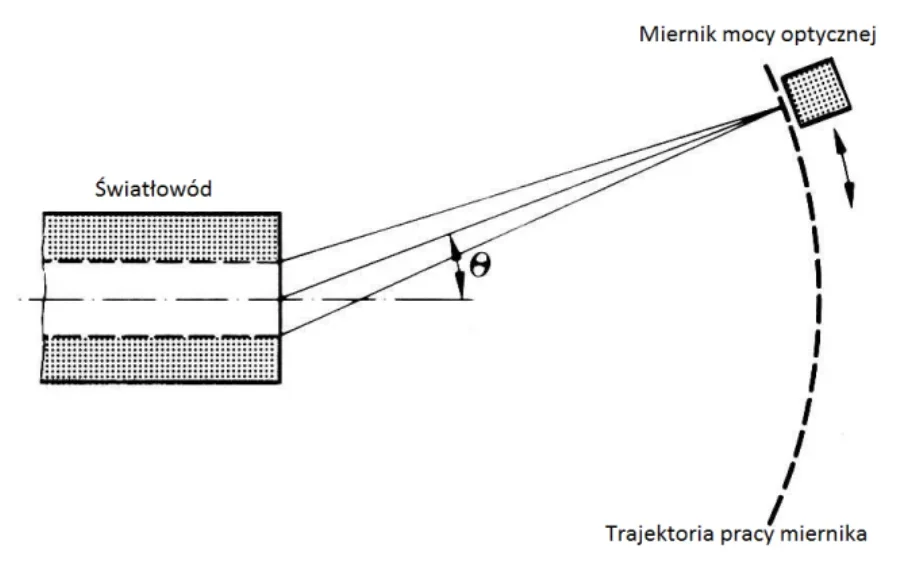

Poprawna odpowiedź odnosi się do rozkładu natężenia mocy optycznej pola dalekiego, co jest kluczowym zagadnieniem w pomiarach optycznych, zwłaszcza w kontekście światłowodów. Na rysunku widoczny jest światłowód oraz miernik mocy optycznej, które razem umożliwiają analizę jak moc optyczna zmienia się w funkcji kąta θ. Rozkład natężenia mocy optycznej w polu dalekim jest istotny dla oceny jakości transmisji sygnału w systemach światłowodowych, ponieważ pozwala na określenie skuteczności i strat związanych z propagacją światła. W zastosowaniach praktycznych, zrozumienie tego rozkładu jest niezbędne dla inżynierów zajmujących się projektowaniem i optymalizacją systemów optycznych, jak również dla techników zajmujących się ich instalacją i konserwacją. Warto również wspomnieć, że standardy, takie jak ITU-T G.652, odnoszą się do parametrów światłowodów, w tym ich strat optycznych, co czyni pomiar rozkładu natężenia mocy optycznej fundamentem w zapewnieniu wysokiej jakości sprzętu telekomunikacyjnego.
Wybór nieprawidłowej odpowiedzi może wynikać z kilku typowych błędów myślowych, które są powszechne w analizach związanych z optyką i pomiarami. Dyspersja polaryzacyjna, na przykład, odnosi się do różnic w prędkości propagacji fal świetlnych w zależności od ich polaryzacji, co ma znaczenie w kontekście transmisji sygnałów w systemach światłowodowych. Jednakże, nie jest to bezpośrednio związane z pomiarem natężenia mocy optycznej. Rozkład natężenia mocy optycznej pola dalekiego koncentruje się na określeniu, jak moc światła rozchodzi się w danym kierunku po wyjściu ze światłowodu, a nie na efekcie dyspersji. W przypadku parametrów geometrycznych światłowodu, są to wymiary i kształty, które również nie odnoszą się do pomiaru natężenia mocy, lecz do strukturalnej charakterystyki samego światłowodu. Tłumienie światła, choć jest istotnym czynnikiem w ocenie jakości sygnału, dotyczy głównie strat sygnału podczas jego przechodzenia przez medium, a nie bezpośredniego pomiaru natężenia w polu dalekim. Zrozumienie tych różnic jest kluczowe dla prawidłowej interpretacji wyników pomiarów i projektowania systemów optycznych, w których precyzyjne pomiary są fundamentem skutecznej transmisji danych.
