Kwalifikacja: INF.09 - Uruchamianie i utrzymanie sieci telekomunikacyjnych

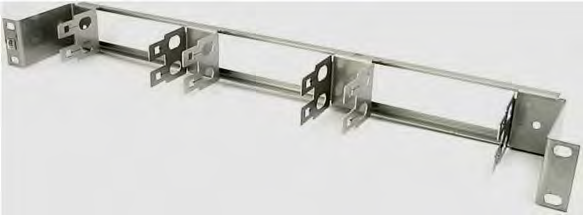

W tym pytaniu łatwo pomylić wysokość panelu 1U albo szerokość 19” z liczbą możliwych do zamontowania łączówek. Sama informacja, że element jest do szafy RACK, nie mówi jeszcze, ile modułów LSA wejdzie do środka. Trzeba spojrzeć na budowę gniezdnika: widać trzy miejsca montażowe, a każde z nich jest przystosowane do osadzenia dwóch złączy 10-parowych typu LSA. Stąd wychodzi łącznie 6 złącz, a nie mniej ani więcej. Wynik 2 złącza zwykle bierze się z patrzenia tylko na jeden uchwyt albo z założenia, że cały gniezdnik ma tylko jedną parę mocowań. To za mało, bo pozostałe uchwyty też są częścią konstrukcji. Wynik 4 złącza może wynikać z zauważenia dwóch uchwytów i pominięcia trzeciego, co na rysunkach technicznych i zdjęciach bywa dość częste, szczególnie gdy elementy są przesłonięte perspektywą. Z kolei 8 złącz to raczej przeszacowanie pojemności, jakby ktoś liczył dodatkowe miejsce na końcach listwy albo zakładał, że każdy fragment profilu nośnego da się wykorzystać pod LSA. W praktyce montażowej nie montuje się łączówek tam, gdzie nie ma odpowiednich zaczepów i stabilnego podparcia. Łączówki LSA muszą być osadzone pewnie, bo podczas wciskania żył nożem krosowniczym działa całkiem spora siła. Z mojego doświadczenia takie drobne pomyłki potem kończą się źle dobranym osprzętem do szafy i brakiem miejsca na zakończenie kabla wieloparowego. Dlatego zawsze warto liczyć dedykowane punkty mocowania, a nie zgadywać po wymiarze panelu.
