Kwalifikacja: INF.09 - Uruchamianie i utrzymanie sieci telekomunikacyjnych
Zawód: Technik telekomunikacji
Kategorie: Sieci telefoniczne, centrale i usługi Zasilanie, ochrona i bezpieczeństwo

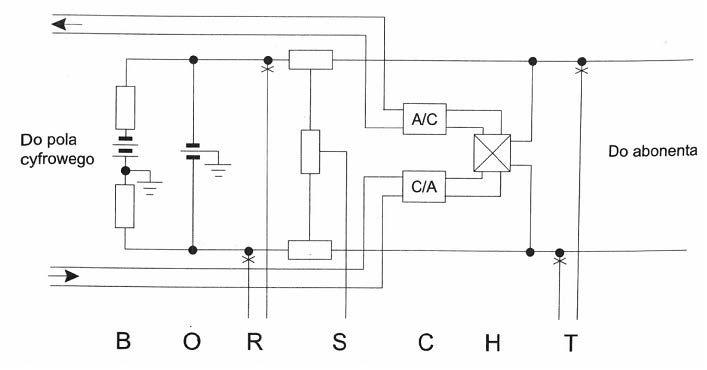

Którą funkcję spełnia element opisany literą O w abonenckim zespole liniowym w centrali cyfrowej?
Odpowiedzi
Informacja zwrotna
Element oznaczony literą O w klasycznym abonenckim zespole liniowym odpowiada za zabezpieczenie przeciwprzepięciowe, czyli funkcję Overvoltage protection znaną z zestawu funkcji BORSCHT stosowanych w interfejsach linii abonenckich central cyfrowych. Chodzi o ochronę wejścia centrali przed krótkimi, ale bardzo niebezpiecznymi impulsami napięciowymi, które mogą pojawić się na parze miedzianej prowadzącej do abonenta. W praktyce takie przepięcia biorą się np. od wyładowań atmosferycznych, indukowania napięć z pobliskich linii energetycznych, błędów instalacyjnych albo przełączeń w sieci. Układy ochronne mogą wykorzystywać odgromniki gazowe, warystory, transile, bezpieczniki lub elementy PTC. Ich zadaniem jest odprowadzenie energii do ziemi i ograniczenie napięcia do poziomu bezpiecznego dla elektroniki centrali. Moim zdaniem to jedna z tych funkcji, które łatwo pominąć na schemacie, a w realnej eksploatacji ratują drogie moduły liniowe. Dobre praktyki wymagają poprawnego uziemienia, koordynacji ochrony przepięciowej oraz stosowania rozwiązań zgodnych m.in. z zaleceniami serii ITU-T K, np. K.20 i K.21 dla odporności urządzeń telekomunikacyjnych. Bez tego centrala może działać dobrze tylko do pierwszej burzy, a potem robi się problem serwisowy.
