Kwalifikacja: INF.09 - Uruchamianie i utrzymanie sieci telekomunikacyjnych
Zawód: Technik telekomunikacji
Kategorie: Sieci telefoniczne, centrale i usługi Aparaty telefoniczne i terminale abonenckie Pomiary, diagnostyka i usuwanie usterek
Które urządzenie telekomunikacyjne przedstawiono na rysunku?
Odpowiedzi
Informacja zwrotna

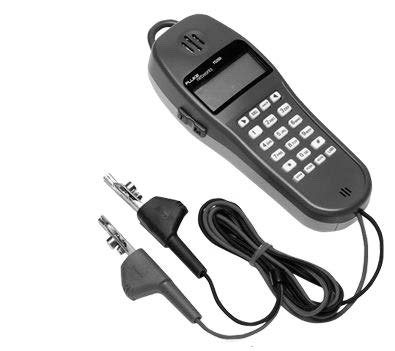

Na rysunku pokazano telefon monterski, czyli specjalny aparat używany przez techników do pracy na liniach telefonicznych. To nie jest zwykły telefon domowy, tylko przyrząd serwisowy z przewodami pomiarowymi i krokodylkami, które podłącza się bezpośrednio do pary abonenckiej, łączówki, puszki kablowej albo przełącznicy. Taki telefon pozwala sprawdzić, czy na linii jest napięcie z centrali, czy słychać sygnał zgłoszenia, czy działa wybieranie tonowe DTMF lub impulsowe, a często także umożliwia odsłuch linii w trybie wysokiej impedancji bez nadmiernego obciążania toru. W praktyce monter używa go np. przy uruchamianiu abonenta PSTN, diagnozie przerwy w kablu, zamiany par albo sprawdzaniu translacji w centrali PBX. Moim zdaniem to jedno z tych urządzeń, które od razu kojarzy się z robotą w terenie, bo ma solidną obudowę, klawiaturę i przewody zakończone zaciskami. Dobra praktyka branżowa, zgodna z podejściem stosowanym przy instalacjach telekomunikacyjnych według PN-EN 50174, polega na tym, żeby przed podłączeniem sprawdzić bezpieczeństwo toru, nie zwierać żył pary i nie podłączać aparatu do obwodów, które mogą mieć nieodpowiednie napięcie. Typowa linia analogowa ma około 48 V DC w stanie spoczynku, a podczas dzwonienia może pojawić się znacznie wyższe napięcie przemienne, więc ostrożność serio ma znaczenie.
