Kwalifikacja: INF.09 - Uruchamianie i utrzymanie sieci telekomunikacyjnych

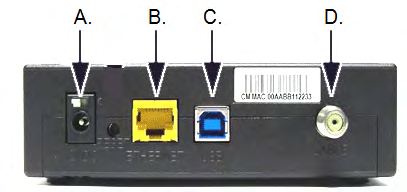

W tym zadaniu łatwo pomylić złącza, bo wszystkie znajdują się na tylnej ściance modemu i każde służy do jakiegoś podłączenia przewodowego. Trzeba jednak zwrócić uwagę nie tylko na to, że port jest do kabla, ale na konkretny standard transmisji. Gniazdo zasilania nie przenosi danych do komputera, tylko dostarcza napięcie z zasilacza, najczęściej stałe DC o określonej polaryzacji. Podłączenie tam czegokolwiek innego niż właściwy zasilacz byłoby po prostu złą praktyką i może uszkodzić urządzenie. Żółte gniazdo RJ-45 wygląda bardzo sieciowo i rzeczywiście pozwala połączyć modem z komputerem lub routerem, ale jest to Ethernet, a nie uniwersalna magistrala szeregowa. Ethernet pracuje według standardów IEEE 802.3 i wykorzystuje skrętkę, zwykle zakończoną wtykiem RJ-45. Okrągłe złącze po prawej stronie to złącze koncentryczne typu F, używane w sieciach kablowych HFC/DOCSIS do doprowadzenia sygnału od operatora. Ono łączy modem z siecią dostawcy, a nie bezpośrednio z portem USB komputera. Typowy błąd myślowy polega na uznaniu, że każde gniazdo danych jest USB albo że port do komputera zawsze musi być tym samym portem. W rzeczywistości trzeba rozpoznawać kształt i przeznaczenie złącza: USB-B jest bardziej kwadratowe, RJ-45 prostokątne z miejscem na zatrzask, a złącze F metalowe i okrągłe. Z mojego doświadczenia takie rozróżnianie bardzo pomaga przy montażu i diagnostyce modemów u klienta.
