Kwalifikacja: INF.09 - Uruchamianie i utrzymanie sieci telekomunikacyjnych

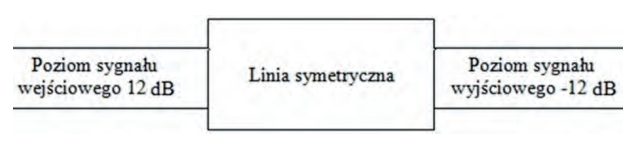

W tym zadaniu kluczowe jest zrozumienie, że tłumienność nie jest po prostu jedną z wartości odczytanych z rysunku, tylko różnicą poziomu sygnału przed i po przejściu przez układ. Poziom wejściowy wynosi 12 dB, a poziom wyjściowy -12 dB, więc sygnał zmniejszył się o całe 24 dB. Typowy błąd polega na tym, że ktoś widzi 12 dB po lewej stronie i uznaje, że to już jest tłumienie. Nie, to jest poziom sygnału na wejściu, czyli wartość odniesiona do pewnego punktu pomiarowego. Podobnie wartość -12 dB nie oznacza ujemnej tłumienności. Ujemny poziom sygnału mówi tylko, że sygnał na wyjściu jest poniżej przyjętego poziomu odniesienia, a nie że linia coś wzmacnia albo ma dziwne zachowanie. Wynik 0 dB byłby poprawny tylko wtedy, gdyby poziom wejściowy i wyjściowy były takie same, czyli układ nie wprowadzałby strat. Tutaj widać wyraźny spadek. Z kolei wartości ujemne, takie jak -12 dB, częściej kojarzą się z poziomem sygnału albo zyskiem ujemnym, ale nie z tłumiennością podawaną jako dodatnia strata toru. W telekomunikacji, przy pomiarach torów symetrycznych, światłowodowych czy koncentrycznych, stosuje się zasadę bilansu poziomów: strata toru to poziom nadany minus poziom odebrany. Dlatego trzeba pilnować znaku matematycznego, bo odjęcie liczby ujemnej zwiększa wynik: $12 - (-12) = 24$. Z mojego doświadczenia najbezpieczniej jest zapisać sobie krótki bilans mocy lub poziomów, zamiast liczyć to „na oko”, bo wtedy takie pułapki z minusami od razu wychodzą.
