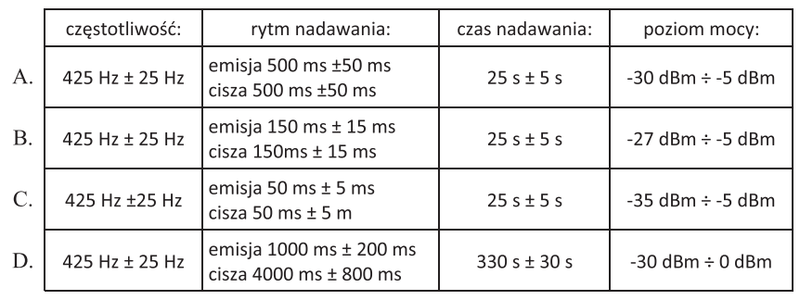

Podstawowe dane sygnału zajętości zgodne z Wymaganiami Technicznymi Operatora (WTO) na analogowy dostęp do sieci PSTN/TP zamieszczono w wierszu
Wiersz A odpowiada podstawowym parametrom sygnału zajętości dla analogowego dostępu do sieci PSTN/TP według WTO. Chodzi o klasyczny sygnał zajętości słyszany w słuchawce, gdy wywoływany abonent prowadzi rozmowę albo centrala nie może zestawić połączenia do zajętej linii. Charakterystyczne są tu: częstotliwość 425 Hz ± 25 Hz, rytm 500 ms emisji i 500 ms ciszy, czas nadawania 25 s ± 5 s oraz poziom mocy od -30 dBm do -5 dBm. W praktyce właśnie rytm 0,5 s / 0,5 s najłatwiej zapamiętać, bo jest równy i dość szybki, ale nie tak szybki jak sygnały specjalne lub przeciążeniowe. Moim zdaniem przy takich pytaniach warto patrzeć nie tylko na częstotliwość, bo 425 Hz występuje w wielu sygnałach akustycznych centrali, lecz głównie na kadencję i czas nadawania. W pomiarach serwisowych można to sprawdzić analizatorem sygnałów, oscyloskopem albo nawet dość prosto „na ucho”, choć oczywiście w dokumentacji i odbiorach technicznych liczą się parametry z norm i wymagań operatora.
Wybór innego wiersza zwykle bierze się z tego, że ktoś patrzy tylko na częstotliwość 425 Hz ± 25 Hz i uznaje, że skoro wartość jest taka sama, to każdy wariant może dotyczyć sygnału zajętości. To jest typowa pułapka w telefonii analogowej. W sieci PSTN wiele sygnałów akustycznych centrali pracuje w okolicy 425 Hz, ale różnią się rytmem nadawania, czasem trwania i dopuszczalnym poziomem mocy. Dopiero cały zestaw parametrów identyfikuje konkretny sygnał. Kadencja 150 ms emisji i 150 ms ciszy jest znacznie szybsza od klasycznego tonu zajętości i kojarzy się raczej z sygnałem przeciążenia lub innym stanem awaryjno-informacyjnym centrali, a nie ze zwykłą zajętością abonenta. Jeszcze krótszy rytm 50 ms / 50 ms też nie pasuje do sygnału zajętości, bo byłby odbierany jako bardzo szybkie „terkotanie”, stosowane do innych komunikatów sygnalizacyjnych. Z kolei układ 1000 ms emisji i 4000 ms ciszy oraz bardzo długi czas 330 s ± 30 s bardziej przypomina sygnał zwrotny wywołania, czyli to co słyszymy podczas oczekiwania na odebranie połączenia. Z mojego doświadczenia najlepiej zapamiętać prosto: zajętość w PSTN to rytm pół sekundy tonu i pół sekundy przerwy, przez około 25 sekund. Sama wartość dBm też jest ważna, ale w zadaniach testowych najczęściej rozstrzyga właśnie rytm.
