Kwalifikacja: INF.09 - Uruchamianie i utrzymanie sieci telekomunikacyjnych
Zawód: Technik telekomunikacji
Kategorie: Montaż urządzeń i osprzęt instalacyjny Sieci telefoniczne, centrale i usługi Zasilanie, ochrona i bezpieczeństwo

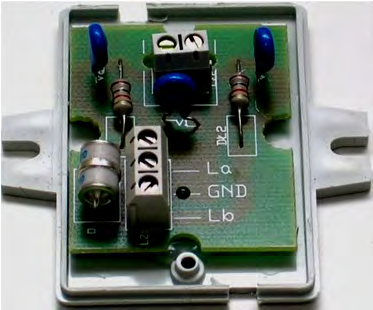

Przedstawiony na rysunku element sieci telefonicznej, zabezpieczający telefax przed przepięciem, to
Odpowiedzi
Informacja zwrotna
Element pokazany na zdjęciu to ochronnik abonencki, czyli małe urządzenie montowane na linii telefonicznej abonenta, najczęściej przed aparatem, telefaksem, modemem lub centralą abonencką. Jego zadaniem jest ograniczenie przepięć pojawiających się między żyłami La i Lb oraz względem uziemienia GND. Na płytce widać typowe oznaczenia toru telefonicznego i zacisk ochronny, więc nie jest to pojedynczy element elektroniczny, tylko kompletny moduł ochrony. W środku mogą pracować odgromniki gazowe, warystory, iskierniki albo elementy zabezpieczające prądowo, ale całość jako osprzęt instalacyjny nazywa się właśnie ochronnikiem abonenckim. W praktyce zakłada się go tam, gdzie linia telefoniczna wchodzi do budynku albo tuż przy chronionym urządzeniu, szczególnie gdy przewód biegnie na zewnątrz i może złapać przepięcie od wyładowań atmosferycznych lub indukcji z sieci energetycznej. Dobra praktyka branżowa mówi też, że taki ochronnik ma sens tylko przy poprawnym uziemieniu, bo energia przepięcia musi gdzieś zostać odprowadzona. Moim zdaniem to jest częsty szczegół pomijany przy montażu, a potem dziwimy się, że faks lub modem analogowy uległ uszkodzeniu po burzy. W instalacjach telekomunikacyjnych ochrona przepięciowa powinna być dobrana do rodzaju linii i zgodna z zasadami ochrony przeciwprzepięciowej stosowanymi w okablowaniu niskoprądowym.
