Kwalifikacja: INF.09 - Uruchamianie i utrzymanie sieci telekomunikacyjnych
Zawód: Technik telekomunikacji
Kategorie: Sieci telefoniczne, centrale i usługi Sygnalizacja, kodowanie i transmisja sygnałów Aparaty telefoniczne i terminale abonenckie

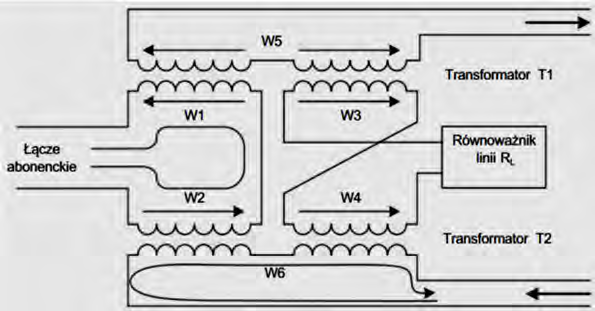

Rozgałęźnik przedstawiony na schemacie w łączu abonenckim jest stosowany do
Odpowiedzi
Informacja zwrotna
Rozgałęźnik pokazany na schemacie to klasyczny układ hybrydowy stosowany w telefonii, czyli element służący do zamiany transmisji jednotorowej na dwutorową. W praktyce chodzi o przejście między łączem abonenckim dwuprzewodowym, gdzie mowa nadawana i odbierana idzie tą samą parą przewodów, a układem czteroprzewodowym, w którym tor nadawczy i odbiorczy są rozdzielone. To bardzo ważne np. przy współpracy aparatu telefonicznego, centrali, wzmacniaczy liniowych albo traktów transmisyjnych. Na schemacie widać transformatory oraz równoważnik linii Rc, który pomaga dopasować impedancję linii abonenckiej i ograniczyć przenikanie własnego sygnału do toru odbiorczego, czyli tak zwany efekt echa lokalnego. Moim zdaniem to jeden z tych układów, które wyglądają staroświecko, ale świetnie tłumaczą zasadę działania telefonii analogowej. W dobrych praktykach telekomunikacyjnych, zgodnych z podejściem znanym z zaleceń ITU-T dla torów abonenckich i transmisyjnych, ważne jest dopasowanie impedancyjne, symetria linii oraz separacja torów. Bez tego rozmowa byłaby mniej czytelna, pojawiałyby się odbicia, przesłuchy i dziwne pogłosy. Dlatego poprawna odpowiedź to zamiana transmisji jednotorowej na dwutorową.
