Kwalifikacja: INF.09 - Uruchamianie i utrzymanie sieci telekomunikacyjnych

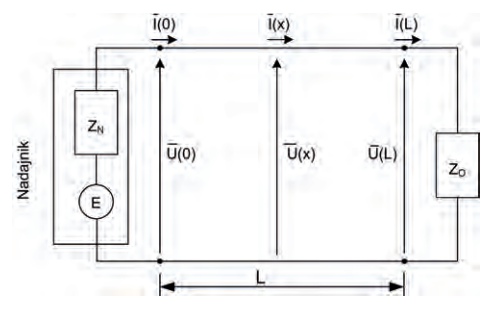

Na tym schemacie łatwo pomylić kilka pojęć, bo wszystkie są związane z jakością transmisji w linii. Dyspersja oznacza rozchodzenie się różnych składowych sygnału z różnymi prędkościami albo z różnym opóźnieniem. Bada się ją zwykle przez analizę opóźnienia grupowego, poszerzania impulsu albo charakterystyki fazowej toru. Sam schemat z napięciami U(0), U(x), U(L) i prądami I(0), I(x), I(L) nie jest typowym układem do wyznaczania dyspersji, tylko opisuje stan pracy linii w funkcji odległości od źródła i obciążenia. Tłumienie linii również jest bardzo ważnym parametrem, ale do jego pomiaru zwykle używa się generatora i miernika poziomu, analizatora sieci, reflektometru albo certyfikatora okablowania. Wtedy porównuje się poziom sygnału wejściowego i wyjściowego, często w dB. Tutaj natomiast pokazano bardziej ogólny model linii zakończonej impedancją, a nie typową konfigurację pomiaru strat. Zakłócenia zewnętrzne, takie jak przesłuchy, indukowanie napięć od kabli energetycznych czy wpływ pól elektromagnetycznych, wymagają zupełnie innego podejścia: oceny ekranowania, separacji tras kablowych, pomiaru szumów lub przeników NEXT/FEXT. Typowy błąd myślowy polega na tym, że skoro na rysunku jest linia i nadajnik, to automatycznie kojarzy się to z dowolnym pomiarem jakości transmisji. A tu kluczowe są oznaczenia napięć i prądów wzdłuż linii oraz impedancje na końcach. One wskazują na analizę parametrów roboczych, czyli realnych warunków pracy toru transmisyjnego.
