Kwalifikacja: INF.09 - Uruchamianie i utrzymanie sieci telekomunikacyjnych

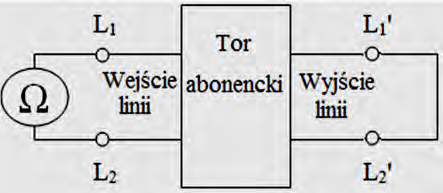

W tym układzie łatwo pomylić kilka pojęć, bo na schemacie widać przyrząd z symbolem Ω oraz zwarte końce przewodów po drugiej stronie toru. Sama obecność symbolu oma nie oznacza jeszcze, że chodzi wyłącznie o pomiar rezystancji stałoprądowej. W telekomunikacji linia abonencka jest traktowana jako tor transmisyjny, który ma rezystancję żył, ale także pojemność międzyżyłową, indukcyjność przewodów i upływność izolacji. Dlatego dla sygnałów zmiennych mówimy o impedancji, a nie tylko o rezystancji. Rezystancję izolacji żył mierzy się zupełnie inaczej: zwykle megaomomierzem, często napięciem probierczym, między żyłą a żyłą, żyłą a ekranem albo żyłą a ziemią. Wtedy nie zwiera się normalnie końca toru w taki sposób, bo celem jest wykrycie upływności izolacji, wilgoci lub uszkodzenia powłoki kabla. Rezystancja pętli abonenckiej faktycznie bywa mierzona przy zwarciu końca linii, więc to jest najbardziej podchwytliwe skojarzenie. Jednak w pytaniu chodzi o układ do pomiaru impedancji wejściowej linii, czyli wielkości widzianej od strony zacisków wejściowych L₁ i L₂. Typowy błąd polega na tym, że ktoś patrzy tylko na zwarcie na końcu i od razu myśli: „pętla abonencka”. A trzeba jeszcze zauważyć, gdzie jest podłączony przyrząd i jaki parametr toru jest rozpatrywany. Impedancja wyjściowa linii też nie pasuje, ponieważ wtedy pomiar wykonywałoby się od strony zacisków L₁' i L₂', czyli na wyjściu toru, przy odpowiednich warunkach po stronie wejściowej. Moim zdaniem w takich zadaniach najważniejsze jest czytanie oznaczeń wejście/wyjście, bo one praktycznie prowadzą do odpowiedzi.
