Kwalifikacja: INF.09 - Uruchamianie i utrzymanie sieci telekomunikacyjnych
Zawód: Technik telekomunikacji
Kategorie: Montaż urządzeń i osprzęt instalacyjny Sieci telefoniczne, centrale i usługi Zasilanie, ochrona i bezpieczeństwo

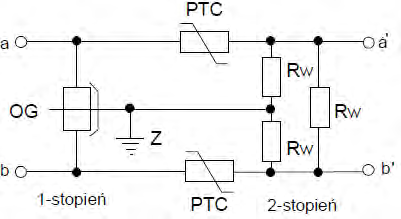

Urządzenie, którego schemat przedstawiono na rysunku, zamontowane na linii telefonicznej
Odpowiedzi
Informacja zwrotna
Na schemacie widać typowy ochronnik linii telefonicznej, czyli układ zabezpieczający wejście centrali abonenckiej PBX przed przepięciami. Element OG to zwykle odgromnik gazowy, który przy zbyt wysokim napięciu gwałtownie zmniejsza rezystancję i odprowadza impuls do uziemienia Z. Elementy PTC działają jak bezpieczniki samopowrotne: gdy prąd rośnie, nagrzewają się i zwiększają rezystancję, ograniczając dalszy przepływ prądu. Rezystory Rw tworzą drugi stopień ochrony i pomagają ograniczyć energię docierającą do wrażliwych układów wejściowych centrali. W praktyce taki moduł montuje się na torach a-b linii miejskiej, przed portami centrali, szczególnie tam, gdzie linia wychodzi na zewnątrz budynku albo jest prowadzona napowietrznie. Moim zdaniem to jeden z tych elementów, których się nie docenia, dopóki po burzy nie spali się karta miejska w centrali. Dobre praktyki branżowe wymagają krótkiego, niskoimpedancyjnego połączenia z uziemieniem oraz stosowania ochrony zgodnej z normami i zaleceniami typu PN-EN/IEC 61643-21 oraz ITU-T K.20, K.21 czy K.45 dla urządzeń telekomunikacyjnych. Sam ochronnik nie poprawia jakości rozmowy, tylko zwiększa odporność instalacji na impulsy od wyładowań atmosferycznych, przepięcia indukowane i przypadkowe zetknięcia z obcym napięciem.
