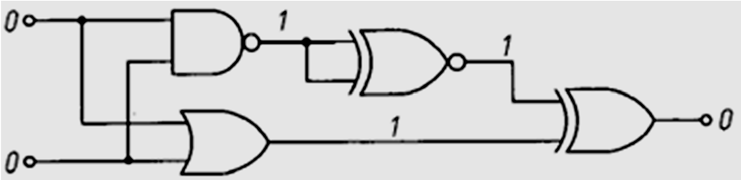

Za pomocą testera sprawdzono stany logiczne na poszczególnych wyjściach bramek, uzyskując wyniki zamieszczone na schemacie. Błędny stan logiczny zarejestrowano na wyjściu bramki
Błędny stan jest na wyjściu bramki OR, bo dla tej bramki obowiązuje bardzo prosta zasada: stan wysoki pojawia się na wyjściu wtedy, gdy przynajmniej jedno wejście ma wartość 1. Jeżeli oba wejścia są w stanie 0, to wynik musi być 0. Na schemacie do bramki OR dochodzą dwa zera logiczne, a tester pokazał na jej wyjściu 1, czyli dokładnie tu jest niezgodność. Pozostałe wskazania da się logicznie obronić: bramka NOR dla wejść 0 i 0 daje 1, ExNOR przy jednakowych stanach daje 1, a ExOR przy dwóch jedynkach daje 0. Moim zdaniem najważniejsze w takich zadaniach jest nie zgadywać po symbolach, tylko spokojnie przejść sygnałami od wejść do wyjść. W praktyce serwisowej robi się podobnie: sprawdza się poziomy logiczne sondą lub analizatorem, pamiętając o wspólnej masie, progach napięciowych układu TTL/CMOS i o tym, żeby nie obciążać mierzonego punktu. Dobre praktyki, zgodne z dokumentacją producentów układów cyfrowych i symboliką IEC 60617, wymagają też weryfikacji funkcji bramki z tabelą prawdy, a nie tylko patrzenia na opis przewodu. Tu tabela prawdy OR jednoznacznie wskazuje, że 0 OR 0 = 0, więc odczyt 1 oznacza usterkę albo błędny pomiar właśnie na wyjściu OR.
W tym zadaniu łatwo pomylić się, jeśli patrzy się tylko na ostatni wynik na schemacie albo traktuje wszystkie bramki z kółkiem na wyjściu jako podejrzane. Trzeba jednak iść krok po kroku zgodnie z tabelami prawdy. Bramki NOR, ExOR i ExNOR nie są tutaj źródłem błędnego wskazania, bo ich wyniki pasują do stanów podanych na połączeniach. NOR jest negacją OR, więc dla dwóch wejść równych 0 daje 1. To może wydawać się nielogiczne na pierwszy rzut oka, ale właśnie małe kółko przy wyjściu oznacza negację. ExNOR daje 1 wtedy, gdy wejścia są jednakowe, czyli dla 0 i 0 albo dla 1 i 1. ExOR działa odwrotnie: stan 1 pojawia się tylko wtedy, gdy wejścia są różne, więc dla dwóch jedynek wynik powinien być 0. I taki stan jest na schemacie widoczny. Typowy błąd myślowy polega na tym, że ktoś widzi na końcu układu 0 i od razu podejrzewa bramkę ExOR, bo kojarzy ją z jakimś porównywaniem sygnałów. A tu końcowe 0 jest akurat poprawne, jeśli na oba wejścia ExOR dochodzi 1. Problem jest wcześniej, przy zwykłej bramce OR. Dla wejść 0 i 0 jej wyjście nie może być 1, bo funkcja OR wymaga przynajmniej jednej jedynki na wejściu. W praktyce pomiarowej warto zawsze porównać wynik z tabelą prawdy i sprawdzić, czy sonda logiczna ma poprawnie ustawiony typ układu, np. TTL albo CMOS. Z mojego doświadczenia takie zadania dobrze ćwiczą diagnostykę: nie szuka się najbardziej skomplikowanej bramki, tylko pierwszego miejsca, gdzie sygnał przestaje zgadzać się z logiką układu.
