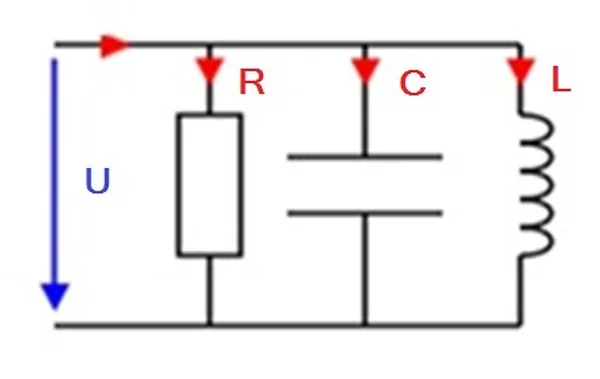

W przedstawionym obwodzie elektrycznym kondensator oznaczony jest symbolem
A. R
B. U
C. C
D. L
Pytanie z egzaminu CKE, styczeń 2018 (arkusz A.69-X-18.01).
Kondensator w obwodach elektrycznych jest kluczowym elementem, który gromadzi energię elektryczną w polu elektrycznym, a jego oznaczenie jako 'C' jest zgodne z międzynarodowymi standardami. W praktyce kondensatory są wykorzystywane w wielu zastosowaniach, takich jak filtracja sygnałów, stabilizacja napięcia oraz w układach czasowych. Symbol kondensatora, składający się z dwóch równoległych linii, jest powszechnie rozpoznawany w schematach elektronicznych i przyczynia się do jednoznacznej identyfikacji elementu. Dobrą praktyką w projektowaniu obwodów jest umieszczanie kondensatorów w odpowiednich miejscach, co pozwala na poprawne działanie systemów, takich jak zasilacze czy układy rezonansowe. Znajomość oznaczeń i funkcji kondensatorów jest kluczowa dla inżynierów elektryków, ponieważ wpływa na efektywność całego systemu elektrycznego.
Wybór symboli 'U', 'L' oraz 'R' wskazuje na pewne nieporozumienia związane z oznaczeniami elementów elektronicznych. Symbol 'U' jest używany do oznaczenia napięcia elektrycznego, co jasno sugeruje, że nie odnosi się on do żadnego elementu obwodu, a raczej do wartości fizycznej, jaką jest napięcie. Oznaczenie 'L' reprezentuje cewki indukcyjne, które gromadzą energię w polu magnetycznym, co jest zupełnie inną funkcją niż kondensatory, które gromadzą energię w polu elektrycznym. Symbol 'R' jest z kolei przypisany do rezystorów, które mają na celu ograniczanie przepływu prądu w obwodzie. Błędne przypisanie tych symboli do kondensatora wynika często z braku zrozumienia ich podstawowych funkcji oraz zastosowania w obwodach elektrycznych. Aby uniknąć takich pomyłek, warto zapoznać się z podstawowymi zasadami oznaczania elementów w schematach oraz ich rolą w różnych układach elektronicznych. Kluczowe jest zrozumienie różnic pomiędzy tymi elementami, ponieważ ich niewłaściwe zastosowanie może prowadzić do nieprawidłowego działania całego układu oraz potencjalnych uszkodzeń. W kontekście standardów branżowych, umiejętność poprawnej identyfikacji elementów ma fundamentalne znaczenie dla efektywności procesu projektowania i analizy obwodów elektrycznych.
