ELE.10Pytanie 601

Montaż i uruchamianie urządze…

Kategorie: Materiały i narzędzia

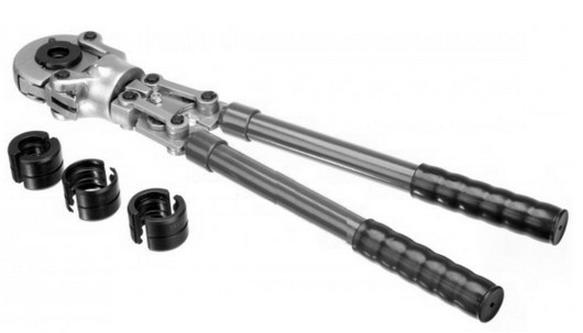

Do połączenia rur miedzianych, w technologii przedstawionej na rysunku,należy użyć

A. lutownicy elektrycznej.

B. zaciskarki.

C. palnika gazowego.

D. klucza nastawnego do rur.

ELE.11Pytanie 602

Eksploatacja urządzeń i syste…

Kategorie: Systemy fotowoltaiczne Pomiary i narzędzia

Do pomiaru napięcia na wyjściu inwertera powinno się zastosować miernik

A. DC włączanego równolegle w obwód

B. AC włączanego szeregowo w obwód

C. DC włączanego szeregowo w obwód

D. AC włączanego równolegle w obwód

ELE.10Pytanie 603

Montaż i uruchamianie urządze…

Kategorie: Systemy fotowoltaiczne Materiały i narzędzia

Na liście materiałów potrzebnych do realizacji instalacji fotowoltaicznej znajduje się symbol YDYt 3×2,5. Co oznacza ten symbol w kontekście rodzaju przewodu?

A. wielodrutowym miedzianym do realizacji instalacji elektrycznej wewnątrz budynku w tynku

B. wielodrutowymi miedzianymi do podłączenia akumulatora z regulatorem ładowania

C. jednodrutowymi miedzianymi do realizacji instalacji elektrycznej wewnątrz budynku w tynku

D. jednodrutowymi aluminiowymi do połączenia w szereg akumulatorów

ELE.10Pytanie 604

Montaż i uruchamianie urządze…

Kategorie: Energetyka wiatrowa i wodna

W trakcie modernizacji elektrowni wodnej dokonano wymiany turbiny na nowy model o znamionowym przepływie Q_n większym o 20%. Następnie zainstalowano rurę ssącą, co spowodowało wzrost użytecznego spadu H_u na turbinie z 1,6 m do 2 m. W rezultacie moc nominalna elektrowni Pn, wyrażona równaniem P_n = 9,81xQ_nxH_uxη, wzrosła o około

A. 40%

B. 50%

C. 30%

D. 20%

ELE.10Pytanie 605

Montaż i uruchamianie urządze…

Kategorie: Systemy fotowoltaiczne

Jaką funkcję pełni inwerter w systemach fotowoltaicznych?

A. ochrony systemu przed przetężeniem

B. ochrony akumulatorów przed całkowitym wyładowaniem

C. przekształcania prądu stałego na prąd przemienny

D. kontrolowania procesu ładowania akumulatorów

ELE.10Pytanie 606

Montaż i uruchamianie urządze…

Kategorie: Systemy fotowoltaiczne

Jak nazywa się urządzenie stosowane w instalacjach fotowoltaicznych typu off-grid przedstawione na ilustracji?

A. Regulator ładowania.

B. Trójbiegunowy wyłącznik silnikowy.

C. Jednofazowy wyłącznik różnicowoprądowy.

D. Trójfazowy przekaźnik termiczny.

ELE.10Pytanie 607

Montaż i uruchamianie urządze…

Kategorie: Systemy fotowoltaiczne Materiały i narzędzia

Uziemienie wewnętrzne systemu fotowoltaicznego powinno być zrealizowane z

A. przewodu aluminiowego

B. taśmy stalowej ocynkowanej

C. pręta stalowego ocynkowanego

D. przewodu miedzianego

ELE.11Pytanie 608

Eksploatacja urządzeń i syste…

Kategorie: Systemy fotowoltaiczne Pomiary i narzędzia

Jakie korzyści przynosi chłodzenie paneli fotowoltaicznych?

A. wyższą sprawność

B. niższe napięcie

C. niższą sprawność

D. wyższe napięcie

ELE.11Pytanie 609

Eksploatacja urządzeń i syste…

Kategorie: Biomasa i biogaz Bezpieczeństwo i eksploatacja

Użycie zanieczyszczonego i wilgotnego pelletu nie prowadzi do

A. zatykania podajnika ślimakowego

B. ograniczenia dopływu powietrza do pieca

C. powstawania większej ilości popiołu

D. gromadzenia się zgorzeliny w piecu

ELE.10Pytanie 610

Montaż i uruchamianie urządze…

Kategorie: Systemy solarne Systemy grzewcze i biomasowe

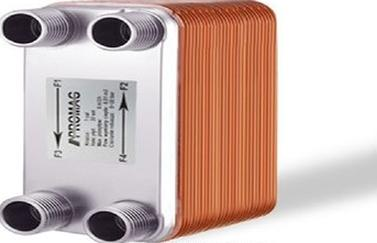

Przedstawione na rysunku urządzenie stosowane w węźle cieplnym to wymiennik ciepła

A. obrotowy.

B. krzyżowy.

C. płaszczowo-rurowy.

D. płytowy.

ELE.11Pytanie 611

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Bezpieczeństwo i eksploatacja

Sterowanie instalacją solarną umożliwia urządzenie przestawione na rysunku

A. A.

B. D.

C. B.

D. C.

ELE.10Pytanie 612

Montaż i uruchamianie urządze…

Kategorie: Systemy grzewcze i biomasowe

Jakie cechy posiada słoma jako biopaliwo?

A. wysoka odporność na wilgoć

B. duża kaloryczność wynosząca około 25 MJ/kg

C. znaczna emisja CO2 do atmosfery podczas spalania

D. niska kaloryczność wynosząca około 15 MJ/kg

ELE.11Pytanie 613

Eksploatacja urządzeń i syste…

Kategorie: Systemy fotowoltaiczne Bezpieczeństwo i eksploatacja

W przypadku szeregowego połączenia modułów fotowoltaicznych, aby zminimalizować negatywny wpływ cienia padającego na jedno z ogniw, do układu dodaje się

A. diody bocznikujące

B. dławiki

C. warystory

D. kondensatory

ELE.11Pytanie 614

Eksploatacja urządzeń i syste…

Kategorie: Pompy ciepła

Producent wskazuje współczynnik efektywności cieplnej COP = 4,3 w punkcie operacyjnym A2/W35. Co to oznacza dla podanego COP?

A. powietrznej pompy ciepła dla temperatur: górnego źródła +2°C i dolnego źródła +35°C

B. gruntowej pompy ciepła dla temperatur: dolnego źródła +2°C i górnego źródła +35°C

C. gruntowej pompy ciepła dla temperatur: wody gruntowej +35°C i powietrza wylotowego +2°C

D. powietrznej pompy ciepła dla temperatur: powietrza atmosferycznego +2°C i wody grzewczej na zasilaniu +35°C

ELE.10Pytanie 615

Montaż i uruchamianie urządze…

Kategorie: Materiały i narzędzia Pomiary i eksploatacja

Wskaż rysunek, na którym przedstawiono prawidłową kolejność w procesie lutowania na pionie złączy trójnika miedzianego.

A. A.

B. D.

C. B.

D. C.

ELE.10Pytanie 616

Montaż i uruchamianie urządze…

Kategorie: Materiały i narzędzia Pomiary i eksploatacja

W puszce przyłączeniowej pompy cyrkulacyjnej oznaczone są zaciski zgodnie z przedstawionym rysunkiem. Należy przymocować do nich przewody następujących kolorów, licząc od lewej strony

A. czarny, niebieski, żółto-zielony.

B. niebieski, czerwony, żółto-zielony.

C. niebieski, szary, żółto-zielony.

D. czarny, żółto-zielony, niebieski.

ELE.11Pytanie 617

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Bezpieczeństwo i eksploatacja

Wykorzystanie sieciowania w rurach polietylenowych zwiększa ich wytrzymałość na działanie

A. wysokich temperatur

B. substancji korodujących

C. osadów kamiennych

D. niskich temperatur

ELE.10Pytanie 618

Montaż i uruchamianie urządze…

Kategorie: Energetyka wiatrowa i wodna

Moc turbiny wodnej, pracującej ze sprawnością 0,8 przy spadzie 3 m i natężeniu przepływu wody 120 m3/min, wynosi

Przyśpieszenie ziemskie wynosi 9,81 m/s²

A. 80,0 kW

B. 784,8 kW

C. 47,1 kW

D. 125,0 kW

ELE.10Pytanie 619

Montaż i uruchamianie urządze…

Kategorie: Systemy solarne

Aby uzyskać optymalną wydajność instalacji słonecznej do podgrzewania wody w basenie w trakcie lata, kolektory powinny być ustawione pod kątem względem poziomu

A. 30o

B. 45o

C. 60o

D. 90o

ELE.10Pytanie 620

Montaż i uruchamianie urządze…

Kategorie: Materiały i narzędzia Pomiary i eksploatacja

Na rysunku przedstawiono stosowany na schematach symbol

A. termometru.

B. wskaźnika ciśnienia.

C. wskaźnika poziomu cieczy.

D. manometru.

ELE.10Pytanie 621

Montaż i uruchamianie urządze…

Kategorie: Systemy grzewcze i biomasowe Materiały i narzędzia

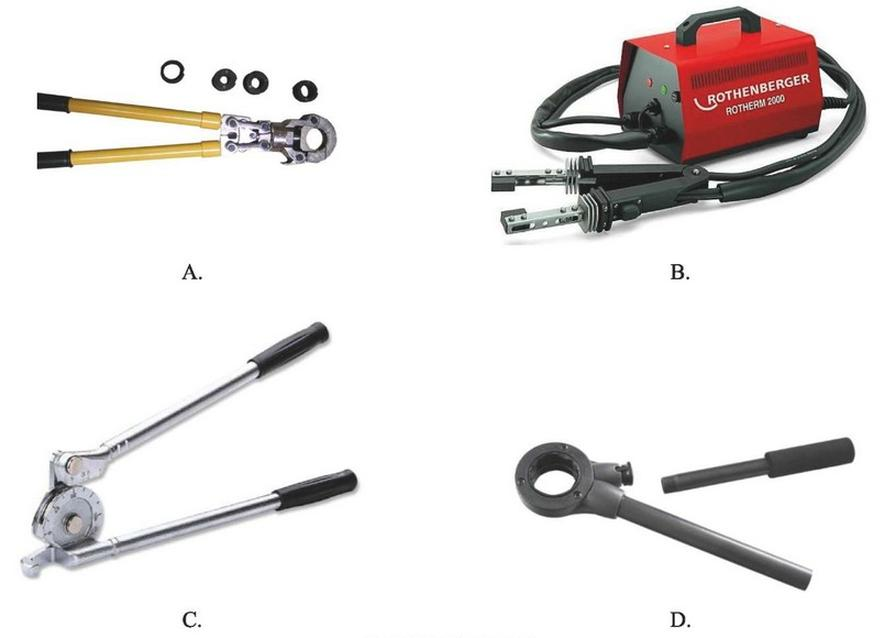

Jakie narzędzie należy wykorzystać do łączenia rur miedzianych w systemie biogazowym, w obiekcie, gdzie nie można stosować technologii termicznych?

A. zgrzewarki elektrooporowej

B. zaciskarki promieniowej

C. palnika gazowego

D. zaciskarki osiowej

ELE.11Pytanie 622

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Bezpieczeństwo i eksploatacja

Aby naprawić połączenie w słonecznej instalacji grzewczej zbudowanej z rur miedzianych oraz złączek kapilarnych, powinno się użyć

A. zgrzewarki elektrooporowej

B. zgrzewarki doczołowej

C. lutownicy transformatorowej

D. palnika propan-tlen

ELE.11Pytanie 623

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Bezpieczeństwo i eksploatacja

Jeżeli w instalacji grzewczej opartej na energii słonecznej temperatura czynnika roboczego przekracza 100°C podczas letniego dnia o typowym napromieniowaniu dla danego miesiąca, to może to sugerować, że

A. kąt nachylenia kolektorów jest zbyt wysoki

B. pojemność zasobnika c.w.u. jest zbyt mała

C. pojemność zasobnika c.w.u. jest zbyt duża

D. średnica rur instalacji solarnej jest zbyt duża

ELE.10Pytanie 624

Montaż i uruchamianie urządze…

Kategorie: Systemy solarne

W czasie zimy w Polsce kolektory słoneczne osiągają najefektywniejszą pracę, gdy są skierowane na południe oraz ustawione pod kątem

A. 60°-70° od poziomu

B. 21°-45° od poziomu

C. 46°-59° od poziomu

D. 5°-20° od poziomu

ELE.11Pytanie 625

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Bezpieczeństwo i eksploatacja

Aby chronić zbiornik c.w.u. przed korozją, zaleca się stosowanie

A. anody tytanowej

B. zaworu bezpieczeństwa

C. filtru siatkowego

D. zaworu zwrotnego

ELE.11Pytanie 626

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Bezpieczeństwo i eksploatacja

Co może oznaczać wysoka temperatura kolektora słonecznego przy jednoczesnej niskiej temperaturze wody w zbiorniku po dłuższym okresie oczekiwania?

A. Możliwe uszkodzenie wodowskazu

B. Możliwe uszkodzenie naczynia wzbiorczego

C. Możliwe awaria pompy obiegowej

D. Możliwe zbyt mała powierzchnia kolektorów

ELE.10Pytanie 627

Montaż i uruchamianie urządze…

Kategorie: Systemy solarne Pomiary i eksploatacja

Do przeglądu technicznego instalacji solarnej nie wlicza się

A. weryfikacji ochrony przed zamarzaniem

B. kontroli zabezpieczeń antykorozyjnych

C. napełniania instalacji cieczą solarną

D. odczytu oraz oceny wydajności solarnej

ELE.11Pytanie 628

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Pomiary i narzędzia

Którą cyfrą oznaczono przyrząd pomiarowy stosowany w instalacji słonecznej do pomiaru ciśnienia płynu roboczego?

A. 1

B. 3

C. 4

D. 2

ELE.10Pytanie 629

Montaż i uruchamianie urządze…

Kategorie: Systemy solarne Bezpieczeństwo i dokumentacja

Na podstawie danych zawartych w tabeli określ koszty pośrednie K_p montażu instalacji kolektorów słonecznych przy założeniu K_p: 75% od (R+S).

Koszty bezpośrednie montażu instalacji kolektorów słonecznych Wartość
zł
Robocizna R 2200
Materiały M 5800
Sprzęt S 1200

Koszty bezpośrednie montażu instalacji kolektorów słonecznych	Wartość zł
Robocizna R	2200
Materiały M	5800
Sprzęt S	1200

A. 5 250 zł

B. 1 650 zł

C. 2 550 zł

D. 900 zł

ELE.10Pytanie 630

Montaż i uruchamianie urządze…

Kategorie: Pompy ciepła

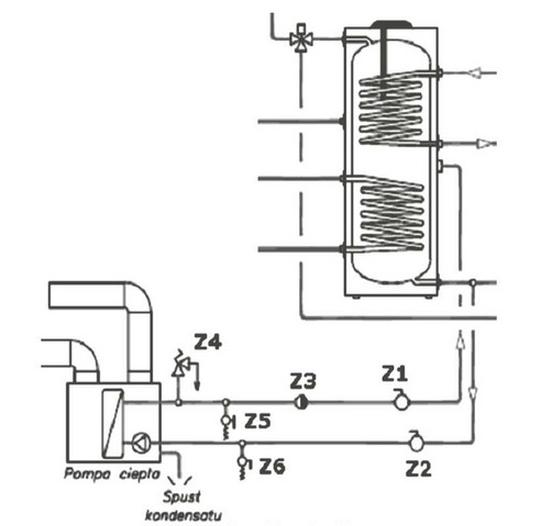

W przedstawionej instalacji pompa ciepła pobiera ciepło z:

A. kolektora gruntowego.

B. wody gruntowej.

C. sondy pionowej.

D. powietrza zewnętrznego.

ELE.10Pytanie 631

Montaż i uruchamianie urządze…

Kategorie: Systemy grzewcze i biomasowe Bezpieczeństwo i dokumentacja

Do kotła, który spala zrębki, jednorazowo można włożyć 0,5 m³ paliwa. W ciągu jednej doby kocioł powinien być załadowany 3 razy. Jaki będzie koszt paliwa na tydzień, jeśli średnia cena jednostkowa wynosi 50,00 zł za 1 m³?

A. 50,00 zł

B. 150,00 zł

C. 525,00 zł

D. 25,00 zł

ELE.11Pytanie 632

Eksploatacja urządzeń i syste…

Kategorie: Pompy ciepła Bezpieczeństwo i eksploatacja

Podczas eksploatacji pompy ciepła technik serwisowy dostrzegł wyciekające krople wody z króćca oznaczonego "Odpływ kondensatu". Co może być przyczyną tego zjawiska?

A. awaria zaworu bezpieczeństwa

B. uszkodzona sprężarka, którą należy bezzwłocznie wymienić

C. zbyt wysoka temperatura dolnego źródła ciepła

D. skraplająca się para wodna ze schłodzonego powietrza

ELE.11Pytanie 633

Eksploatacja urządzeń i syste…

Kategorie: Dokumentacja i przepisy Bezpieczeństwo i eksploatacja

W dokumentacji inwentaryzacyjnej dotyczącej rzutów oraz rozwinięć instalacji centralnego ogrzewania, przy opisie przewodów instalacji można zrezygnować z

A. rodzaju materiału

B. długości

C. średnicy

D. sposobu połączenia

ELE.10Pytanie 634

Montaż i uruchamianie urządze…

Kategorie: Systemy solarne Pomiary i eksploatacja

Inspekcję techniczną systemu solarnego należy wykonywać co

A. jeden rok

B. dwa lata

C. pół roku

D. trzy lata

ELE.11Pytanie 635

Eksploatacja urządzeń i syste…

Kategorie: Systemy fotowoltaiczne Bezpieczeństwo i eksploatacja

Jak należy postępować, aby usunąć śnieg oraz zamarznięty lód z paneli fotowoltaicznych?

A. podgrzać panele, wykorzystując strumień pary pod ciśnieniem

B. podgrzać panele przy pomocy palnika gazowego, aby stopić lód

C. zeskrobać lód z powierzchni paneli słonecznych

D. zgarnąć tylko miękką szczotką sypkie i luźne zanieczyszczenia

ELE.10Pytanie 636

Montaż i uruchamianie urządze…

Kategorie: Systemy solarne

Aby osiągnąć optymalną efektywność w słonecznej instalacji grzewczej do podgrzewania wody w basenie podczas lata, kolektory powinny być ustawione w stosunku do poziomu pod kątem

A. 90°

B. 60°

C. 30°

D. 45°

ELE.11Pytanie 637

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Bezpieczeństwo i eksploatacja

Podczas działania instalacji solarnej z kolektorami płaskimi zaobserwowano znaczny wzrost ciśnienia roztworu glikolu w miarę zwiększania się temperatury roboczej kolektorów. Najbardziej prawdopodobnym powodem jest

A. zbyt wysoka temperatura w podgrzewaczu wody użytkowej

B. uszkodzenie zbiornika wyrównawczego

C. awaria pompy solarnej

D. zbyt niska temperatura w podgrzewaczu wody użytkowej

ELE.11Pytanie 638

Eksploatacja urządzeń i syste…

Kategorie: Systemy fotowoltaiczne Bezpieczeństwo i eksploatacja

Który z wymienionych czynników nie wpływa na powstawanie uszkodzeń typu hot-spot w panelach fotowoltaicznych?

A. Miejscowe zacienienie modułów.

B. Mikrouszkodzenia ogniw.

C. Chodzenie instalatorów po panelach.

D. Powiększone luki między modułami.

ELE.11Pytanie 639

Eksploatacja urządzeń i syste…

Kategorie: Energetyka wiatrowa i wodna Pomiary i narzędzia

Skrzydła turbiny wiatrowej o promieniu 50 m obracają się z prędkością 16 obr./min. Jaką prędkość liniową mają końcówki skrzydeł w tym przypadku?

A. 150 km/h

B. 50 km/h

C. 300 km/h

D. 80 km/h

ELE.10Pytanie 640

Montaż i uruchamianie urządze…

Kategorie: Systemy grzewcze i biomasowe Energetyka wiatrowa i wodna

Rysunek przedstawia

A. ogniwo wodorowe.

B. sprężarkę rotorową.

C. turbinę gazową.

D. kominek z płaszczem wodnym i ręcznym dozowaniem powietrza.

Lista pytań egzaminacyjnych

Filtrowanie pytań

Do połączenia rur miedzianych, w technologii przedstawionej na rysunku,należy użyć

Do pomiaru napięcia na wyjściu inwertera powinno się zastosować miernik

Na liście materiałów potrzebnych do realizacji instalacji fotowoltaicznej znajduje się symbol YDYt 3×2,5. Co oznacza ten symbol w kontekście rodzaju przewodu?

Jaką funkcję pełni inwerter w systemach fotowoltaicznych?

Jak nazywa się urządzenie stosowane w instalacjach fotowoltaicznych typu off-grid przedstawione na ilustracji?

Uziemienie wewnętrzne systemu fotowoltaicznego powinno być zrealizowane z

Jakie korzyści przynosi chłodzenie paneli fotowoltaicznych?

Użycie zanieczyszczonego i wilgotnego pelletu nie prowadzi do

Przedstawione na rysunku urządzenie stosowane w węźle cieplnym to wymiennik ciepła

Sterowanie instalacją solarną umożliwia urządzenie przestawione na rysunku

Jakie cechy posiada słoma jako biopaliwo?

W przypadku szeregowego połączenia modułów fotowoltaicznych, aby zminimalizować negatywny wpływ cienia padającego na jedno z ogniw, do układu dodaje się

Producent wskazuje współczynnik efektywności cieplnej COP = 4,3 w punkcie operacyjnym A2/W35. Co to oznacza dla podanego COP?

Wskaż rysunek, na którym przedstawiono prawidłową kolejność w procesie lutowania na pionie złączy trójnika miedzianego.

W puszce przyłączeniowej pompy cyrkulacyjnej oznaczone są zaciski zgodnie z przedstawionym rysunkiem. Należy przymocować do nich przewody następujących kolorów, licząc od lewej strony

Wykorzystanie sieciowania w rurach polietylenowych zwiększa ich wytrzymałość na działanie

Moc turbiny wodnej, pracującej ze sprawnością 0,8 przy spadzie 3 m i natężeniu przepływu wody 120 m3/min, wynosi Przyśpieszenie ziemskie wynosi 9,81 m/s2

Aby uzyskać optymalną wydajność instalacji słonecznej do podgrzewania wody w basenie w trakcie lata, kolektory powinny być ustawione pod kątem względem poziomu

Na rysunku przedstawiono stosowany na schematach symbol

Jakie narzędzie należy wykorzystać do łączenia rur miedzianych w systemie biogazowym, w obiekcie, gdzie nie można stosować technologii termicznych?

Aby naprawić połączenie w słonecznej instalacji grzewczej zbudowanej z rur miedzianych oraz złączek kapilarnych, powinno się użyć

Jeżeli w instalacji grzewczej opartej na energii słonecznej temperatura czynnika roboczego przekracza 100°C podczas letniego dnia o typowym napromieniowaniu dla danego miesiąca, to może to sugerować, że

W czasie zimy w Polsce kolektory słoneczne osiągają najefektywniejszą pracę, gdy są skierowane na południe oraz ustawione pod kątem

Aby chronić zbiornik c.w.u. przed korozją, zaleca się stosowanie

Co może oznaczać wysoka temperatura kolektora słonecznego przy jednoczesnej niskiej temperaturze wody w zbiorniku po dłuższym okresie oczekiwania?

Do przeglądu technicznego instalacji solarnej nie wlicza się

Którą cyfrą oznaczono przyrząd pomiarowy stosowany w instalacji słonecznej do pomiaru ciśnienia płynu roboczego?

Na podstawie danych zawartych w tabeli określ koszty pośrednie Kp montażu instalacji kolektorów słonecznych przy założeniu Kp: 75% od (R+S). Koszty bezpośrednie montażu instalacji kolektorów słonecznychWartośćzłRobocizna R2200Materiały M5800Sprzęt S1200

W przedstawionej instalacji pompa ciepła pobiera ciepło z:

Do kotła, który spala zrębki, jednorazowo można włożyć 0,5 m3 paliwa. W ciągu jednej doby kocioł powinien być załadowany 3 razy. Jaki będzie koszt paliwa na tydzień, jeśli średnia cena jednostkowa wynosi 50,00 zł za 1 m3?

Podczas eksploatacji pompy ciepła technik serwisowy dostrzegł wyciekające krople wody z króćca oznaczonego "Odpływ kondensatu". Co może być przyczyną tego zjawiska?

W dokumentacji inwentaryzacyjnej dotyczącej rzutów oraz rozwinięć instalacji centralnego ogrzewania, przy opisie przewodów instalacji można zrezygnować z

Inspekcję techniczną systemu solarnego należy wykonywać co

Jak należy postępować, aby usunąć śnieg oraz zamarznięty lód z paneli fotowoltaicznych?

Aby osiągnąć optymalną efektywność w słonecznej instalacji grzewczej do podgrzewania wody w basenie podczas lata, kolektory powinny być ustawione w stosunku do poziomu pod kątem

Podczas działania instalacji solarnej z kolektorami płaskimi zaobserwowano znaczny wzrost ciśnienia roztworu glikolu w miarę zwiększania się temperatury roboczej kolektorów. Najbardziej prawdopodobnym powodem jest

Który z wymienionych czynników nie wpływa na powstawanie uszkodzeń typu hot-spot w panelach fotowoltaicznych?

Skrzydła turbiny wiatrowej o promieniu 50 m obracają się z prędkością 16 obr./min. Jaką prędkość liniową mają końcówki skrzydeł w tym przypadku?

Rysunek przedstawia

Moc turbiny wodnej, pracującej ze sprawnością 0,8 przy spadzie 3 m i natężeniu przepływu wody 120 m3/min, wynosi

Przyśpieszenie ziemskie wynosi 9,81 m/s²

Na podstawie danych zawartych w tabeli określ koszty pośrednie K_p montażu instalacji kolektorów słonecznych przy założeniu K_p: 75% od (R+S).

Koszty bezpośrednie montażu instalacji kolektorów słonecznych Wartość
zł
Robocizna R 2200
Materiały M 5800
Sprzęt S 1200

Do kotła, który spala zrębki, jednorazowo można włożyć 0,5 m³ paliwa. W ciągu jednej doby kocioł powinien być załadowany 3 razy. Jaki będzie koszt paliwa na tydzień, jeśli średnia cena jednostkowa wynosi 50,00 zł za 1 m³?
