Technik Urządzeń I Systemów Energetyki Odnawialnej - Lista pytań egzaminacyjnych

ELE.11Pytanie 841

Eksploatacja urządzeń i syste…

Kategorie: Systemy fotowoltaiczne Bezpieczeństwo i eksploatacja

Aby zminimalizować wpływ cieni na moduły PV, konieczne jest zastosowanie

A. zabezpieczenia antywyspowego

B. diodę bocznikującą

C. MPP traker

D. wyłącznika obwodu DC

ELE.10Pytanie 842

Montaż i uruchamianie urządze…

Kategorie: Systemy grzewcze i biomasowe Pomiary i eksploatacja

Jeśli całkowity opór cieplny przegrody wynosi 4,00 (m2-K)/W, to jaką wartość ma współczynnik przenikania ciepła?

A. 0,10 W/(m2-K)

B. 0,25 W/(m2-K)

C. 0,35 W/(m2-K)

D. 0,50 W/(m2K)

ELE.10Pytanie 843

Montaż i uruchamianie urządze…

Kategorie: Systemy grzewcze i biomasowe Pomiary i eksploatacja

Aby zobrazować za pomocą symboli graficznych ogólny przebieg oraz wyposażenie instalacji grzewczej podczas jej funkcjonowania, należy skorzystać z rysunku

A. zasadniczego

B. szczegółowego

C. schematycznego

D. aksonometrycznego

ELE.10Pytanie 844

Montaż i uruchamianie urządze…

Kategorie: Systemy solarne Materiały i narzędzia

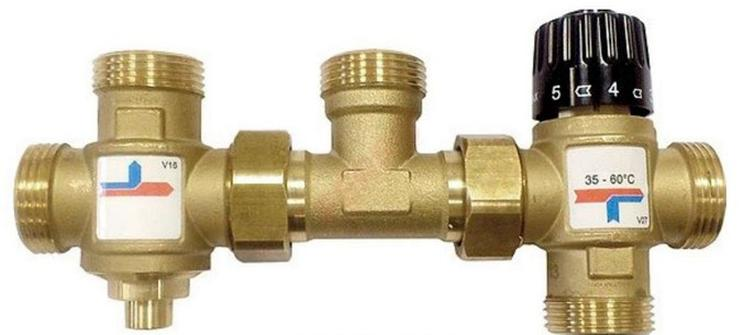

Elementem instalacji systemu układu solarnego, przedstawionym na rysunku, jest

A. odpowietrznik.

B. trójnik równoprzelotowy.

C. filtr wodny.

D. zawór mieszający.

ELE.11Pytanie 845

Eksploatacja urządzeń i syste…

Kategorie: Energetyka wiatrowa i wodna Pomiary i narzędzia Bezpieczeństwo i eksploatacja

Ocena zużycia elementów mechanicznych turbiny wiatrowej (np. łożysk, przekładni) opiera się na przeprowadzeniu pomiaru

A. mocy elektrycznej

B. prędkości obrotowej wirnika

C. luzów przy użyciu szczelinomierza

D. drgań oraz wibracji

ELE.10Pytanie 846

Montaż i uruchamianie urządze…

Kategorie: Pompy ciepła

Całkowita moc identycznych pomp ciepła połączonych w kaskadzie wynosi

A. sumę mocy wszystkich poszczególnych pomp

B. jest równa mocy pojedynczej pompy

C. większa dla jednej z pomp

D. połowę mocy jednej z pomp

ELE.10Pytanie 847

Montaż i uruchamianie urządze…

Kategorie: Systemy solarne

Czym charakteryzują się kolektory CPC?

A. posiadają podwójny absorber

B. mają dodatkowe zwierciadła skupiające promieniowanie

C. są wyposażone w dodatkową izolację cieplną

D. zawierają kanały do ogrzewania powietrza

ELE.11Pytanie 848

Eksploatacja urządzeń i syste…

Kategorie: Pompy ciepła Bezpieczeństwo i eksploatacja

Wydostawanie się czynnika roboczego z zaworu bezpieczeństwa w instalacji cieczowej zasilanej pompą ciepła jest spowodowane

A. płytko ułożonym gruntowym wymiennikiem ciepła

B. wysoką wilgotnością powietrza w pomieszczeniu

C. zbyt niskim ciśnieniem czynnika grzewczego

D. niedostateczną objętością naczynia przeponowego

ELE.10Pytanie 849

Montaż i uruchamianie urządze…

Kategorie: Systemy solarne Pompy ciepła

Wskaż, w oparciu o przedstawiony fragment instrukcji, na jakiej minimum głębokości poniżej lokalnej granicy przemarzania gruntu, należy montować kolektory gruntowe.

W przypadku gruntów o niskim stopniu wilgotności (grunt suchy, piaszczysty) układy spiralne mogą powodować znaczne wychłodzenie gruntu i zamarzanie parownika w pompie ciepła, wobec czego zdecydowanie bardziej bezpieczne jest stosowanie układów płaskich lub kolektorów pionowych. Kolektory poziome, w postaci pętli rur o jednakowej długości, układa się w odległości minimum 0,5÷1,0 m od siebie, na głębokości 30÷40 cm poniżej granicy przemarzania gruntu, co w Polsce stanowi w zależności od rejonu 0,8÷1,4 m.

A. 30 cm

B. 20 cm

C. 50 cm

D. 10 cm

ELE.10Pytanie 850

Montaż i uruchamianie urządze…

Kategorie: Pompy ciepła Systemy grzewcze i biomasowe Energetyka wiatrowa i wodna

W skład odnawialnych źródeł energii wchodzą

A. energia geotermalna, energia biomasy, biogaz

B. energia wiatru, energia wody, ropa naftowa

C. węgiel kamienny, węgiel brunatny, gaz ziemny

D. energia geotermalna, energia słoneczna, węgiel

ELE.11Pytanie 851

Eksploatacja urządzeń i syste…

Kategorie: Dokumentacja i przepisy Bezpieczeństwo i eksploatacja

Odbiór techniczny protokołu przewodu kominowego jest wymagany przed rozpoczęciem jego użytkowania?

A. instalacji pompy ciepła

B. elektrowni wiatrowej

C. słonecznej instalacji grzewczej

D. turbokominka

ELE.11Pytanie 852

Eksploatacja urządzeń i syste…

Kategorie: Pompy ciepła

Na jaki okres czasowy ustala się wartość współczynnika SPF, czyli rzeczywistą skuteczność działania instalacji pompy ciepła?

A. Miesiąca

B. Doby

C. Roku

D. Godziny

ELE.10Pytanie 853

Montaż i uruchamianie urządze…

Kategorie: Systemy solarne Pomiary i eksploatacja

Nieuruchomienie pompy obiegowej w obiegu solarnym może być spowodowane

A. zabrudzonym filtrem, który znajduje się przed pompą

B. zablokowanym wirnikiem pompy

C. zbyt niskim ciśnieniem w obiegu solarnym

D. zbyt wysokim ciśnieniem w obiegu solarnym

ELE.10Pytanie 854

Montaż i uruchamianie urządze…

Kategorie: Energetyka wiatrowa i wodna

Podczas wyboru miejsca należy brać pod uwagę wytwarzanie infradźwięków (w zakresie od 1 do 20 Hz, poniżej progu słyszalności)

A. turbiny wodnej

B. pompy ciepła

C. biogazowni

D. elektrowni wiatrowej

ELE.10Pytanie 855

Montaż i uruchamianie urządze…

Kategorie: Systemy fotowoltaiczne Materiały i narzędzia

Montaż stelaża pod panel fotowoltaiczny na betonowej nawierzchni wykonuje się przy pomocy młota udarowo-obrotowego z wiertłami oraz

A. zaciskarki do profili metalowych

B. zgrzewarki punktowej

C. spawarki elektrycznej

D. klucza płaskiego i nastawnego

ELE.11Pytanie 856

Eksploatacja urządzeń i syste…

Kategorie: Systemy fotowoltaiczne Pomiary i narzędzia

W jakiej jednostce podaje się pojemność akumulatorów stosowanych w systemach fotowoltaicznych?

A. Ah

B. kWh

C. W

D. A

ELE.10Pytanie 857

Montaż i uruchamianie urządze…

Kategorie: Pompy ciepła Pomiary i eksploatacja

Współczynnik efektywności COP pompy ciepła o parametrach podanych w tabeli przy podgrzewaniu wody do temperatury 40°C przy temperaturze otoczenia 3°C wynosi

Parametry pompy
Parametr Jednostka miary Wartość
Moc cieplna* kW 12,5
Moc elektryczna doprowadzona do sprężarki* kW 2,5
Pobór prądu* A 6,5
Moc cieplna kW 15,5
Moc elektryczna doprowadzona do sprężarki kW 3,5
Pobór prądu* A 6,7
* temp. otoczenia 3°C, temp. wody 40°C
** temp. otoczenia 8°C, temp. wody 50°C

Parametry pompy
Parametr	Jednostka miary	Wartość
Moc cieplna*	kW	12,5
Moc elektryczna doprowadzona do sprężarki*	kW	2,5
Pobór prądu*	A	6,5
Moc cieplna**	kW	15,5
Moc elektryczna doprowadzona do sprężarki**	kW	3,5
Pobór prądu*	A	6,7
* temp. otoczenia 3°C, temp. wody 40°C
** temp. otoczenia 8°C, temp. wody 50°C

A. 12,5

B. 4,4

C. 5,0

D. 0,2

ELE.11Pytanie 858

Eksploatacja urządzeń i syste…

Kategorie: Pompy ciepła

Pompa ciepła o współczynniku efektywności COP=3 korzysta z energii elektrycznej o mocy 2kW. Jaka jest teoretyczna moc grzewcza tej pompy?

A. 0,66 kW

B. 6 kW

C. 5 kW

D. 2 kW

ELE.11Pytanie 859

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Bezpieczeństwo i eksploatacja

Minimalna wartość pH glikolu propylenowego w słonecznym systemie grzewczym, przy której zaleca się jego wymianę, wynosi

A. 3

B. 7

C. 10

D. 5

ELE.11Pytanie 860

Eksploatacja urządzeń i syste…

Kategorie: Systemy fotowoltaiczne Pomiary i narzędzia

Wyznacz odległość jaką powinna być między kolejnymi rzędami modułów fotowoltaicznych L, jeśli h = 1200mm, α =40^o, β= 21^o, tg β =0,38, sin 40^o = 0,64; cos 40^o = 0,76, L = (sinα / tgβ + cosα )·h (m).

A. 2,94 m

B. 2,15 m

C. 3,56 m

D. 1,84 m

ELE.10Pytanie 861

Montaż i uruchamianie urządze…

Kategorie: Systemy grzewcze i biomasowe

Aby zabezpieczyć się przed niepełnym spalaniem w kotłach opalanych biomasą, powinno się zainstalować tzw. sondę lambda

A. w komorze paleniskowej

B. w przewodzie kominowym

C. na wentylatorze podmuchu

D. w podajniku paliwa

ELE.11Pytanie 862

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Bezpieczeństwo i eksploatacja

Podczas przeglądu instalacji słonecznego systemu grzewczego przeprowadzono analizę cieczy solarnej, która wykazała, że jej kolor jest ciemnobrązowy. Co to może sugerować?
osad.

A. Zachodziła dyfuzja tlenu przez ściany rur, co doprowadziło do korozji elementów metalowych.

B. Instalacja była przepłukiwana po zakończeniu działań montażowych i została zanieczyszczona przez

C. Glikol funkcjonował w bardzo niskich temperaturach przez długi czas.

D. Glikol przeszedł zmiany termiczne i nie może zapewniać ochrony przed zamarzaniem

ELE.11Pytanie 863

Eksploatacja urządzeń i syste…

Kategorie: Pompy ciepła Pomiary i narzędzia Bezpieczeństwo i eksploatacja

W trakcie inspekcji instalacji pompy ciepła zauważono uszkodzenie przewodu gazowego. Po jego wymianie należy przede wszystkim osiągnąć próżnię w przewodzie. Osiąga się ją do momentu, gdy ciśnienie resztkowe w obiegu spadnie poniżej

A. 0,01 bar

B. 0,07 bar

C. 0,03 bar

D. 0,05 bar

ELE.11Pytanie 864

Eksploatacja urządzeń i syste…

Kategorie: Pomiary i narzędzia Bezpieczeństwo i eksploatacja

Jeśli ciśnienie odczytane na manometrze wynosi 1,5 bara, to jakie ma ono równoważne wartości?

A. 0,15 atm

B. 0,15 MPa

C. 1,5 MPa

D. 1500 kPa

ELE.10Pytanie 865

Montaż i uruchamianie urządze…

Kategorie: Systemy solarne Systemy grzewcze i biomasowe

Przyczyną mniejszej od przewidywanej wydajności biwalentnego systemu, przedstawionego na rysunku, jest nieprawidłowe podłączenie

A. kolektorów słonecznych.

B. dopływu zimnej wody.

C. odpływu ciepłej wody.

D. wężownicy w zbiorniku.

ELE.11Pytanie 866

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Pomiary i narzędzia

Aby ocenić przydatność glikolu w instalacji solarnej, należy użyć

A. refraktometru

B. wiskozymetru

C. rurki Pitota

D. olfaktometru

ELE.10Pytanie 867

Montaż i uruchamianie urządze…

Kategorie: Materiały i narzędzia

Oznaczenie PE-HD na rurze w systemie instalacyjnym wskazuje, że rurę wyprodukowano z

A. polietylenu o wysokiej gęstości

B. homopolimeru polietylenu

C. polietylenu o niskiej gęstości

D. polietylenu o średniej gęstości

ELE.11Pytanie 868

Eksploatacja urządzeń i syste…

Kategorie: Pomiary i narzędzia

Jakim z wymienionych instrumentów można zmierzyć poziom wilgotności w klimatyzowanym wnętrzu?

A. Anemometrem

B. Manometrem

C. Higrometrem

D. Rotametrem

ELE.11Pytanie 869

Eksploatacja urządzeń i syste…

Kategorie: Systemy fotowoltaiczne Bezpieczeństwo i eksploatacja

W instalacji fotowoltaicznej off-grid standardowy regulator ładowania nie wykonuje zadania

A. konwersji napięcia stałego na napięcie zmienne

B. ochrony akumulatora przed nadmiernym ładowaniem

C. ochrony modułu PV przed przegrzaniem

D. ochrony akumulatora przed nadmiernym rozładowaniem

ELE.10Pytanie 870

Montaż i uruchamianie urządze…

Kategorie: Systemy fotowoltaiczne Bezpieczeństwo i dokumentacja

Instalacja paneli fotowoltaicznych nie wymaga uzyskania pozwolenia na budowę, o ile jej wysokość nie jest większa niż 3 m, a moc elektryczna wynosi mniej niż

A. 20 kW

B. 30 kW

C. 10 kW

D. 40 kW

ELE.10Pytanie 871

Montaż i uruchamianie urządze…

Kategorie: Bezpieczeństwo i dokumentacja

Naturalną wentylacją nie jest

A. przewietrzanie

B. aeracja

C. wentylacja przeciwpożarowa

D. wentylacja grawitacyjna

ELE.10Pytanie 872

Montaż i uruchamianie urządze…

Kategorie: Systemy grzewcze i biomasowe Materiały i narzędzia

Do montażu instalacji ogrzewania podłogowego z rur PEX nie stosuje się narzędzia

A. C.

B. A.

C. B.

D. D.

ELE.11Pytanie 873

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Pomiary i narzędzia Bezpieczeństwo i eksploatacja

Jakie narzędzia są potrzebne do wymiany zepsutej pompy w systemie grzewczym opartym na energii słonecznej?

A. Wkrętaka i dwóch kluczy płaskich nastawnych

B. Wkrętaka i klucza do rur

C. Szczypców uniwersalnych oraz dwóch kluczy imbusowych

D. Szczypców uniwersalnych i klucza torx

ELE.11Pytanie 874

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Pomiary i narzędzia Bezpieczeństwo i eksploatacja

W ciągu 1 godziny urządzenie pomiarowe w aktywnej instalacji c.w.u. zarejestrowało przepływ 1,8 dm3 wody. W raporcie dotyczącym eksploatacji tej instalacji należy podać wartości w dm3/min. Jaką wartość powinien wpisać pracownik odpowiedzialny za dokumentację?

A. 0,03

B. 43,2

C. 3,0

D. 108,0

ELE.11Pytanie 875

Eksploatacja urządzeń i syste…

Kategorie: Energetyka wiatrowa i wodna

Największy moment rozruchowy wirnika turbiny wiatrowej wystąpi, gdy łopatki będą ustawione w stosunku do płaszczyzny wirnika pod kątem

A. 60°

B. 90°

C. 0°

D. 45°

ELE.11Pytanie 876

Eksploatacja urządzeń i syste…

Kategorie: Pomiary i narzędzia

Suwmiarka, która posiada na noniuszu 20 podziałek, pozwala na pomiar z precyzją odczytu równą

A. 0,20 mm

B. 0,05 mm

C. 0,10 mm

D. 0,02 mm

ELE.10Pytanie 877

Montaż i uruchamianie urządze…

Kategorie: Energetyka wiatrowa i wodna

Na rysunku przedstawiono przekrój turbiny natryskowej

A. Deriaza.

B. Kaplana.

C. Francisa.

D. Peltona.

ELE.11Pytanie 878

Eksploatacja urządzeń i syste…

Kategorie: Pompy ciepła Bezpieczeństwo i eksploatacja

Rekuperacja to metoda odzyskiwania energii cieplnej

A. z powietrza

B. z wody

C. z gleby

D. ze ścieków

ELE.11Pytanie 879

Eksploatacja urządzeń i syste…

Kategorie: Pomiary i narzędzia Bezpieczeństwo i eksploatacja

Podczas konserwacji naczynia wzbiorczego przeponowego należy zweryfikować ciśnienie wstępne w gazowej przestrzeni naczynia. W tym celu trzeba odłączyć naczynie od systemu i zmierzyć ciśnienie. Zalecane ciśnienie wstępne powinno być niższe od ciśnienia napełnienia systemu o

A. 1,0 bar

B. 0,6 bar

C. 0,7 bar

D. 0,3 bar

ELE.11Pytanie 880

Eksploatacja urządzeń i syste…

Kategorie: Systemy solarne Pomiary i narzędzia

Z fototermicznego kolektora o powierzchni 2 m2 i efektywności przekazywania energii cieplnej wynoszącej 70% przy natężeniu światła 1000 W/m2 możliwe jest uzyskanie mocy równej

A. 1400 W

B. 2000 W

C. 700 W

D. 14000 W

Lista pytań egzaminacyjnych

Filtrowanie pytań

Aby zminimalizować wpływ cieni na moduły PV, konieczne jest zastosowanie

Jeśli całkowity opór cieplny przegrody wynosi 4,00 (m2-K)/W, to jaką wartość ma współczynnik przenikania ciepła?

Aby zobrazować za pomocą symboli graficznych ogólny przebieg oraz wyposażenie instalacji grzewczej podczas jej funkcjonowania, należy skorzystać z rysunku

Elementem instalacji systemu układu solarnego, przedstawionym na rysunku, jest

Ocena zużycia elementów mechanicznych turbiny wiatrowej (np. łożysk, przekładni) opiera się na przeprowadzeniu pomiaru

Całkowita moc identycznych pomp ciepła połączonych w kaskadzie wynosi

Czym charakteryzują się kolektory CPC?

Wydostawanie się czynnika roboczego z zaworu bezpieczeństwa w instalacji cieczowej zasilanej pompą ciepła jest spowodowane

W skład odnawialnych źródeł energii wchodzą

Odbiór techniczny protokołu przewodu kominowego jest wymagany przed rozpoczęciem jego użytkowania?

Na jaki okres czasowy ustala się wartość współczynnika SPF, czyli rzeczywistą skuteczność działania instalacji pompy ciepła?

Nieuruchomienie pompy obiegowej w obiegu solarnym może być spowodowane

Podczas wyboru miejsca należy brać pod uwagę wytwarzanie infradźwięków (w zakresie od 1 do 20 Hz, poniżej progu słyszalności)

Montaż stelaża pod panel fotowoltaiczny na betonowej nawierzchni wykonuje się przy pomocy młota udarowo-obrotowego z wiertłami oraz

W jakiej jednostce podaje się pojemność akumulatorów stosowanych w systemach fotowoltaicznych?

Pompa ciepła o współczynniku efektywności COP=3 korzysta z energii elektrycznej o mocy 2kW. Jaka jest teoretyczna moc grzewcza tej pompy?

Minimalna wartość pH glikolu propylenowego w słonecznym systemie grzewczym, przy której zaleca się jego wymianę, wynosi

Wyznacz odległość jaką powinna być między kolejnymi rzędami modułów fotowoltaicznych L, jeśli h = 1200mm, α =40o, β= 21o, tg β =0,38, sin 40o = 0,64; cos 40o = 0,76, L = (sinα / tgβ + cosα )·h (m).

Aby zabezpieczyć się przed niepełnym spalaniem w kotłach opalanych biomasą, powinno się zainstalować tzw. sondę lambda

Podczas przeglądu instalacji słonecznego systemu grzewczego przeprowadzono analizę cieczy solarnej, która wykazała, że jej kolor jest ciemnobrązowy. Co to może sugerować? osad.

W trakcie inspekcji instalacji pompy ciepła zauważono uszkodzenie przewodu gazowego. Po jego wymianie należy przede wszystkim osiągnąć próżnię w przewodzie. Osiąga się ją do momentu, gdy ciśnienie resztkowe w obiegu spadnie poniżej

Jeśli ciśnienie odczytane na manometrze wynosi 1,5 bara, to jakie ma ono równoważne wartości?

Przyczyną mniejszej od przewidywanej wydajności biwalentnego systemu, przedstawionego na rysunku, jest nieprawidłowe podłączenie

Aby ocenić przydatność glikolu w instalacji solarnej, należy użyć

Oznaczenie PE-HD na rurze w systemie instalacyjnym wskazuje, że rurę wyprodukowano z

Jakim z wymienionych instrumentów można zmierzyć poziom wilgotności w klimatyzowanym wnętrzu?

W instalacji fotowoltaicznej off-grid standardowy regulator ładowania nie wykonuje zadania

Instalacja paneli fotowoltaicznych nie wymaga uzyskania pozwolenia na budowę, o ile jej wysokość nie jest większa niż 3 m, a moc elektryczna wynosi mniej niż

Naturalną wentylacją nie jest

Do montażu instalacji ogrzewania podłogowego z rur PEX nie stosuje się narzędzia

Jakie narzędzia są potrzebne do wymiany zepsutej pompy w systemie grzewczym opartym na energii słonecznej?

W ciągu 1 godziny urządzenie pomiarowe w aktywnej instalacji c.w.u. zarejestrowało przepływ 1,8 dm3 wody. W raporcie dotyczącym eksploatacji tej instalacji należy podać wartości w dm3/min. Jaką wartość powinien wpisać pracownik odpowiedzialny za dokumentację?

Największy moment rozruchowy wirnika turbiny wiatrowej wystąpi, gdy łopatki będą ustawione w stosunku do płaszczyzny wirnika pod kątem

Suwmiarka, która posiada na noniuszu 20 podziałek, pozwala na pomiar z precyzją odczytu równą

Na rysunku przedstawiono przekrój turbiny natryskowej

Rekuperacja to metoda odzyskiwania energii cieplnej

Podczas konserwacji naczynia wzbiorczego przeponowego należy zweryfikować ciśnienie wstępne w gazowej przestrzeni naczynia. W tym celu trzeba odłączyć naczynie od systemu i zmierzyć ciśnienie. Zalecane ciśnienie wstępne powinno być niższe od ciśnienia napełnienia systemu o

Z fototermicznego kolektora o powierzchni 2 m2 i efektywności przekazywania energii cieplnej wynoszącej 70% przy natężeniu światła 1000 W/m2 możliwe jest uzyskanie mocy równej

Wyznacz odległość jaką powinna być między kolejnymi rzędami modułów fotowoltaicznych L, jeśli h = 1200mm, α =40^o, β= 21^o, tg β =0,38, sin 40^o = 0,64; cos 40^o = 0,76, L = (sinα / tgβ + cosα )·h (m).

Podczas przeglądu instalacji słonecznego systemu grzewczego przeprowadzono analizę cieczy solarnej, która wykazała, że jej kolor jest ciemnobrązowy. Co to może sugerować?
osad.
