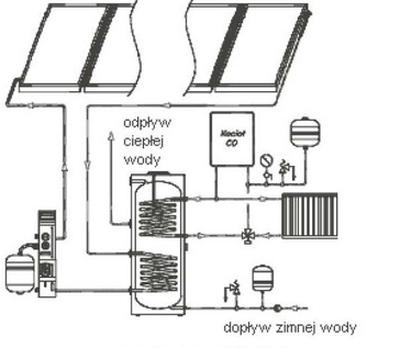

Przedstawione urządzenie steruje pracą


| Alarmy sterownika | |||
|---|---|---|---|
| Komunikat sterownika | Zabezpieczenie/awaria | Możliwa przyczyna | Rozwiązanie |
| PP1 | Czujnik temperatury wody wlotowej | 1. Niepoprawne podłączenie czujnika 2. Niepoprawne działanie | 1. Połączyć na nowo 2. Wymienić czujnik |
| PP3 | Czujnik temperatury parowacza | ||
| PP4 | Czujnik temperatury gazu przed sprężarką | ||
| PP5 | Czujnik temperatury otoczenia | ||
| PP6 | Zabezpieczenie za wysokiej temperatury gazu | 1. Niepoprawne podłączenie czujnika 2. Niepoprawne działanie 3. Wyciek czujnika roboczego | 1. Połączyć na nowo 2. Wymienić czujnik 3. Zgłosić problem serwisantowi |
| PP7 | Przeciw zamarznięciu w zimie | 1. Zbyt niska temperatura 2. Niska temperatura wody | Nie wymaga akcji |
| EE1 | Wysokie ciśnienie w układzie | 1. Nadmiar czujnika roboczego w układzie 2. Zbyt wysoka temperatura wody wylotowej pompy ciepła 3. Niepoprawne działanie czujnika wysokiego ciśnienia 4. Uszkodzony zawór roboczy | 1. Spuścić czynnika roboczego 2. Obniżyć temperaturę wody w obiegu lub zastosować chłodnicę 3. Zgłosić problem serwisantowi |
| EE2 | Niskie ciśnienie w układzie | 1. Wyciek czynnika roboczego z urządzenia 2. Gruba warstwa lodu na parowaczu lub zbyt niska temperatura powietrza zasilającego 3. Niepoprawne działanie czujnika wysokiego ciśnienia 4. Uszkodzony zawór roboczy | 1. Zgłosić problem serwisantowi 2. Wyczyścić parowacz, nie używać pompy ciepła w temperaturze poniżej 0°C 3. Zgłosić problem serwisantowi 4. Zgłosić problem serwisantowi |
| EE8 | Komunikacji | Brak komunikacji ze sterownikiem | Sprawdzić połączenie sterownika |






| Średnica rury | Ilość czynnika w 1 mb rury [dm³/mb] | Ilość podłączonych kolektorów |
|---|---|---|
| 15 x 1,0 | 0,13 | 1 – 3 |
| 18 x 1,0 | 0,2 | 4 – 6 |
| 22 x 1,0 | 0,31 | 7 – 9 |
| 28 x 1,5 | 0,49 | 10 – 20 |
| 35 x 1,5 | 0,8 | 21 – 30 |
| 42 x 1,5 | 1,2 | 31 – 40 |
