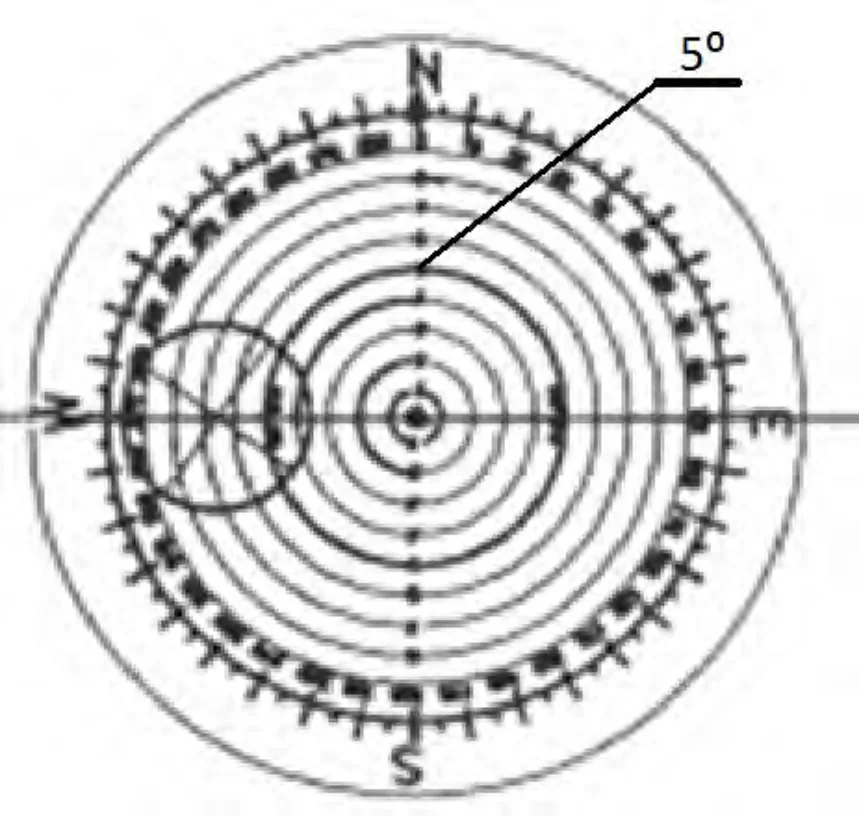

Na rysunku przedstawiono diagram inklinometru z dyskiem fotograficznym, otrzymany w wyniku pomiaru trajektorii otworu wiertniczego. Ile wynosi krzywizna i azymut mierzonego otworu?
A. 13° / 90°
B. 6,5° / 270°
C. 13° / 270°
D. 6,5° / 90°
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz M.34-X-17.06).
Odpowiedź "6,5° / 270°" jest prawidłowa, ponieważ krzywizna otworu, przedstawiona na diagramie, wynosi dokładnie 6,5°. Krzywizna jest kluczowym parametrem w geotechnice, który pomaga w ocenie trajektorii otworów wiertniczych. Wartość ta wpływa na projektowanie systemów odwodnieniowych oraz na bezpieczeństwo operacji wiertniczych. Azymut 270° oznacza kierunek zachodni, co jest istotne przy nawigacji w terenie oraz w planowaniu eksploatacji złóż mineralnych. Przy pomiarach geodezyjnych oraz sejsmicznych, dokładne określenie azymutu jest niezbędne do właściwego ustalania lokalizacji i kierunku otworów. Dobre praktyki w branży geologicznej wymagają precyzyjnych pomiarów oraz odpowiedniego interpretowania wyników, co ma kluczowe znaczenie dla późniejszych etapów projektów wiertniczych.
Wybór innej odpowiedzi niż "6,5° / 270°" może być symptomatyczny dla braku zrozumienia podstawowych zasad pomiarów geologicznych i interpretacji danych. Odpowiedzi wskazujące na azymut 90° lub inny kąt krzywizny są niezgodne z rzeczywistym przedstawieniem na diagramie. Azymut 90° wskazuje na kierunek wschodni, co w kontekście przedstawionego pomiaru mogłoby sugerować, że otwór wiertniczy zmierza w kierunku przeciwnym do faktycznego. Takie błędy mogą wynikać z pomyłek w odczycie lub interpretacji danych pomiarowych, co jest kluczowe w geotechnice. Krzywizna otworu, z kolei, jest wskaźnikiem, który wskazuje na stopień zmiany kierunku otworu; w przypadku błędnych wartości, jak 13°, użytkownik mógłby błędnie ocenić wpływ krzywizny na stabilność otworu i jakość odwiertu. W praktyce, błędna interpretacja azymutu i krzywizny może prowadzić do poważnych konsekwencji w procesie wiercenia, takich jak nieprawidłowe ulokowanie instalacji czy niewłaściwe podejście do oceny ryzyk geologicznych.
