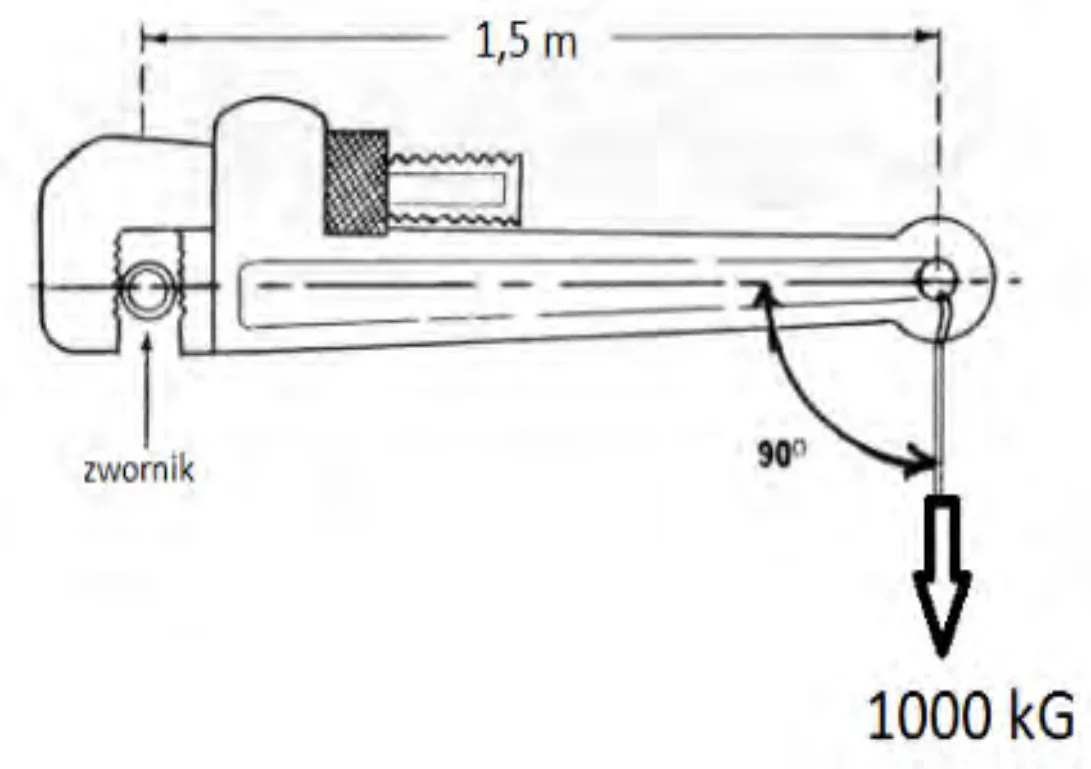

Na podstawie rysunku poglądowego określ, jakim momentem zostało skręcone połączenie gwintowe elementów przewodu wiertniczego.
A. 500 kGm
B. 1 000 kGm
C. 1 750 kGm
D. 1 500 kGm
Pytanie z egzaminu CKE, czerwiec 2017 (arkusz M.34-X-17.06).
Poprawna odpowiedź to 1 500 kGm, co wynika z zastosowania wzoru na moment siły, który jest kluczowy w inżynierii mechanicznej i energetyce. Moment obrotowy dla połączenia gwintowego elementów przewodu wiertniczego obliczamy mnożąc przyłożoną siłę przez długość dźwigni. W naszym przypadku mamy 1000 kg siły przyłożonej na końcu dźwigni o długości 1,5 m, co daje moment równy 1500 kGm. W praktyce, poprawne obliczenie momentu obrotowego jest niezbędne dla zapewnienia bezpieczeństwa i efektywności operacji wiertniczych, gdyż zbyt mały lub zbyt duży moment może prowadzić do awarii połączeń lub uszkodzeń sprzętu. W branży wiertniczej, standardowe procedury operacyjne często opierają się na takich obliczeniach, które pozwalają na optymalne wykorzystanie zasobów i minimalizację ryzyka. Ponadto, znajomość zasad obliczania momentów obrotowych jest niezbędna dla inżynierów i techników zajmujących się projektowaniem i eksploatacją systemów wiertniczych, co podkreśla znaczenie tej wiedzy w praktyce.
Niepoprawne odpowiedzi, takie jak 1 750 kGm, 1 000 kGm oraz 500 kGm, wynikają z nieprawidłowego zrozumienia zasad obliczania momentu obrotowego. Często zdarza się, że osoby udzielające takich odpowiedzi błędnie interpretują siłę przyłożoną lub długość dźwigni, co prowadzi do niewłaściwych obliczeń. Na przykład, w przypadku odpowiedzi 1 750 kGm, można założyć, że osoba mogła pomylić parametry lub dodać dodatkowe wartości, co jest typowym błędem myślowym. Z kolei odpowiedź 1 000 kGm sugeruje, że siła została przyjęta jako 667 kg, co również jest niepoprawne w kontekście podanych danych. Z kolei 500 kGm, będący jednym z najniższych wyników, wskazuje na ignorowanie wpływu długości dźwigni oraz błędne założenie co do zastosowanej siły. W praktyce, takie błędy mogą prowadzić do poważnych konsekwencji w operacjach inżynieryjnych, takich jak nieefektywne połączenia czy nawet awarie sprzętu. Dlatego ważne jest, aby dokładnie zrozumieć, jak analizować i obliczać momenty obrotowe, posługując się odpowiednimi wzorami oraz danymi, co jest istotne dla bezpieczeństwa i wydajności w branży.
