GIW.13Pytanie 81
Organizacja i prowadzenie pra…

Kategorie: Pomiary i dokumentacja Ekonomia i organizacja prac

Rejestracja czasu pracy elementów rury wiertniczej stanowi podstawę do podejmowania decyzji związanych z

A. wycofaniem z eksploatacji
B. przeprowadzeniem badań nieniszczących
C. zrealizowaniem regeneracji połączeń gwintowych
D. uzupełnieniem ochrony antykorozyjnej
GIW.13Pytanie 83
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Urządzenia i narzędzia wiertnicze

Jaką minimalną długość obciążników 6½" w otworze wiertniczym napełnionym wodą należy zastosować, aby uzyskać 120 kN nacisku na wiertło?

A. 171 m
B. 123 m Współczynnik wyporności dla wody kw = 0,873
C. 151 m Współczynnik wykorzystania obciążników na nacisk s = 0,7
D. 162 m Ciężar jednostkowy obciążników 6½" = 1300 N/m
GIW.13Pytanie 84
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Ekonomia i organizacja prac

Oblicz koszt odwiercenia 1 metra otworu wiertniczego \( K \) jeżeli czas marszu \( t \) wynosi 38 h, jednostkowy koszt eksploatacji urządzenia wiertniczego \( Q \) jest równy 3 000 zł/h, cena narzędzia wiercącego \( q = 15\,000 \) zł, Długość otworu odwiercona w czasie trwania marszu \( l = 200 \) m.

Wzór: $$ K = \frac{t \cdot Q + q}{l} $$

A. 650 zł/m
B. 645 zł/m
C. 660 zł/m
D. 655 zł/m
GIW.13Pytanie 86
Organizacja i prowadzenie pra…

Kategorie: Bezpieczeństwo i zagrożenia Pomiary i dokumentacja

Z wykorzystaniem eksplozymetru, który jest używany na wiertniach, ustala się

A. poziom metanu w atmosferze
B. procent dolnej granicy wybuchowości mieszaniny wybuchowej
C. poziom tlenu w atmosferze
D. procent górnej granicy wybuchowości mieszaniny wybuchowej
GIW.13Pytanie 88
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Cementowanie i rurowanie

Wyznacz całkowity ciężar 2460 m rur płuczkowych, jeśli masa jednostkowa rury wynosi mj = 23,6 kg/m. Przyjmij przy tym, że przyśpieszenie ziemskie g = 10 m/s2.

A. 5,8 T
B. 5805,0 kG
C. 58,0 kN
D. 580,6 kN
GIW.13Pytanie 89
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Bezpieczeństwo i zagrożenia

Kierownik ruchu w zakładzie ma możliwość zezwolenia na wyposażenie wylotu otworu wiertniczego w głowicę przeciwerupcyjną, jeśli będzie ona miała przynajmniej dwa zamknięcia?

A. gdy otwór wiertniczy należy do klasy B zagrożenia erupcyjnego, nie będąc jednocześnie narażonym na siarkowodór
B. gdy otwór wiertniczy należy do klasy A zagrożenia erupcyjnego, a w jego otoczeniu może pojawić się stężenie siarkowodoru o wartości nieprzekraczającej 5 ppm
C. gdy otwór wiertniczy należy do klasy B zagrożenia erupcyjnego, a w jego otoczeniu może pojawić się stężenie siarkowodoru o wartości nieprzekraczającej 5 ppm
D. gdy otwór wiertniczy należy do klasy A zagrożenia erupcyjnego, nie będąc jednocześnie narażonym na siarkowodór
GIW.13Pytanie 94
Organizacja i prowadzenie pra…

Kategorie: Urządzenia i narzędzia wiertnicze Pomiary i dokumentacja

Na przedstawionym rysunku mechanizmu pomiarowego inklinometru wrzutowego cyfrą 1 oznaczono pokrętło służące do

Ilustracja do pytania 14
A. ustawiania czasu, po upływie którego wykonywany jest pomiar.
B. nakręcania mechanizmu pomiarowego.
C. nastawiania liczby pomiarów do wykonania.
D. ustawiania czasu, po upływie którego kończy się wykonywanie pomiaru.
GIW.13Pytanie 96
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Urządzenia i narzędzia wiertnicze Ekonomia i organizacja prac

W celu obliczenia maksymalnego naprężenia rozciągającego σ, występującego w przewodzie wiertniczym po zapuszczeniu obciążników i rur płuczkowych, a przed rozpoczęciem wiercenia, należy zastosować wzór
$$ \sigma = \frac{F}{P} $$
gdzie

A. \( F \) – ciężar całego przewodu wiertniczego i \( P \) – pole przekroju poprzecznego rur płuczkowych.
B. \( F \) – ciężar obciążników i \( P \) – pole przekroju poprzecznego obciążników.
C. \( F \) – ciężar całego przewodu wiertniczego i \( P \) – pole przekroju poprzecznego obciążników.
D. \( F \) – ciężar rur płuczkowych i \( P \) – pole przekroju poprzecznego rur płuczkowych.
GIW.13Pytanie 97
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Urządzenia i narzędzia wiertnicze

Który rodzaj zużycia świdra wiertniczego przedstawiono na ilustracji?

Ilustracja do pytania 17
A. Wytarcie słupków na wszystkich wieńcach.
B. Spękanie termiczne słupków.
C. Wyłamanie słupków na wieńcach wewnętrznych.
D. Wyłamanie słupków na wieńcach zewnętrznych.
GIW.13Pytanie 99
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Cementowanie i rurowanie

Na podstawie danych zawartych w przedstawionym fragmencie tabeli, określ ciężar rzeczywisty kolumny rur płuczkowych zwornikowych o średnicy 2⅞" i długości 1000 m.

Fragment tabeli rur płuczkowych
Średnica nominalnacale2⅜″2⅞″
mm63,3073,00
Ciężar jednostkowykG/m9,9115,40
Grubość ściankimm7,119,19
Średnica wewnętrzna rurycale1¹³⁄₁₆″2⁵⁄₃₂″
mm46,1654,60
Rodzaj spęczenia zwornikazew.zew.
Typ połączenia2⅜″ IP2⅞″ IP
Gatunek staliEE
Średnica zewnętrzna zwornikacale3⅜″4⅛″
mm85,70104,80
Średnica wewnętrzna zwornikacale1¾″2⅛″
mm44,4054,00
Ciężar jednostkowy ze zwornikiemkG/m10,4216,10
A. 10 420,00 kG
B. 16 100,00 kG
C. 9 910,00 kG
D. 15 400,00 kG
GIW.13Pytanie 100
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Płuczki wiertnicze

Na podstawie przedstawionych danych do zaprojektowania płuczki do wiercenia otworu, oblicz, ile wynosi gradient ciśnienia złożowego warstwy dolomitu na głębokości 2000 m, jeżeli ciśnienie złożowe wynosi 23,2 MPa.

Lp.Warstwy
m		Litologia warstwGradient ciśnienia
złożowego
MPa/10 m
1.0 - 600utwory piaszczyste0,113
2.600 - 1200anhydryty0,115
3.1200 - 1800wapienie0,160
4.1800 - 2300dolomity?
5.2300 - 3000seria łupkowa0,118
6.3000 - 3600piaskowce0,180
A. 0,118 MPa/10 m
B. 0,116 MPa/10 m
C. 0,117 MPa/10 m
D. 0,115 MPa/10 m
GIW.13Pytanie 101
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Ekonomia i organizacja prac

Na podstawie danych zawartych w tabeli oblicz koszt wiercenia 1 mb otworu świdrem gryzowym 8½", którym odwiercono 140 m otworu.

KosztCzas
1 godz. pracy urządzeniaświdrapracy świdrazapuszczania i wyciągania przewodudodawania kawałków przewodu
KUKststmtc
1 500 PLN/godz.8 000 PLN18 godz.7 godz.45 min

\[ K_j = [K_s + K_u\,(t_s + t_c + t_m)]\,/\,H \]

A. 351,20 PLN/m
B. 340,50 PLN/m
C. 272,80 PLN/m
D. 333,04 PLN/m
GIW.13Pytanie 102
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Pomiary i dokumentacja

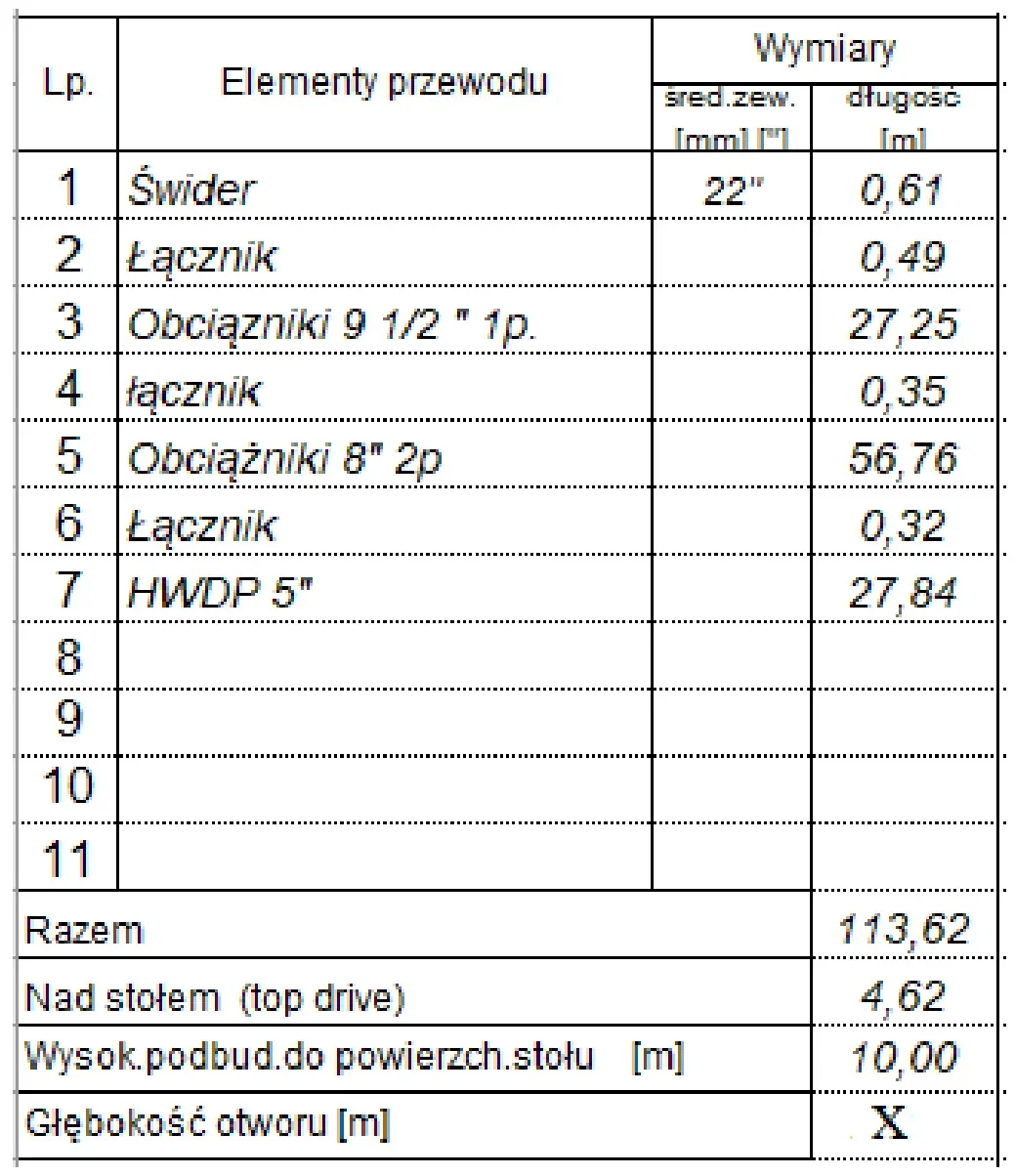

Na rysunku przedstawiono fragment dziennego raportu wiertniczego, zawierający długości użytych do wiercenia elementów przewodu. Ile wynosi głębokość odwierconego otworu wiertniczego, jaką należy wpisać w miejscu oznaczonym znakiem „X”?

Fragment dziennego raportu wiertniczego z długościami elementów przewodu i polem X
A. 99,00
B. 108,24
C. 128,24
D. 119,00
GIW.13Pytanie 103
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Płuczki wiertnicze

Jaka jest podstawowa funkcja płuczki wiertniczej podczas prowadzenia prac wiertniczych?

A. Zmniejszanie nacisku świdra na skałę.
B. Wyłącznie stabilizacja ścian otworu.
C. Zagęszczanie warstwy powierzchniowej otworu.
D. Chłodzenie i smarowanie narzędzi wiertniczych oraz wynoszenie zwiercin na powierzchnię otworu.
GIW.13Pytanie 104
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Płuczki wiertnicze

Najlepszy wydatek tłoczenia płuczki wiertniczej to wydatek, który gwarantuje

A. efektywne wynoszenie urobku z przestrzeni pierścieniowej
B. laminarny przepływ płuczki za obciążnikami
C. wymagane ciśnienie denne w otworze
D. turbulentny przepływ płuczki za obciążnikami
GIW.13Pytanie 105
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Pomiary i dokumentacja

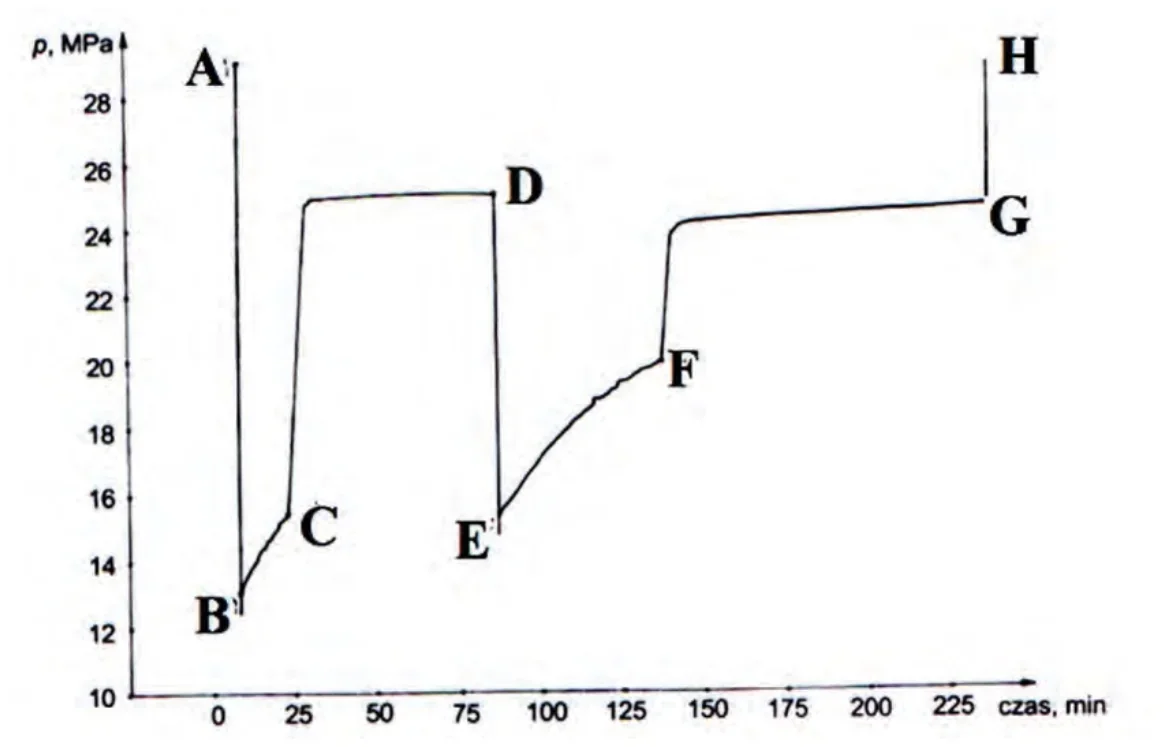

Analizując wykres zmian ciśnienia dennego podczas opróbowania rurowym próbnikiem złoża, wielkość oraz czas odbudowy ciśnienia dennego, można odczytać z krzywej

Wykres zmian ciśnienia dennego w czasie z punktami oznaczonymi literami od A do H
A. B-F
B. G-H
C. A-B
D. C-D
GIW.13Pytanie 106
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Pomiary i dokumentacja

Oblicz, ile wynoszą uwierty świdrów o numerach PM 2119 i 05-09/130, które należy odpowiednio wpisać do przedstawionego zestawienia pracy świdrów w otworze wiertniczym.

Nr marszuData wyciągnięciaŚrednicaProducentTypDyszeNr ŚwidraGłębokość przy wyciągnięciumh
117½"BM1HXC3x20/32"+18/32"05-09 S/N 017395013258,5
212¼"XR+CPS3x16/32"+16/32"PM 2119110175,5
312¼"BM1HVXC3x16/32"+16/32"05-09/130119838,0
412¼"XR+CPS3x16/32"+16/32"PL1996139820082,0
512¼"XR+VCPS3x16/32"+16/32"PN3993161221473,0
612¼"SI619MHBPX8X15/32"JX8286161754,0
712¼"XR+VCPS3x16/32"+16/32"PN3996176014358,5
A. 151 m, 97 m
B. 297 m, 248 m
C. 248 m, 297 m
D. 97 m, 151 m
GIW.13Pytanie 107
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Bezpieczeństwo i zagrożenia

W otworze wiertniczym w obszarze skał nieorurowanych nie można przeprowadzać prób ciśnieniowych przy zastosowaniu ciśnienia przewyższającego ciśnienie

A. dennego statycznego
B. szczelinowania tych skał
C. dennego dynamicznego
D. złożowego tych skał
GIW.13Pytanie 108
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Płuczki wiertnicze

Podczas procesu wiercenia, w miarę zwiększania się głębokości otworu wiertniczego

A. wydatek tłoczenia i ciśnienie tłoczenia płuczki wiertniczej powinny maleć
B. wydatek tłoczenia i ciśnienie tłoczenia płuczki wiertniczej powinny rosnąć
C. wydatek tłoczenia płuczki wiertniczej powinien maleć, a ciśnienie tłoczenia powinno rosnąć
D. wydatek tłoczenia płuczki wiertniczej powinien rosnąć, a ciśnienie tłoczenia powinno maleć
GIW.13Pytanie 110
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Płuczki wiertnicze Pomiary i dokumentacja

Po analizie fragmentu diagramu ciężarowskazu określ, która operacja w otworze wiertniczym rozpoczęta została o godzinie 4:00.

Fragment diagramu ciężarowskazu: ciężar na haku w funkcji czasu od 3:20 do 5:00
A. Wyciąganie przewodu wiertniczego.
B. Płukanie otworu wiertniczego.
C. Zapuszczanie przewodu wiertniczego.
D. Głębienie otworu wiertniczego.
GIW.13Pytanie 111
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Płuczki wiertnicze Cementowanie i rurowanie

Kolumna rur okładzinowych 5" o grubości ścianki 6,40 mm została zapuszczona na głębokość 3500 m.
Zawór zwrotny znajduje się 20 m nad butem rur, a współczynnik ściśliwości płuczki wiertniczej wynosi 3%.
Na podstawie danych zawartych w tabeli, oblicz ilość przybitki, jaką należy wtłoczyć do rur okładzinowych podczas ich cementowania.

Fragment tabeli rur okładzinowych
Średnica nominalnacal5
mm127,00
Ciężar nominalnykG/m19,3522,32
Grubość ściankimm6,407,50
Średnica zewnętrzna złączkimm141,30
Średnica wewnętrznamm114,20112,00
Średnica szablonumm111,00108,80
Pojemność wewnętrznal/m10,239,85
Wyporność stalil/m2,442,82
Wyporność całkowital/m12,67
A. 36,668 m3
B. 45,414 m3
C. 1,323 m3
D. 1,068 m3
GIW.13Pytanie 113
Organizacja i prowadzenie pra…

Kategorie: Urządzenia i narzędzia wiertnicze Bezpieczeństwo i zagrożenia

Do której z wymienionionej klasy zagrożenia erupcyjnego lub do której z wymienionych kategorii zagrożenia siarkowodorowego zalicza się otwór wiertniczy wyposażony w głowicę przeciwerupcyjną z dwoma zamknięciami?

Fragment rozporządzenia Ministra Gospodarki z dnia 25 kwietnia 2014 r. w sprawie szczegółowych wymagań dotyczących prowadzenia ruchu zakładów górniczych wydobywających kopaliny otworami wiertniczymi

§ 75. 1. Wylot otworu wiertniczego wyposaża się w głowicę przeciwerupcyjną z co najmniej czterema zamknięciami, z których jedno jest zamknięciem uniwersalnym, w przypadku prowadzenia prac wiertniczych w warunkach zaliczonych do:
1) klasy A zagrożenia erupcyjnego;
2) pierwszej lub drugiej kategorii zagrożenia siarkowodorowego.
2. W przypadkach niewymienionych w ust. 1 wylot otworu wiertniczego wyposaża się w głowicę przeciwerupcyjną z co najmniej trzema zamknięciami, z których jedno jest zamknięciem uniwersalnym.
3. …
4. W przypadku prowadzenia robót wiertniczych w warunkach zaliczonych do klasy B zagrożenia erupcyjnego bez zagrożenia siarkowodorowego kierownik ruchu zakładu może dopuścić wyposażenie wylotu otworu wiertniczego w głowicę przeciwerupcyjną z co najmniej dwoma zamknięciami.
….
§ 90. 2. W przypadkach nieobniżających bezpieczeństwa dopuszcza się stosowanie do robót wiertniczych prowadzonych w:
1) I lub w II kategorii zagrożenia siarkowodorowego – głowicy przeciwerupcyjnej z co najmniej trzema zamknięciami, z których jedno jest uniwersalne;
2) III i IV kategorii zagrożenia siarkowodorowego lub innych rodzajach zagrożeń – głowicy przeciwerupcyjnej z co najmniej dwoma zamknięciami.
A. Klasy A zagrożenia erupcyjnego.
B. I kategorii zagrożenia siarkowodorowego.
C. II kategorii zagrożenia siarkowodorowego.
D. Klasy B zagrożenia erupcyjnego.
GIW.13Pytanie 114
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Cementowanie i rurowanie

Na podstawie danych zapisanych w tabeli, oblicz ile należy sporządzić zaczynu cementowego w celu wykonania 50 m korka cementowego w rurach okładzinowych 7", których ciężar nominalny wynosi 43,15 kg/m.

Tabela charakterystyki rur okładzinowych 7 cali
A. 969 litrów.
B. 243,5 litra.
C. 998 litrów.
D. 272,5 litra.
GIW.13Pytanie 116
Organizacja i prowadzenie pra…

Kategorie: Płuczki wiertnicze Urządzenia i narzędzia wiertnicze

Które z podanych urządzeń wgłębnych przesyła sygnał danych z dna otworu na powierzchnię, używając w tym celu płuczki wiertniczej?

A. Pulser wgłębny
B. Sonda gamma
C. Obciążnik niemagnetyczny
D. Silnik wgłębny
GIW.13Pytanie 117
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Płuczki wiertnicze

Stopniowy i wolny spadek ciśnienia płuczki wiertniczej, zauważany na manometrze w miejscu pracy wiertacza, może sugerować

A. aktywację zaworu bezpieczeństwa pompy płuczkowej.
B. zerwanie rurociągu płuczkowego na powierzchni.
C. wypadnięcie dysz w świdrze.
D. wypłukiwanie przewodu wiertniczego
GIW.13Pytanie 118
Organizacja i prowadzenie pra…

Kategorie: Pomiary i dokumentacja Ekonomia i organizacja prac

Która ilość oleju napędowego powinna być wpisana w kolumnie "Stan na 31.10.2023"?

Fragment zestawienia zużycia olejów i smarów za miesiąc listopad 2023 r.
Lp.Wyszczególnieniej.m.Stan naPrzychodyRozchodyStan na
koniec
31.10.2023WierceniePróby30.11.2023
1.Olej napędowykg45 4038 62136 25129 671
A. 119 946
B. 29 140
C. 60 604
D. 30 202
GIW.13Pytanie 119
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Ekonomia i organizacja prac

W trakcie testu wiercenia optymalne parametry wiercenia ustala się przez analizę

A. chwilowych mechanicznych prędkości wiercenia
B. średnich mechanicznych prędkości wiercenia
C. uwiertów narzędziem wiercącym
D. kosztów odwiercenia 1 m otworu wiertniczego
GIW.13Pytanie 120
Organizacja i prowadzenie pra…

Kategorie: Technologia wiercenia Płuczki wiertnicze

W trakcie wiercenia, nadmiar ciśnienia hydrostatycznego płuczki wiertniczej w stosunku do ciśnienia złożowego na każde 1000 metrów głębokości otworu wiertniczego powinien mieścić się w granicach

A. od 0,5 do 1,0 MPa
B. od 0,5 do 1,0 psi
C. od 0,5 do 1,0 at
D. od 0,5 do 1,0 bar
Udostępnij w Classroom Udostępnij w Teams

Wymagane logowanie

Filtrowanie pytań według trudności jest dostępne tylko dla zalogowanych użytkowników.

Po zalogowaniu możesz oznaczać pytania jako łatwe lub trudne, a następnie filtrować je według tych oznaczeń.

Zaloguj się
