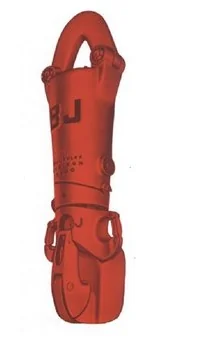

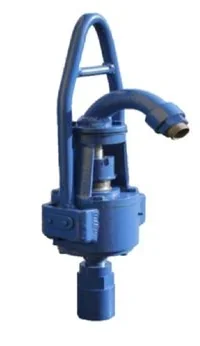

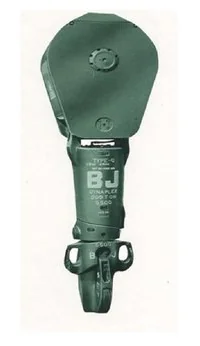

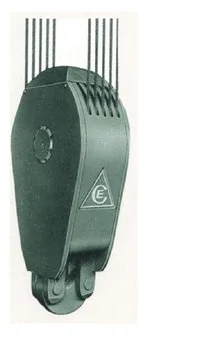

Który element aparatu rdzeniowego przedstawiono na ilustracji?



| Zmiana | Ilość marszy w czasie zmiany | Głębokość otworu na początku zmiany m | Głębokość otworu na koniec zmiany m | Uwiert m |
|---|---|---|---|---|
| I | 1 | 1756 | 1775 | |
| II | 0 | 1775 | 1807 | |
| Uwiercono za dobę, m | ? | |||

| Fragment tabeli rur okładzinowych | |||
|---|---|---|---|
| Średnica nominalna | cal | 5 | |
| mm | 127,00 | ||
| Ciężar nominalny | kG/m | 19,35 | 22,32 |
| Grubość ścianki | mm | 6,40 | 7,50 |
| Średnica zewnętrzna złączki | mm | 141,30 | |
| Średnica wewnętrzna | mm | 114,20 | 112,00 |
| Średnica szablonu | mm | 111,00 | 108,80 |
| Pojemność wewnętrzna | l/m | 10,23 | 9,85 |
| Wyporność stali | l/m | 2,44 | 2,82 |
| Wyporność całkowita | l/m | 12,67 | |

| Stabilizacja dolnej części kolumny przewodu wiertniczego | ||||
| Interwał | Średnica otworu | Obciążniki dz x dw | Rodzaj połączenia stabilizatorów | Rozstaw stabilizatorów |
| m | cale | cale | ||
| 0 - 70 | 171/2 | 8 x 213/16 | 75/8″ WP | SX |
| 70 - 230 | 121/4 | 8 x 213/16 | NC 56 | SX9X |
| 230 - 720 | 81/2 | 6 ½ x 213/16 | 4″ JP | SX9X18X |
| Nacisk na świder Q = q · L · k · s gdzie:
|

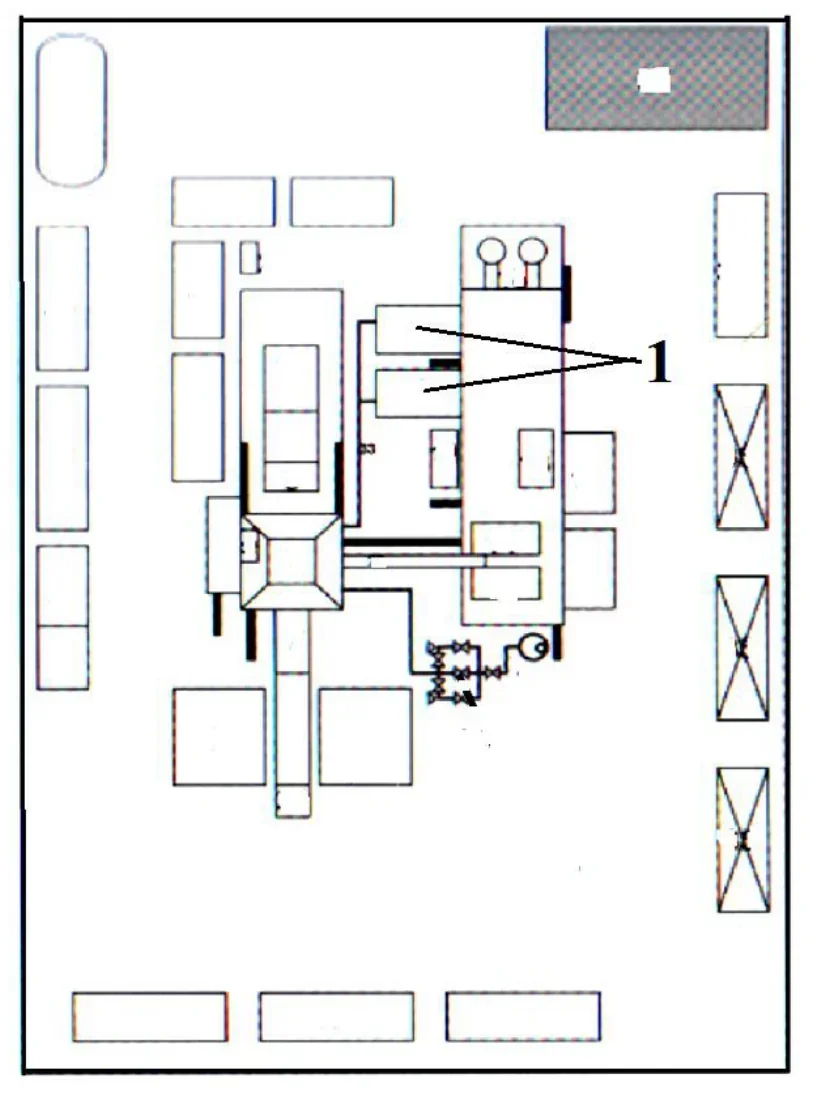

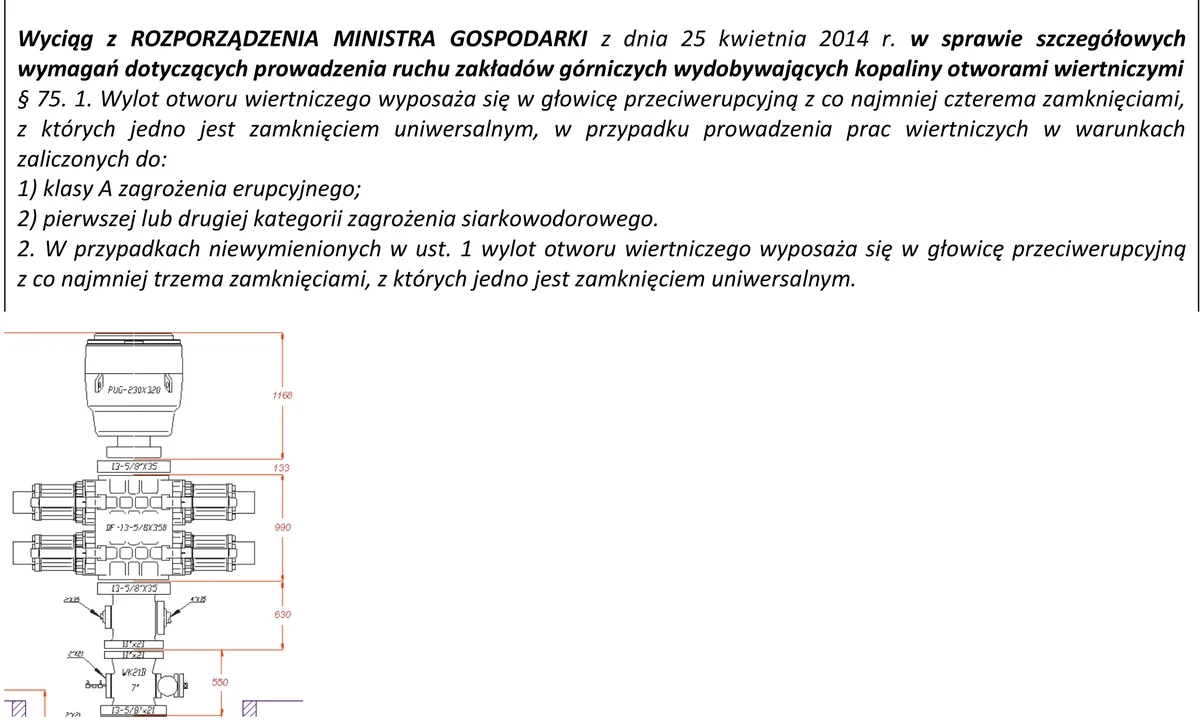

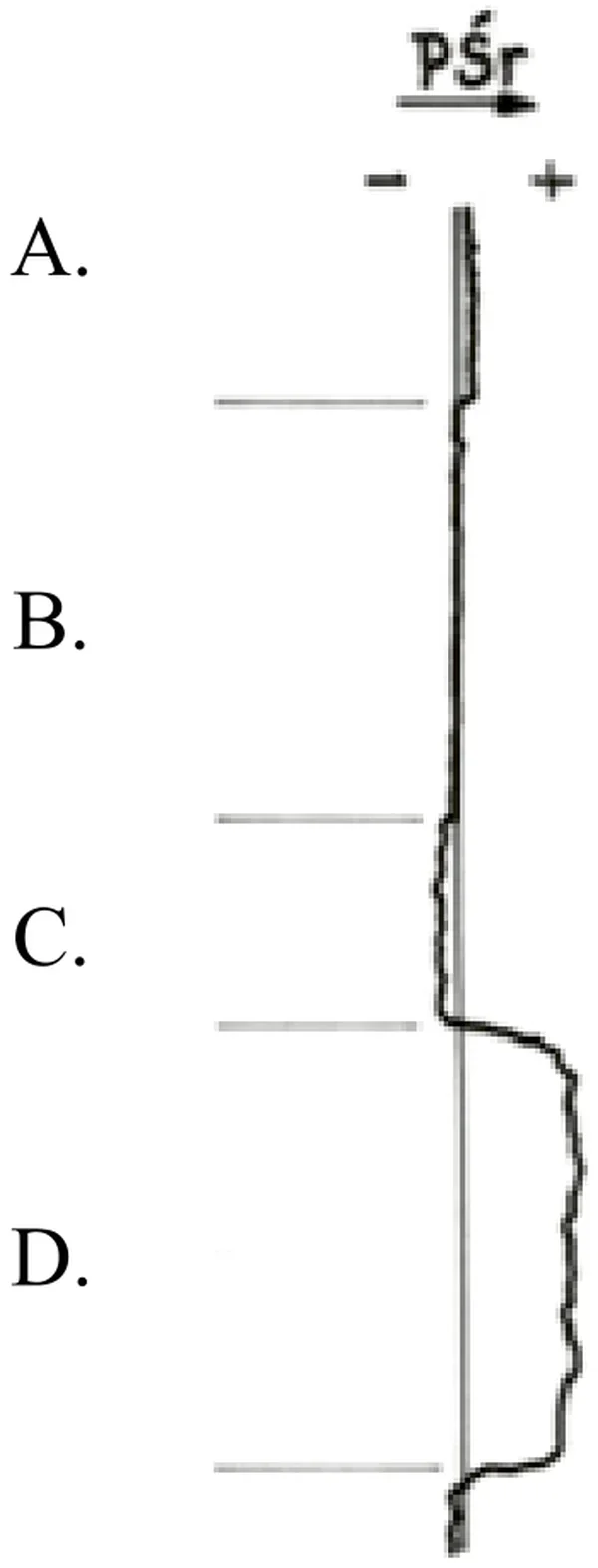

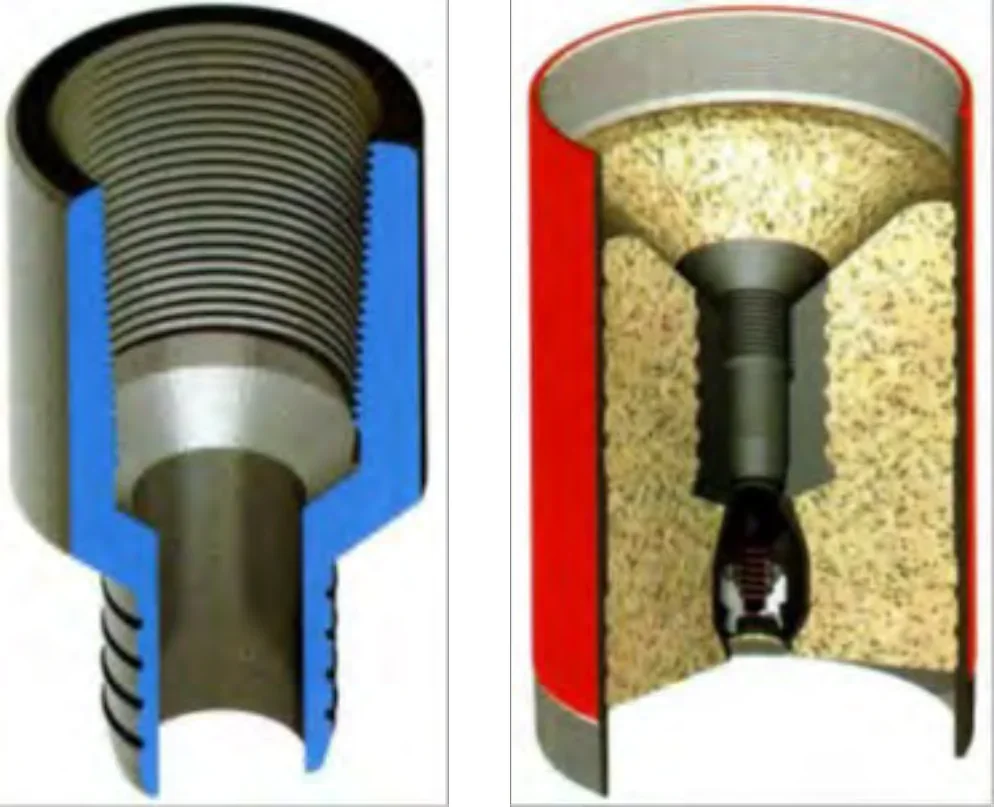

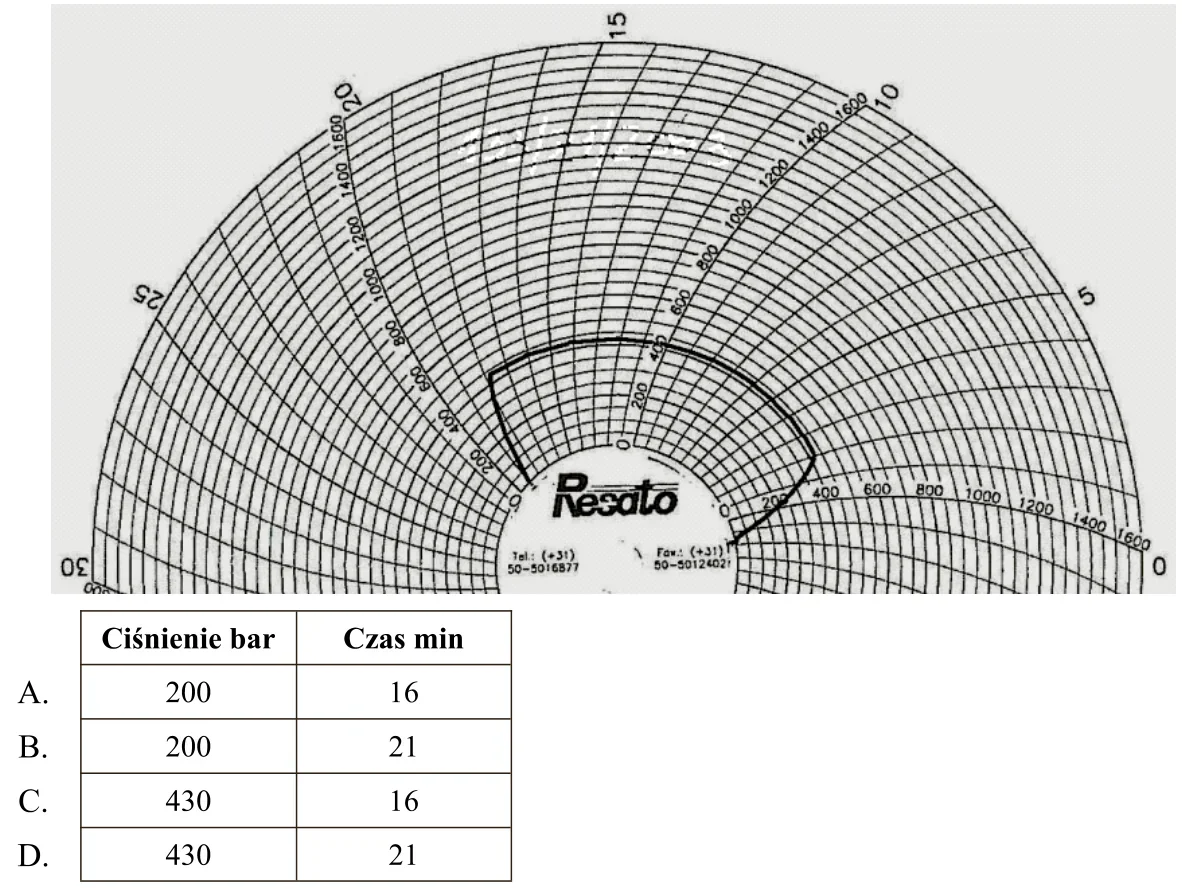

| Dane: - gradient ciśnienia złożowego 0,126 MPa/10 m - przyspieszenie ziemskie g = 10 m/s2 |
| Wyciąg z rozporządzenia Ministra Gospodarki z dnia 28 czerwca 2002 r. (Dz. U. nr 109, poz 961, § 42.1 pkt. 2) Otwór wiertniczy lokalizuje się co najmniej w odległości wynoszącej 1,5 wysokości wieży wiertniczej lub masztu od linii kolejowych, (...), zabudowań, z tym, że odległość od napowietrznych linii wysokiego napięcia powinna wynosić 1,5 wysokości wieży lub masztu, lecz nie mniej niż 30 m. |
| Lp. | Warstwy m | Litologia warstw | Gradient ciśnienia złożowego MPa/10 m |
|---|---|---|---|
| 1. | 0 - 600 | utwory piaszczyste | 0,113 |
| 2. | 600 - 1200 | anhydryty | 0,115 |
| 3. | 1200 - 1800 | wapienie | 0,160 |
| 4. | 1800 - 2300 | dolomity | ? |
| 5. | 2300 - 3000 | seria łupkowa | 0,118 |
| 6. | 3000 - 3600 | piaskowce | 0,180 |
| Producent | Typ | Średnica | Uwiert | Czas | Prędkość wiercenia |
|---|---|---|---|---|---|
| cale | m | godz. | m/godz. | ||
| Halliburton | gryzowy | 12¼ | 96 | 32 | |
| NOV | PDC | 12¼ | 145 | 22 | |
| SMITH | PDC | 12¼ | 164 | 41 | |
| Glinik | gryzowy | 12¼ | 88 | 44 |
| Fragment projektu rurowania i cementowania | |
|---|---|
| − | W czasie zapuszczania rury dopełniać płuczką:- pierwsze 3 każda rura, następne co 50 m. |
| − | W czasie zapuszczania płukać otwór przez rury w gł. - m. przez - min. |
| − | Rury należy zapuszczać z szybkością: do 0,5 m/sek. |
| − | Po zakończeniu zapuszczania kolumny rury zatłoczyć płuczką do wierzchu. |
| − | Uzbroić otwór: zapuścić przewód wiertniczy 5" z żądłem i osadzić go w gnieździe zaworu zwrotnego. |
| − | Przepłukać otwór płuczką przez 30 min. |
| − | Przed rozpoczęciem cementowania wtłoczyć do otworu 5 m³ cieczy buforowej. |
