GIW.13Pytanie 321
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Urządzenia i narzędzia wiertnicze Pomiary i dokumentacja

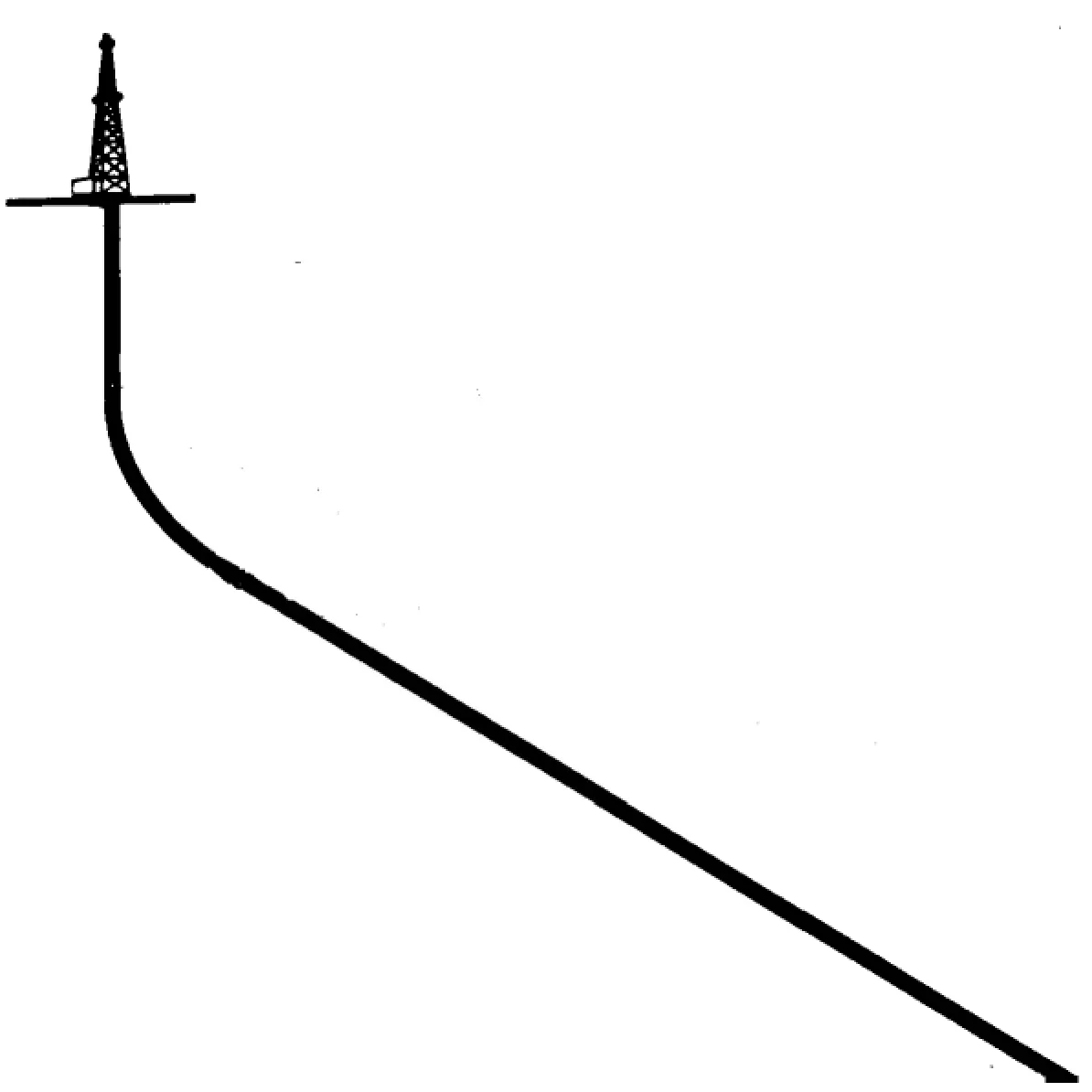

Na rysunku przedstawiono profil otworu kierunkowego
A. typu „L”.
B. typu „S”.
C. typu „J”.
D. ukośnego.
Lista pytań egzaminacyjnych
Część praktyczna egzaminu
GIW.13Pytanie 322
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Pomiary i dokumentacja
Jaką wartość ma mechaniczna prędkość wiercenia, jeśli w ciągu 3,5 godziny przewiercono 15,8 m skał?
A. 4,51 m/h
B. 6,23 m/h
C. 5,28 m/h
D. 7,43 m/h
GIW.13Pytanie 323
Organizacja i prowadzenie pra…
Kategorie: Płuczki wiertnicze Ekonomia i organizacja prac
Na podstawie przedstawionego fragmentu projektu płuczki wiertniczej oblicz wartość barytu planowanego do zużycia w interwale 30÷150 m otworu.
Receptura i koszt płuczki w interwale 30 ÷ 150 m
| LP | MATERIAŁ | ZUŻYCIE JEDNOSTKOWE | OBJĘTOŚĆ PŁUCZKI | ZUŻYCIE MATERIAŁU | CENA | WARTOŚĆ |
|---|---|---|---|---|---|---|
| kg/m³ | m³ | tony | PLN/t | PLN | ||
| 1 | Bentonit | 40 | 30 | 1,20 | 1 000,00 | 1 200,00 |
| 2 | NaOH | 2 | 61 | 0,12 | 2 000,00 | 244,00 |
| 3 | CMC LV | 15 | 101 | 1,52 | 7 000,00 | 10 605,00 |
| 4 | Desco | 4 | 61 | 0,24 | 23 000,00 | 5 612,00 |
| 5 | Baryt | 355 | 30 | 10,65 | 1 000,00 | ……?…… |
| 6 | Na₂CO₃ | 2 | 61 | 0,12 | 1 400,00 | 170,80 |
| 7 | NaHCO₃ | 2 | 61 | 0,12 | 1 500,00 | 183,00 |
| 8 | Alcomer | 0,3 | 100 | 0,03 | 19 000,00 | 570,00 |
| 9 | DD | 1 | 100 | 0,10 | 6 500,00 | 650,00 |
| 10 | Odpieniacz | 1 | 100 | 0,10 | 12 500,00 | 1 250,00 |
| RAZEM | 14,21 | |||||
A. 10 650,00 PLN
B. 10 605,00 PLN
C. 10 000,00 PLN
D. 10 955,00 PLN
GIW.13Pytanie 324
Organizacja i prowadzenie pra…
Kategorie: Cementowanie i rurowanie Ekonomia i organizacja prac
Oblicz ilość cementu, jaka będzie wymagana do przygotowania 100 m korka cementowego w otworze wiertniczym o średnicy 0,25 m. Zużycie cementu na wykonanie 1 m3 zaczynu wynosi 1,223 t/m3.
A. 7 ton
B. 4 tony
C. 5 ton
D. 6 ton
GIW.13Pytanie 325
Organizacja i prowadzenie pra…
Kategorie: Bezpieczeństwo i zagrożenia Ekonomia i organizacja prac
Ile powinna wynosić odległość otworu wiertniczego od linii wysokiego napięcia, przy zastosowaniu masztu o wysokości 36 m?
| Wyciąg z rozporządzenia Ministra Gospodarki z dnia 28 czerwca 2002 r. (Dz. U. nr 109, poz 961, § 42.1 pkt. 2) Otwór wiertniczy lokalizuje się co najmniej w odległości wynoszącej 1,5 wysokości wieży wiertniczej lub masztu od linii kolejowych, (...), zabudowań, z tym, że odległość od napowietrznych linii wysokiego napięcia powinna wynosić 1,5 wysokości wieży lub masztu, lecz nie mniej niż 30 m. |
A. Od 37 do 53 m
B. Nie mniej niż 30 m
C. Od 30 do 36 m
D. Nie mniej niż 54 m
GIW.13Pytanie 326
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Cementowanie i rurowanie
Aby efektywnie przeprowadzić proces wprowadzania rur okładzinowych do otworu wiertniczego, w dolnych warstwach na rampach rurowych, powinno się ustawiać rury
A. które będą zapuszczane jako ostatnie do otworu wiertniczego
B. które będą zapuszczane jako pierwsze do otworu wiertniczego
C. wykonane z tego samego gatunku stali
D. o identycznej grubości ścianki
GIW.13Pytanie 327
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Płuczki wiertnicze
Ile wynosi gęstość płuczki wiertniczej, zapewniająca równowagę pomiędzy ciśnieniem hydrostatycznym a ciśnieniem złożowym, którego gradient jest równy 0,126 MPa/10 m?
Wzory:
\( P_{zł} = G_{zł} \cdot H \)
\( P_h = \rho \cdot g \cdot H \cdot 10^{-6} \)
gdzie:
\( P_{zł} \) – ciśnienie złożowe, MPa
\( G_{zł} \) – gradient ciśnienia złożowego, MPa/m
\( P_h \) – ciśnienie hydrostatyczne, MPa
\( \rho \) – gęstość płuczki wiertniczej, kg/m³
\( g \) – przyspieszenie ziemskie, przyjmij \( g = 10 \, \text{m/s}^2 \)
\( H \) – głębokość otworu, m
A. 1360 kg/m³
B. 1260 kg/m³
C. 1300 kg/m³
D. 1200 kg/m³
GIW.13Pytanie 328
Organizacja i prowadzenie pra…
Kategorie: Płuczki wiertnicze Urządzenia i narzędzia wiertnicze
Złożenie zamówienia na tuleje do pomp płuczkowych wymaga wskazania rodzaju pompy oraz
A. średnicy zewnętrznej tulei
B. średnicy wewnętrznej tulei
C. grubości ścianki tulei
D. długości tulei
GIW.13Pytanie 329
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Cementowanie i rurowanie
Ocena wytrzymałości rur okładzinowych odbywa się w odniesieniu do
A. ciśnienia zgniatającego oraz siły rozrywającej połączenie gwintowe
B. siły odrywającej działającej na zawór zwrotny
C. ciśnienia cementu na zewnętrznej powierzchni
D. siły wyrywającej rurę z konstrukcji rurowej
GIW.13Pytanie 330
Organizacja i prowadzenie pra…
Kategorie: Płuczki wiertnicze Pomiary i dokumentacja
W jakiej jednostce w raporcie o płukaniu wskazuje się grubość osadu iłowego, zmierzoną po dokonaniu pomiaru filtracji płuczki wiertniczej?
A. Mikrometr
B. Centymetr
C. Cal
D. Milimetr
GIW.13Pytanie 331
Organizacja i prowadzenie pra…
Kategorie: Urządzenia i narzędzia wiertnicze Pomiary i dokumentacja
Jak należy zapisać w Karcie Pracy Świdrów i Koronek charakterystyczne zużycie koronki wiertniczej, zamieszczonej na rysunku?
A. Pęknięcie korpusu.
B. Utrata średnicy.
C. Wytarcie pierścienia.
D. Erozja korpusu.
GIW.13Pytanie 332
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Cementowanie i rurowanie
Która z kolumn rur osłonowych może być dodatkowo wprowadzona do otworu wiertniczego, gdy pojawią się warstwy skalne utrudniające proces wiercenia?
A. Techniczna
B. Prowadnikowa
C. Wstępna
D. Eksploatacyjna
GIW.13Pytanie 333
Organizacja i prowadzenie pra…
Kategorie: Urządzenia i narzędzia wiertnicze Ekonomia i organizacja prac
Maszyny oraz urządzenia powinny być użytkowane i serwisowane zgodnie z zasadami opisanymi w dokumentacji
A. techniczno-ruchowej
B. cementacyjnej
C. geologiczno-technicznej
D. płuczkowej
GIW.13Pytanie 334
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Cementowanie i rurowanie
Na haku w otworze wiertniczym znajduje się 100 metrów rur okładzinowych o średnicy 13³/₈ (339,72 mm) oraz grubości ścianki 10,00 mm. Jakie są maksymalne naprężenia rozciągające w tych rurach, jeśli ich ciężar jednostkowy wynosi 900 N/m? (Podczas obliczania pola powierzchni, wynik należy zaokrąglić do dwóch miejsc po przecinku.)
A. 9000 kPa
B. 450 Pa
C. 18000 kPa
D. 900 Pa
GIW.13Pytanie 335
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Pomiary i dokumentacja
Jakie informacje powinny być zawarte w dokumentacji powykonawczej otworu wiertniczego?
A. Wyłącznie dane geologiczne związane z otworem
B. Nazwiska wszystkich członków ekipy wiertniczej bez szczegółowych danych technicznych
C. Jedynie liczba zmian roboczych i zużycie paliwa podczas wiercenia
D. Dane dotyczące przebiegu wiercenia, użytych materiałów i narzędzi, napotkanych trudności oraz podstawowych parametrów technicznych otworu
GIW.13Pytanie 336
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Płuczki wiertnicze

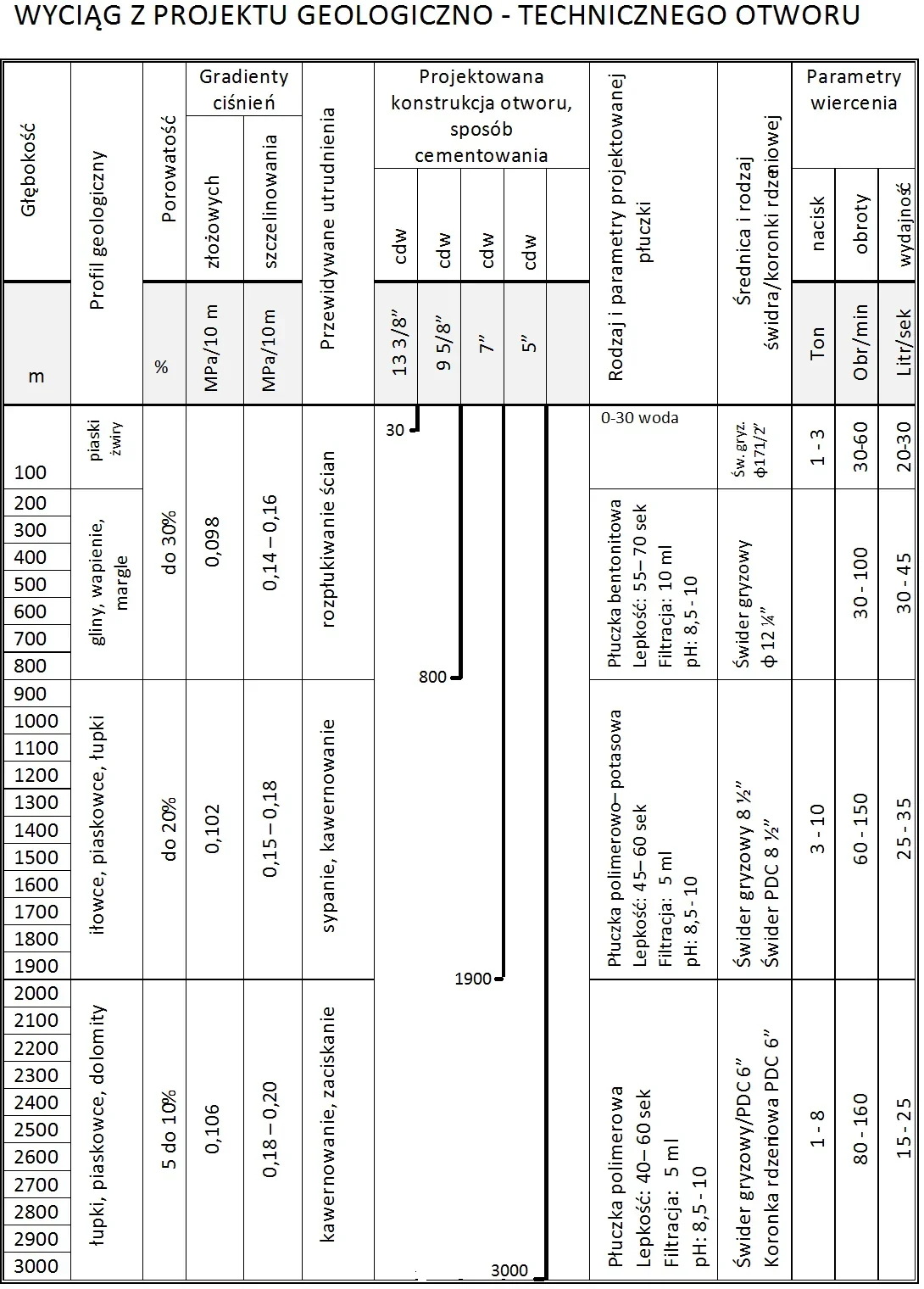

Na podstawie danych zamieszczonych we fragmencie PGTO określ rodzaj płuczki wiertniczej do odwiercenia interwału otworu 800 – 1900 m.
A. Polimerowa.
B. Wapienna.
C. Polimerowo-potasowa.
D. Bentonitowa.
GIW.13Pytanie 337
Organizacja i prowadzenie pra…
Kategorie: Cementowanie i rurowanie Urządzenia i narzędzia wiertnicze
Jakie narzędzie powinno być użyte do przeprowadzenia testu szczelności prewentera szczękowego z pełnymi szczękami zamontowanego na otworze wiertniczym?
A. Paker zabiegowy
B. Uszczelniacz typu "cup tester"
C. Uszczelniacz typu "plug tester"
D. Paker eksploatacyjny
GIW.13Pytanie 338
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Urządzenia i narzędzia wiertnicze
W trakcie wykonywania prac wiertniczych za pomocą jednostek pływających na morzu, zestaw głowic przeciwerupcyjnych umieszczony na dnie morskim łączy się z platformą wiertniczą przy użyciu
A. kolumny betonowej
B. kolumny riser'a
C. rur wydobywczych
D. rur okładzinowych
GIW.13Pytanie 339
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Płuczki wiertnicze
Wzrost mechanicznej prędkości wiercenia w tych samych rodzajach skał, przy braku modyfikacji parametrów wiercenia, może wskazywać na
A. wypłukania przewodu wiertniczego
B. dopływu płynu złożowego do otworu
C. nadmierną filtrację płuczki
D. wypadnięcia dyszy świdra
GIW.13Pytanie 340
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Płuczki wiertnicze Cementowanie i rurowanie
Z zamieszczonego fragmentu projektu rurowania i cementowania kolumny rur okładzinowych wynika, że kolumna rur okładzinowych będzie cementowana
| Fragment projektu rurowania i cementowania | |
| — | W czasie zapuszczania rury dopełniać płuczką: pierwsze 3 każdą rurę, następne co 50 m. |
| — | W czasie zapuszczania płukać otwór przez rury w gł: – m przez - min. |
| — | Rury należy zapuszczać z szybkością: do 0,5 m/sek |
| — | Po zakończeniu zapuszczania kolumny rury zatłoczyć płuczką do wierzchu. |
| — | Uzbroić otwór: zapuścić przewód wiertniczy 5" z żądłem i osadzić go w gnieździe zaworu zwrotnego. |
| — | Przepłukać otwór płuczką przez 30 min |
| — | Przed rozpoczęciem cementowania wtłoczyć do otworu 5 m3 cieczy buforowej. |
A. jednostopniowo z jednym klockiem.
B. przez rury wydobywcze.
C. jednostopniowo z dwoma klockami.
D. przez przewód wiertniczy.
GIW.13Pytanie 341
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Pomiary i dokumentacja

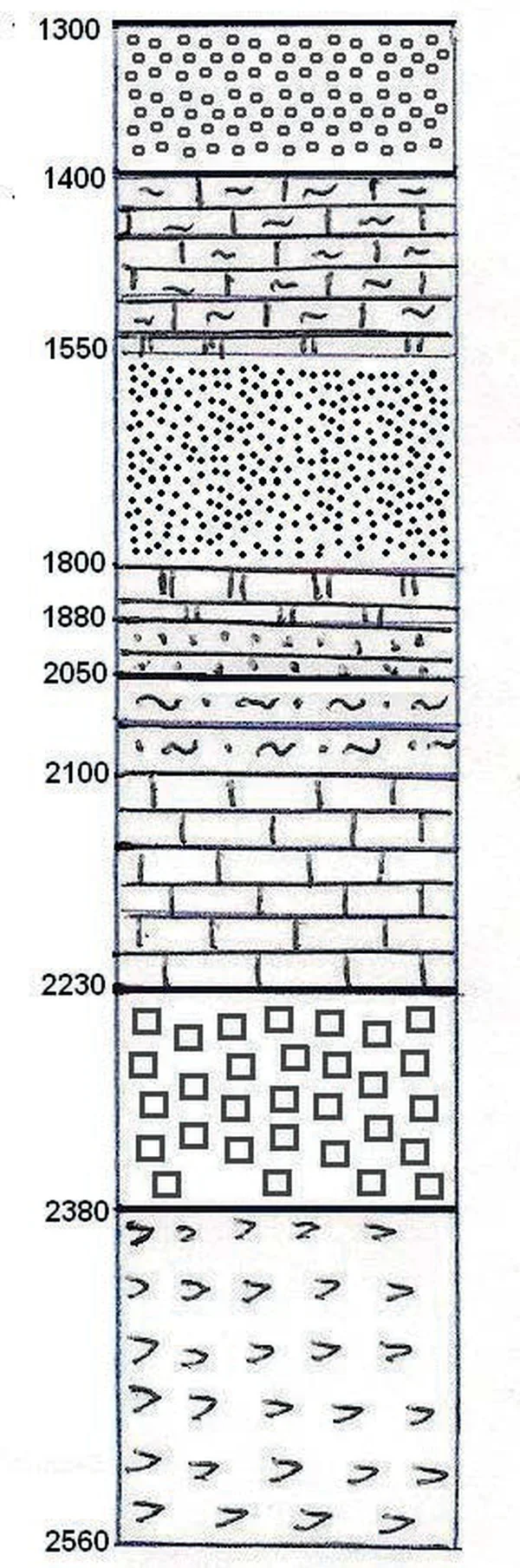

Na podstawie przedstawionego profilu geologicznego otworu wiertniczego, określ na jakiej głębokości zalega strop wapieni.
A. 2230 m
B. 1800 m
C. 1400 m
D. 2100 m
GIW.13Pytanie 342
Organizacja i prowadzenie pra…
Kategorie: Cementowanie i rurowanie Urządzenia i narzędzia wiertnicze
Do jakich czynności należy stosować klucz hydrauliczny podczas montażu przewodu wiertniczego?
A. Do podnoszenia ciężkich elementów wiertnicy
B. Do cięcia rur okładzinowych na długość
C. Do kontroli gęstości płuczki wiertniczej
D. Do dokręcania i odkręcania połączeń gwintowanych rur
GIW.13Pytanie 343
Organizacja i prowadzenie pra…
Kategorie: Płuczki wiertnicze Cementowanie i rurowanie

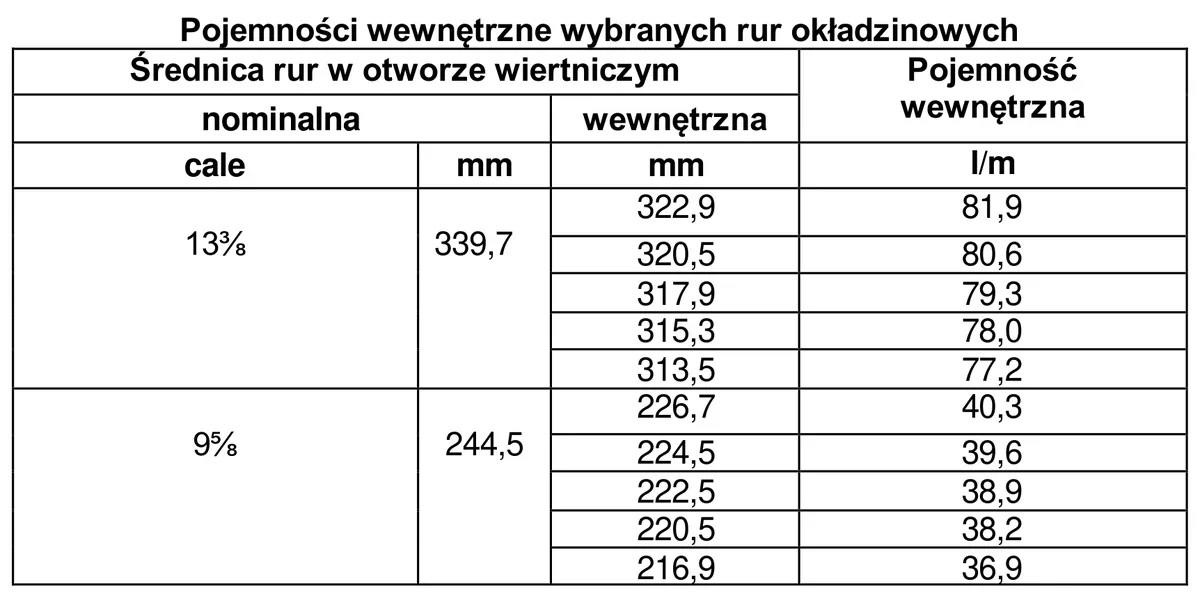

Oblicz objętość przybitki jaka zostanie użyta do wytłoczenia zaczynu cementowego podczas cementowania kolumny rur okładzinowych 9⅝" (średnica wewnętrzna 224,5 mm) o długości 1500 m, jeżeli korek cementowy będzie miał 30 metrów wysokości, a współczynnik ściśliwości płuczki wyniesie 3%.
A. 59,958 m3
B. 75,676 m3
C. 44,778 m3
D. 56,517 m3
GIW.13Pytanie 344
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Urządzenia i narzędzia wiertnicze
Na podstawie wskazań ciężarowskazu, przedstawionego na rysunku, podaj ciężar zestawu wiertniczego wiszącego na haku w czasie wiercenia.
A. 94 T
B. 31 T
C. 26 T
D. 22 T
GIW.13Pytanie 345
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Pomiary i dokumentacja
Na przedstawionym na ekranie komputera wykresie opróbowania rurowym próbnikiem złoża, odcinek DE oznacza
A. zapuszczanie próbnika złoża do otworu.
B. odbudowę ciśnienia.
C. otwarcie zaworu głównego.
D. powtórny przypływ medium złożowego.
GIW.13Pytanie 346
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Płuczki wiertnicze
Ile materiału obciążającego dodano do płuczki wiertniczej?
| Nazwa materiału | Zużycie materiału, kg |
|---|---|
| Bentonit | 3012 |
| CMC LV | 1506 |
| Biopolimer XCD | 74,3 |
| KCl | 4016 |
| Baryt | 768 |
| PHPA | 502 |
A. 768 kg
B. 502 kg
C. 3012 kg
D. 1506 kg
GIW.13Pytanie 347
Organizacja i prowadzenie pra…
Kategorie: Płuczki wiertnicze Pomiary i dokumentacja
Jaką jednostkę gęstości powinno się wpisać w raporcie płuczkowym, jeśli z wagi Baroid uzyskano wartość 1,15?
A. G/cm3
B. kg/m3
C. g/cm3
D. kG/m3
GIW.13Pytanie 348
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Płuczki wiertnicze
Ocena bilansu płuczki wiertniczej podczas wydobywania przewodu z otworu polega na zestawieniu ilości płuczki wprowadzanej do otworu z
A. objętością stali wyciągniętej z otworu odcinka przewodu wiertniczego
B. pojemnością przestrzeni międzyściennej pomiędzy ścianą otworu a wydobytym odcinkiem przewodu wiertniczego
C. pojemnością wydobytego z otworu odcinka przewodu wiertniczego
D. wypornością usuniętego odcinka przewodu wiertniczego z otworu
GIW.13Pytanie 349
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Urządzenia i narzędzia wiertnicze
Gdzie umieszczone są nożyce wiertnicze w składzie przewodu wiertniczego?
A. Pomiędzy rurami płuczkowymi a graniatką
B. Pomiędzy rurami płuczkowymi
C. Pomiędzy narzędziem wiertniczym a stabilizatorem
D. Pomiędzy obciążnikami a rurami płuczkowymi
GIW.13Pytanie 350
Organizacja i prowadzenie pra…
Kategorie: Urządzenia i narzędzia wiertnicze Pomiary i dokumentacja
Jakie urządzenie wykorzystuje się do określenia odchylenia osi otworu wiertniczego?
A. Echosonda
B. Ciężarowskaz
C. Próbnik
D. Inklinometr
GIW.13Pytanie 351
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Pomiary i dokumentacja

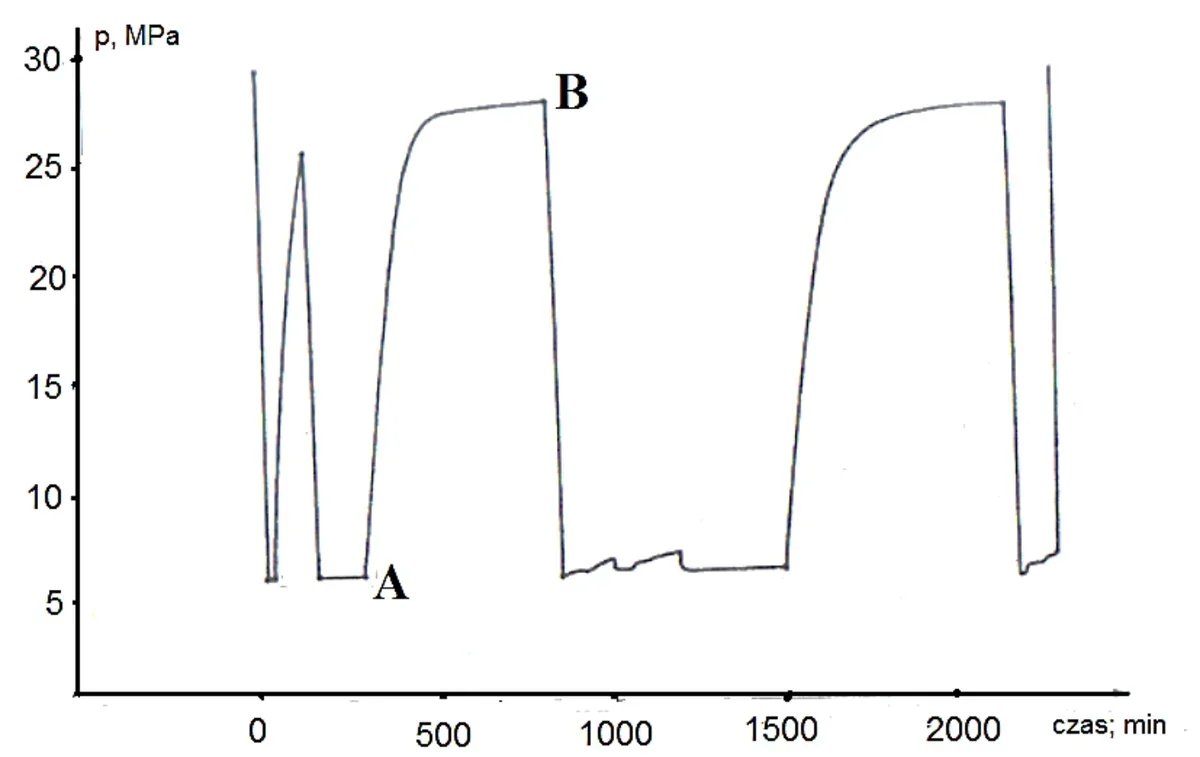

Krzywa A – B na wykresie rozkładu ciśnienia, rejestrowanego podczas opróbowania otworu wiertniczego rurowym próbnikiem złoża, to krzywa
A. odbudowy ciśnienia złożowego w pierwszym cyklu opróbowania.
B. dopływu płynu złożowego w pierwszym cyklu opróbowania.
C. odbudowy ciśnienia złożowego w drugim cyklu opróbowania.
D. dopływu płynu złożowego w drugim cyklu opróbowania.
GIW.13Pytanie 352
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Urządzenia i narzędzia wiertnicze
Które z narzędzi wiercących umożliwia pobieranie próbek skalnych w postaci rdzenia?
A.
B.
D.
C.
GIW.13Pytanie 353
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Pomiary i dokumentacja Ekonomia i organizacja prac
Na podstawie przedstawionego fragmentu dziennego raportu wiertniczego można stwierdzić, że od początku miesiąca
A. narzędzia wiercące pracowały 18 godzin i 30 minut.
B. wykonano jeden marsz koronką.
C. marszowanie przewodem wiertniczym trwało 16 godzin.
D. odwiercono 179 metrów.
GIW.13Pytanie 354
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Urządzenia i narzędzia wiertnicze
Zużycie świdra przedstawionego na rysunku spowodowane zostało
A. przegrzaniem gryzów.
B. utratą słupków.
C. utratą gryzów.
D. wytarciem słupków.
GIW.13Pytanie 355
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Płuczki wiertnicze
Optymalny przepływ płuczki wiertniczej to taki, który gwarantuje
A. laminarny przepływ płuczki za obciążnikami
B. efektywne wynoszenie urobku w przestrzeni pierścieniowej
C. turbulentny przepływ płuczki za obciążnikami
D. wymagane ciśnienie denne w otworze
GIW.13Pytanie 356
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Płuczki wiertnicze Cementowanie i rurowanie

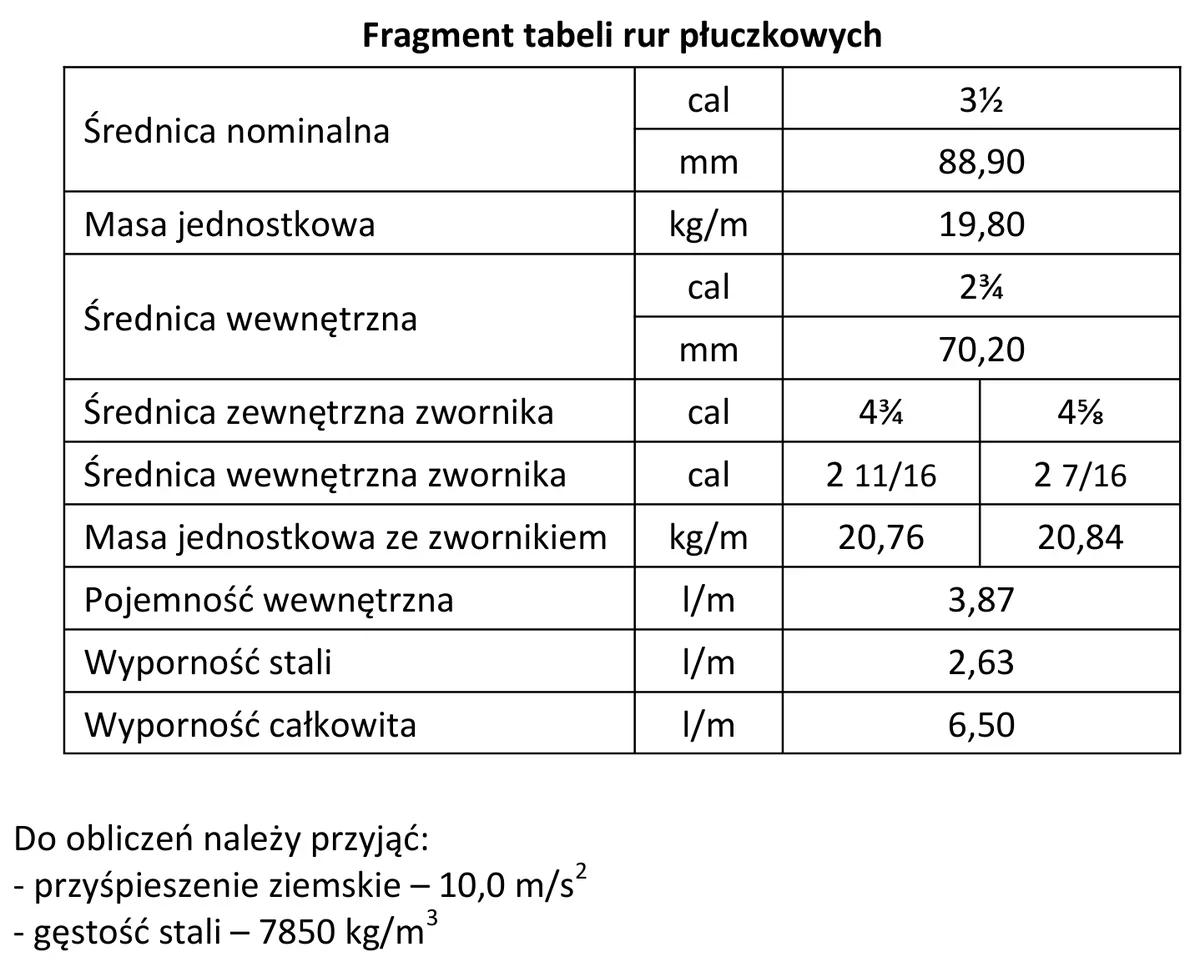

Oblicz ciężar pozorny kolumny rur płuczkowych o średnicy 3½" (średnica zewnętrzna zwornika 4¾") i długości 1000 m zapuszczonej do otworu wiertniczego, w którym płuczka ma gęstość 1,21 g/cm3.
A. 175,6 kN
B. 246,3 kN
C. 176,3 kN
D. 245,4 kN
GIW.13Pytanie 357
Organizacja i prowadzenie pra…
Kategorie: Pomiary i dokumentacja Ekonomia i organizacja prac

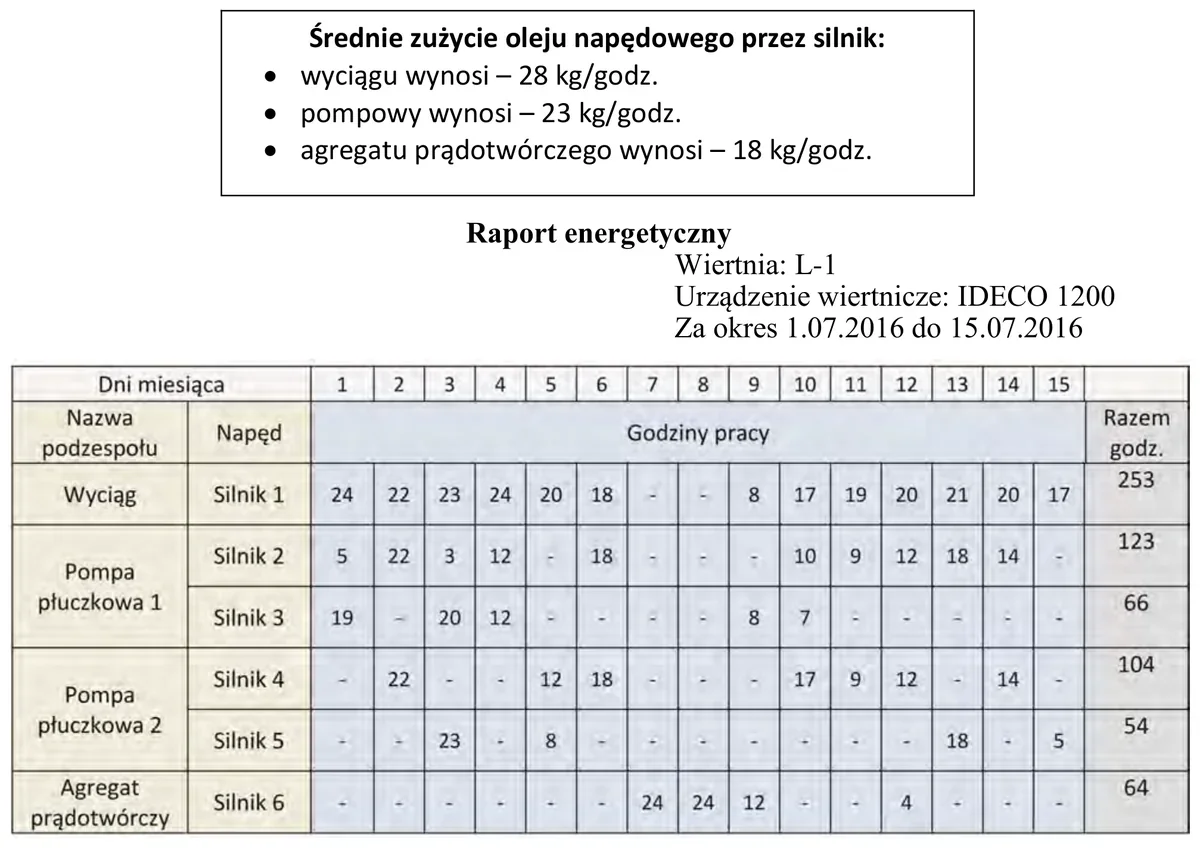

Na podstawie danych zawartych w ramce i w przedstawionym fragmencie raportu energetycznego, oblicz zużycie oleju napędowego na wiertni L-1 w okresie od 1.07.2016 do 15.07.2016 roku.
A. 7 981 kg
B. 7 084 kg
C. 16 217 kg
D. 24 321 kg
GIW.13Pytanie 358
Organizacja i prowadzenie pra…
Kategorie: Bezpieczeństwo i zagrożenia Ekonomia i organizacja prac
Na rysunku przedstawiono schemat obszaru, na którym zaplanowano odwiercenie otworu kierunkowego w celu dowiercenia się do złoża występującego pod
A. terenem po awarii wiertniczej.
B. nawisem wysadu solnego.
C. dnem morskim.
D. obszarem zurbanizowanym.
GIW.13Pytanie 359
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Urządzenia i narzędzia wiertnicze
Do jakiego rodzaju systemów wierceń zalicza się wiercenie z zastosowaniem górnego napędu (top drive)?
A. Udarowo-obrotowych
B. Okrętnych
C. Obrotowych wrzecionowych
D. Udarowych
GIW.13Pytanie 360
Organizacja i prowadzenie pra…
Kategorie: Technologia wiercenia Cementowanie i rurowanie
Jaką średnicę powinna mieć kolumna techniczna rur okładzinowych, jeśli zaplanowano konstrukcję otworu z czterema kolumnami, a średnica kolumny wstępnej wynosi 18⁵/⁸"?
A. 7"
B. 95/8"
C. 133/8"
D. 5"
