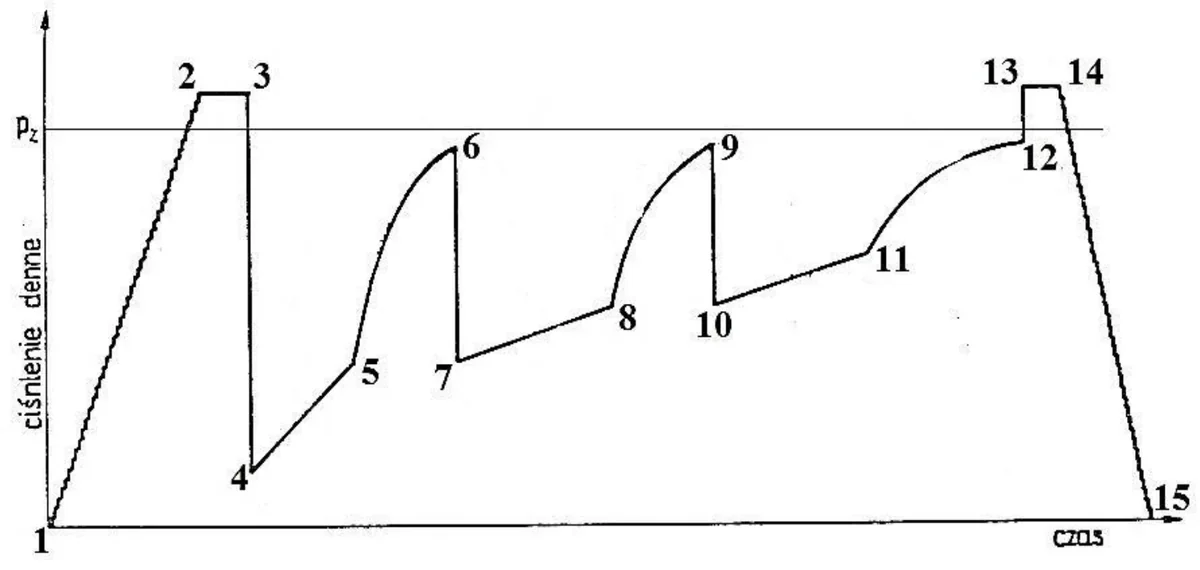

Na wykresie ciśnienia zarejestrowanego rurowym próbnikiem złoża, zapięcie próbnika w otworze wiertniczym wskazuje odcinek
A. 2 – 3
B. 1 – 2
C. 4 – 5
D. 5 – 6
Pytanie z egzaminu CKE, styczeń 2024 (arkusz M.34-SG-24.01).
Odpowiedź 2 – 3 jest prawidłowa, ponieważ odcinek ten na wykresie ciśnienia zarejestrowanego przez rurowy próbnik złoża wskazuje moment zapięcia próbnika w otworze wiertniczym. W tym zakresie obserwujemy gwałtowny wzrost ciśnienia do wartości stabilnej Pz, co jest typowe dla tego rodzaju operacji. W praktyce, podczas wykonywania pomiarów ciśnienia w otworach wiertniczych, istotne jest zrozumienie dynamiki tych zmian, gdyż każda zmiana ciśnienia może świadczyć o różnych zjawiskach zachodzących w złożu. Na przykład, szybki wzrost ciśnienia może oznaczać zjawisko związane z uwięzieniem gazu, co jest kluczowe dla oceny bezpieczeństwa i efektywności wydobycia. Zgodnie z najlepszymi praktykami w branży, ważne jest, aby operatorzy mieli świadomość, jak interpretować wykresy ciśnienia, ponieważ jest to kluczowe dla podejmowania świadomych decyzji operacyjnych oraz minimalizacji ryzyka. Zrozumienie wskazania zapięcia próbnika pozwala również na lepsze planowanie dalszych kroków w procesie odwiertu.
Wybór innej odpowiedzi wynika często z niepełnego zrozumienia dynamiki ciśnienia w złożach podczas operacji wiertniczych. Odpowiedzi, które wskazują inne odcinki wykresu, mogą sugerować błędną interpretację zachowań ciśnienia. Przykładowo, odpowiedzi takie jak 1 – 2 lub 4 – 5 mogą być mylone z innymi fazami procesu, takimi jak stabilizacja ciśnienia lub reakcje na zmiany w poziomie cieczy. Odcinek 1 – 2 często jest mylony z momentem przed rozpoczęciem pomiarów, co nie uwzględnia wpływu zapięcia próbnika na pomiary ciśnienia. Z kolei 4 – 5 może odnosić się do stanu, w którym próbnik został już zapięty, ale ciśnienie nie osiągnęło jeszcze stabilnej wartości, co może prowadzić do błędnych wniosków odnośnie do rzeczywistych warunków w złożu. Tego rodzaju błędy mogą prowadzić do niewłaściwych decyzji operacyjnych, dlatego kluczowe jest, aby zrozumieć, że każde zjawisko na wykresie ma swoje konkretne znaczenie w kontekście pracy złożem. Niezrozumienie tej kwestii może skutkować poważnymi konsekwencjami, w tym nieefektywnym wydobyciem lub, co gorsza, problemami z bezpieczeństwem. Dlatego istotne jest dokładne zapoznanie się z teorią ciśnienia w otworach i umiejętność analizy takich wykresów, aby uniknąć pułapek interpretacyjnych.
