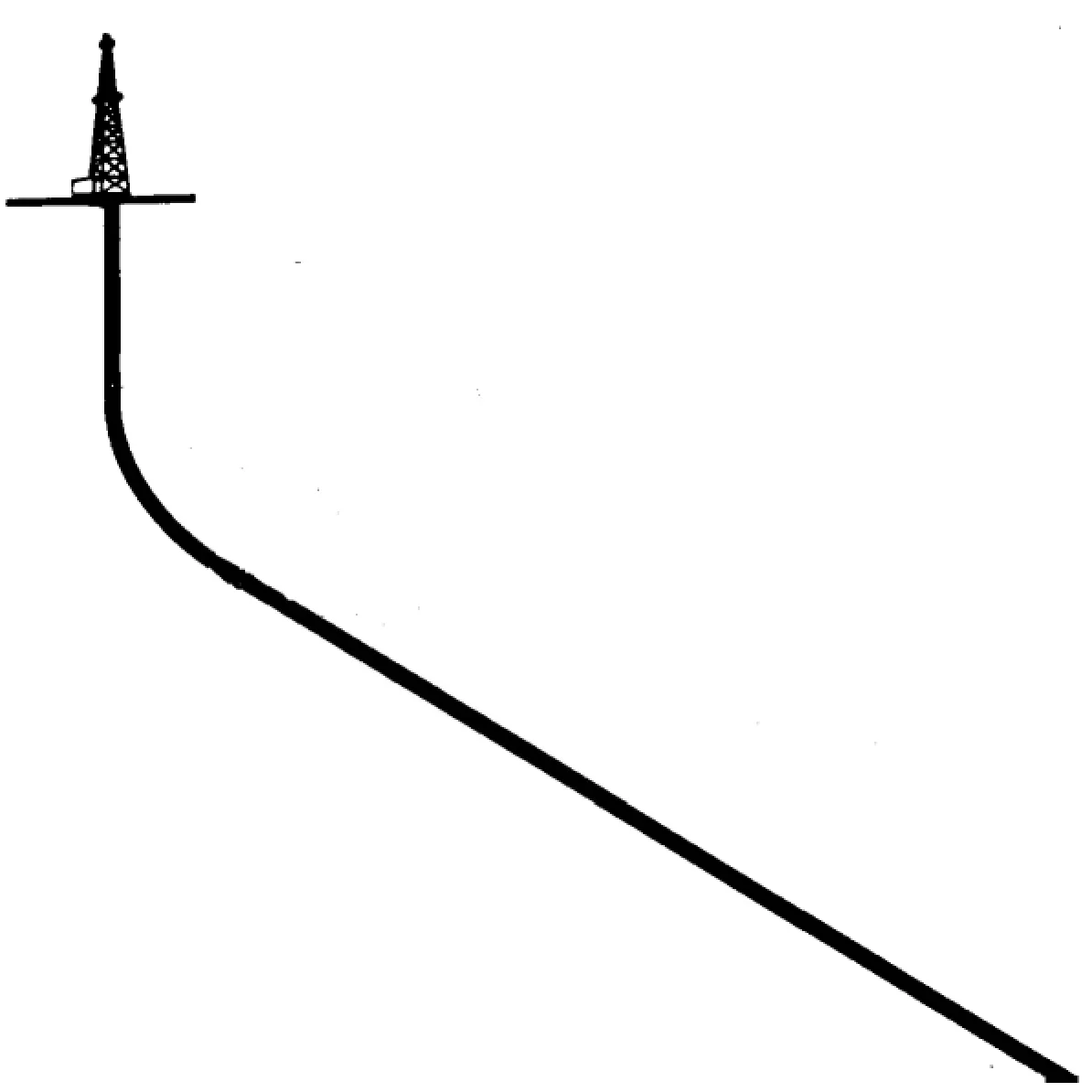

Na rysunku przedstawiono profil otworu kierunkowego
A. ukośnego.
B. typu „S”.
C. typu „L”.
D. typu „J”.
Pytanie z egzaminu CKE, styczeń 2020 (arkusz M.34-SG-20.01).
Profil otworu kierunkowego przedstawiony na rysunku ma kształt przypominający literę 'J', co jest kluczowe dla jego funkcji w inżynierii. Tego rodzaju profile są powszechnie stosowane w różnych zastosowaniach, takich jak wiercenie otworów wiertniczych czy budowa tuneli. Kształt 'J' umożliwia efektywne prowadzenie narzędzi roboczych, co przekłada się na precyzję i efektywność w procesach wydobywczych i budowlanych. Dobrą praktyką jest stosowanie tego typu profili w miejscach, gdzie konieczne jest zmniejszenie oporu przepływu cieczy lub gazów, co jest istotne w instalacjach hydraulicznych i pneumatycznych. Zastosowanie profili typu 'J' sprzyja nie tylko efektywności, ale także bezpieczeństwu pracy, minimalizując ryzyko uszkodzeń sprzętu dzięki optymalnemu kierunkowaniu. Analizując standardy branżowe, takie jak ISO 14001, możemy zauważyć, że odpowiednie kształty otworów mają również wpływ na zrównoważony rozwój i efektywność energetyczną systemów inżynieryjnych.
Odpowiedzi sugerujące inne kształty profilu otworu kierunkowego, takie jak 'ukośny', 'typu L' i 'typu S', nie są zgodne z rzeczywistością przedstawioną na rysunku. Kształt 'ukośny' sugeruje nachylony przebieg bez jakichkolwiek zakrętów, co prowadzi do braku odpowiedniego kierunkowania narzędzi i może generować niepożądane obciążenia na elementach konstrukcji. Podobnie, profil 'typu L' jest charakterystyczny dla kątowych zmian kierunku, co również nie znajduje odzwierciedlenia w analizowanym kształcie. Natomiast kształt 'typu S' oznacza dwukrotną zmianę kierunku, co w kontekście otworów kierunkowych jest niepraktyczne i może prowadzić do trudności w procesie wiercenia. Typowe błędy myślowe prowadzące do takich wniosków obejmują niedostateczne zrozumienie zasad projektowania otworów wiertniczych oraz ich zastosowań w różnych przedsięwzięciach inżynieryjnych. Istotne jest zrozumienie, że wybór odpowiedniego profilu otworu ma kluczowe znaczenie dla efektywności, bezpieczeństwa i trwałości konstrukcji. Stosowanie nieodpowiednich kształtów może prowadzić do zwiększonego zużycia energii, co jest sprzeczne z zasadami zrównoważonego rozwoju i efektywności operacyjnej, co powinno być podstawą każdego projektu inżynieryjnego.
