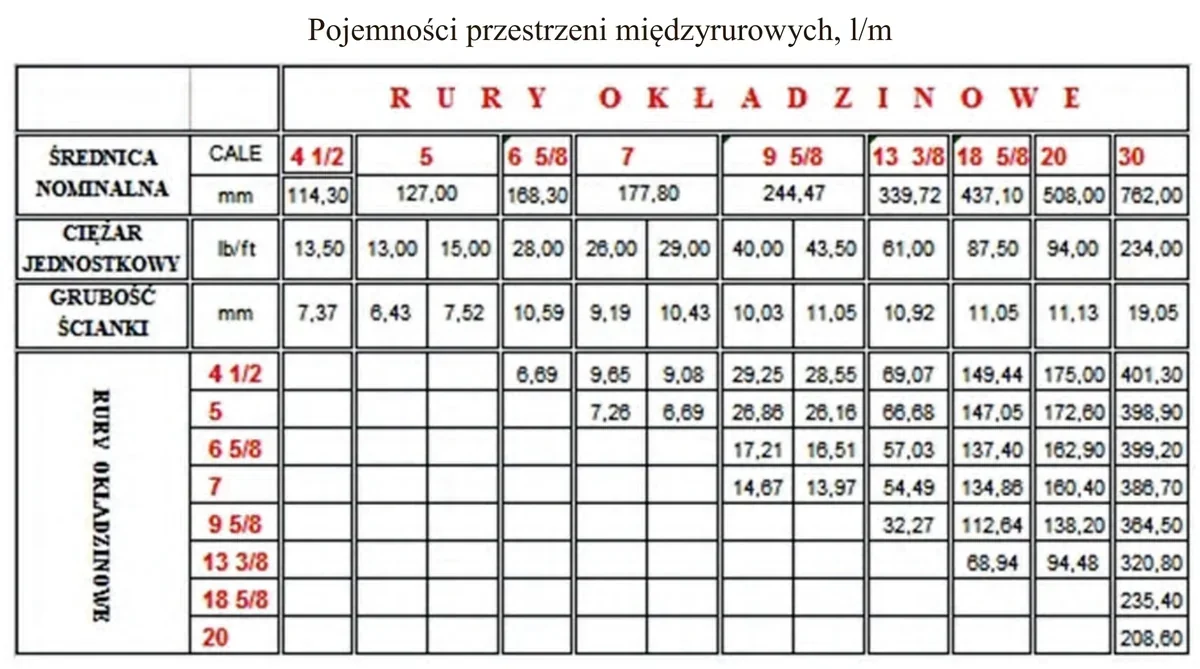

W otworze wiertniczym znajduje się techniczna kolumna rur okładzinowych o średnicy 9⁵/₈", grubości ścianki 10,03 mm i długości 1000 m oraz kolumna rur eksploatacyjnych o średnicy 6⁵/₈" i długości 1500 m. Na podstawie informacji zawartych w przedstawionej tabeli oblicz, ile zaczynu cementowego należy wtłoczyć do przestrzeni międzyrurowej.
A. 16,510 m3
B. 17,210 m3
C. 24,765 m3
D. 25,815 m3
Pytanie z egzaminu CKE, styczeń 2017 (arkusz M.34-X-17.01).
Wybór odpowiedzi 17,210 m3 jest prawidłowy, ponieważ obliczenia dotyczące objętości zaczynu cementowego w przestrzeni międzyrurowej muszą uwzględniać wymiary rur okładzinowych i eksploatacyjnych. Aby prawidłowo obliczyć wymaganą ilość cementu, należy najpierw obliczyć objętość rury okładzinowej, a następnie objętość rury eksploatacyjnej, a następnie obliczyć różnicę. Przestrzeń międzyrurowa to objętość otaczająca rurę eksploatacyjną, która znajduje się wewnątrz rury okładzinowej. Używając wzoru na objętość cylindra (V = πr²h), gdzie r to promień rury, można wyliczyć objętości obu rur, a następnie wyznaczyć objętość przestrzeni między nimi. Przykładem praktycznego zastosowania tej wiedzy jest zapewnienie odpowiedniej stabilności odwiertu oraz zapobieganie zjawisku wdzierania się wód gruntowych. Dobrą praktyką w branży naftowej jest także monitorowanie i regulowanie ciśnienia zaczynu cementowego, aby uniknąć problemów z wyciekiem lub nieprawidłowym ułożeniem warstw cementowych.
Wybór niepoprawnej odpowiedzi często wynika z braku zrozumienia podstawowych zasad obliczeń związanych z objętością cylindrów. Kluczowym błędem jest nieuwzględnienie różnicy w średnicach rur, co prowadzi do błędnych obliczeń objętości przestrzeni międzyrurowej. W przypadku zastosowania błędnych wartości promieni, wyniki mogą być znacznie zawyżone lub zaniżone. Na przykład, mogą wystąpić trudności w prawidłowym policzeniu objętości rury eksploatacyjnej oraz pominięcie faktu, że uszczelnienie przestrzeni międzyrurowej jest kluczowe dla efektywności procesu odwiertu. Problemy te mogą skutkować niewłaściwym umiejscowieniem cementu, co może prowadzić do osunięć lub wycieków. Znalezienie odpowiedniej ilości zaczynu cementowego jest niezbędne dla zachowania integralności konstrukcji oraz zapobiegania problemom związanym z ciśnieniem hydrostatycznym. Takie błędy są typowe dla osób, które nie mają wystarczającego doświadczenia w obliczeniach inżynieryjnych lub nie zwracają uwagi na szczegóły techniczne, które są kluczowe dla prawidłowego przeprowadzenia analizy. Właściwe zastosowanie wzorów matematycznych oraz ich zrozumienie jest fundamentem skutecznego planowania operacji wiertniczych.
