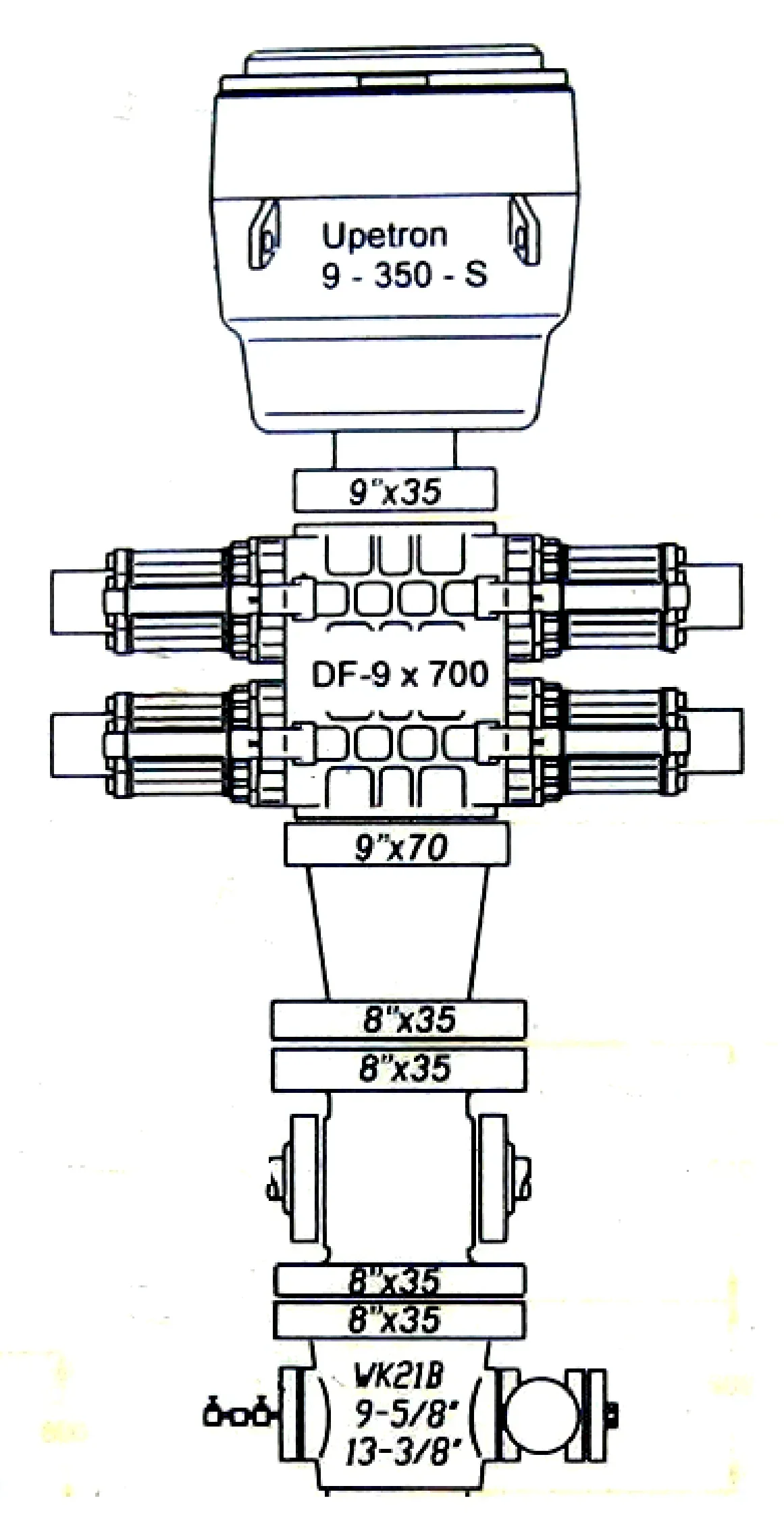

W przedstawionym na rysunku zestawie przeciwerupcyjnym głowica przeciwerupcyjna szufladowa wykonana jest w klasie ciśnieniowej
A. 10 M
B. 3 M
C. 15 M
D. 5 M
Pytanie z egzaminu CKE, styczeń 2020 (arkusz M.34-SG-20.01).
Głowica przeciwerupcyjna szufladowa wykonana w klasie ciśnieniowej 10 M jest odpowiednia dla aplikacji wymagających wysokiej niezawodności i bezpieczeństwa. Klasa ciśnieniowa 10 M oznacza, że element ten jest zaprojektowany do pracy w trudnych warunkach ciśnieniowych, co jest kluczowe w systemach przeciwerupcyjnych, gdzie zmiany ciśnienia mogą prowadzić do niebezpiecznych sytuacji. W kontekście standardów branżowych, klasyfikacja ciśnieniowa jest zgodna z normami takimi jak EN 13445, która określa wymagania dotyczące projektowania, budowy i testowania zbiorników ciśnieniowych. W praktyce, zastosowanie głowicy w klasie 10 M pozwala na zapewnienie skutecznej ochrony przed awariami, co jest niezwykle istotne w przemyśle naftowym i gazowym, gdzie bezpieczeństwo jest priorytetem. Przykładem może być sytuacja, w której głowice przeciwerupcyjne są wykorzystywane w odwiertach, gdzie zmiany ciśnienia są dynamiczne i mogą prowadzić do niekontrolowanych erupcji. Dzięki odpowiedniej klasie ciśnieniowej, ryzyko takich zdarzeń można znacznie zredukować, co potwierdza, że właściwy wybór klasyfikacji jest kluczowy dla zapewnienia bezpieczeństwa operacji.
Wybór odpowiedzi 15 M, 5 M lub 3 M wskazuje na pewne nieporozumienia dotyczące klasyfikacji ciśnieniowej głowic przeciwerupcyjnych. Klasa ciśnieniowa 15 M jest zbyt wysoka dla typowego zastosowania w zestawach przeciwerupcyjnych, gdyż elementy te są projektowane tak, aby działały w określonych warunkach, a zbyt wysoka klasa może prowadzić do nieoptymalnych kosztów oraz nadmiernego zużycia materiałów. Z kolei wybór 5 M i 3 M nie spełnia wymagań dotyczących bezpieczeństwa w kontekście ciśnienia, które mogą działać w systemach przeciwerupcyjnych, które często doświadczają dużych zmian ciśnienia. Elementy skonstruowane w niższych klasach ciśnieniowych nie zapewniają odpowiedniego poziomu zabezpieczenia, co zwiększa ryzyko wystąpienia awarii i wypadków. W przemyśle naftowym i gazowym, gdzie użycie głowic przeciwerupcyjnych jest kluczowe, wybór odpowiedniej klasyfikacji ciśnieniowej jest zgodny z najlepszymi praktykami oraz standardami, a niewłaściwe klasy mogą prowadzić do poważnych konsekwencji, w tym zagrożeń dla życia ludzkiego oraz strat materialnych. Ponadto, tego typu błędne decyzje mogą wynikać z braku zrozumienia specyfikacji technicznych oraz ich zastosowania praktycznego w realnych warunkach pracy, co jest kluczowe dla zapewnienia niezawodności i bezpieczeństwa w operacjach przemysłowych.
