Wykonywanie prac wiertniczych
Co oznacza sygnał dźwigowy przedstawiony na rysunku?
A. Podnieś.
B. Opuść.
C. Powoli.
D. Stop.
Filtrowanie pytań
Wykonywanie prac wiertniczych
Na rysunku przedstawiono urządzenie wiertnicze wyposażone w
A. wieżę wiertniczą.
B. maszt teleskopowy.
C. trójnóg.
D. wieżomaszt.
Organizacja i prowadzenie pra…
W trakcie wiercenia, nadmiar ciśnienia hydrostatycznego płuczki wiertniczej w stosunku do ciśnienia złożowego na każde 1000 metrów głębokości otworu wiertniczego powinien mieścić się w granicach
A. od 0,5 do 1,0 psi
B. od 0,5 do 1,0 at
C. od 0,5 do 1,0 bar
D. od 0,5 do 1,0 MPa
Organizacja i prowadzenie pra…
Na podstawie przedstawionych danych do zaprojektowania płuczki do wiercenia otworu, oblicz, ile wynosi gradient ciśnienia złożowego warstwy dolomitu na głębokości 2000 m, jeżeli ciśnienie złożowe wynosi 23,2 MPa.
| Lp. | Warstwy m | Litologia warstw | Gradient ciśnienia złożowego MPa/10 m |
|---|---|---|---|
| 1. | 0 - 600 | utwory piaszczyste | 0,113 |
| 2. | 600 - 1200 | anhydryty | 0,115 |
| 3. | 1200 - 1800 | wapienie | 0,160 |
| 4. | 1800 - 2300 | dolomity | ? |
| 5. | 2300 - 3000 | seria łupkowa | 0,118 |
| 6. | 3000 - 3600 | piaskowce | 0,180 |
A. 0,118 MPa/10 m
B. 0,117 MPa/10 m
C. 0,115 MPa/10 m
D. 0,116 MPa/10 m
Wykonywanie prac wiertniczych
Aby ustalić parametry złoża oraz wartość dopływu płynu złożowego, należy przeprowadzić w otworze wiertniczym
A. szczelinowanie
B. rekonstrukcję
C. kwasowanie
D. opróbowanie
Wykonywanie prac wiertniczych
Określ na podstawie tabeli, jaką dokładność pomiaru kąta azymutu posiada inklinometr magnetyczny Magnetic Single Shot Instruments TYP-E.
| Parametry inklinometru magnetycznego TYP-E Magnetic Single Shot Instruments | |
|---|---|
| Zakres pomiaru kąta odchylenia | 0° – 90° |
| Dokładność pomiaru kąta odchylenia | 0° – 20°±0.2° 15° – 90°±0.25° |
| Zakres pomiaru kąta azymutu i dokładność jego pomiaru | 0° – 360°±0.5° |
| Maksymalna temperatura pracy | 105° C |
| Średnica zewnętrzna | 27 – 35 mm |
| Maksymalna głębokość otworu | 4000 m |
| Maksymalne ciśnienie pracy | 60 – 90 MPa |
A. 0,20°
B. 0,50°
C. 0,25°
D. 0,00°
Organizacja i prowadzenie pra…
Ocena bilansu płuczki wiertniczej podczas wydobywania przewodu z otworu polega na zestawieniu ilości płuczki wprowadzanej do otworu z
A. pojemnością wydobytego z otworu odcinka przewodu wiertniczego
B. wypornością usuniętego odcinka przewodu wiertniczego z otworu
C. objętością stali wyciągniętej z otworu odcinka przewodu wiertniczego
D. pojemnością przestrzeni międzyściennej pomiędzy ścianą otworu a wydobytym odcinkiem przewodu wiertniczego
Organizacja i prowadzenie pra…
W trakcie wykonywania prac wiertniczych za pomocą jednostek pływających na morzu, zestaw głowic przeciwerupcyjnych umieszczony na dnie morskim łączy się z platformą wiertniczą przy użyciu
A. rur wydobywczych
B. kolumny riser'a
C. rur okładzinowych
D. kolumny betonowej
Organizacja i prowadzenie pra…
Podczas usuwania przewodu wiertniczego z głębokich otworów, jaką substancją wypełnia się otwór wiertniczy?
A. po usunięciu każdego 200 metrów przewodu, płuczką o parametrach takich samych jak te używane w trakcie wiercenia
B. w sposób nieprzerwany płuczką o parametrach takich samych jak te używane w trakcie wiercenia
C. w sposób nieprzerwany płuczką o gęstości niższej niż ta stosowana w trakcie wiercenia
D. po usunięciu każdego 200 metrów przewodu, płuczką o gęstości wyższej niż ta stosowana w trakcie wiercenia
GIW.13 Pytanie 410
Organizacja i prowadzenie pra…
Przedstawiony na rysunku system olinowania, stosowany w wierceniach morskich, służy do kompensacji
A. ruchu wzdłużnego statku.
B. nurzania.
C. kołysania.
D. ruchu poprzecznego statku.
Organizacja i prowadzenie pra…
Który element urządzenia wiertniczego wskazano na rysunku strzałką?
A. Głowicę płuczkową.
B. Wielokrążek stały.
C. Stół wiertniczy.
D. Pompę płuczkową.
Wykonywanie prac wiertniczych
Jaką średnicę powinien mieć stabilizator, który znajduje się w przewodzie wiertniczym, jeśli wiercenie otworu będzie się odbywać przy użyciu świdra o średnicy ϕ 8½"?
A. 309,5 mm
B. 443,0 mm
C. 147,5 mm
D. 214,5 mm
Organizacja i prowadzenie pra…

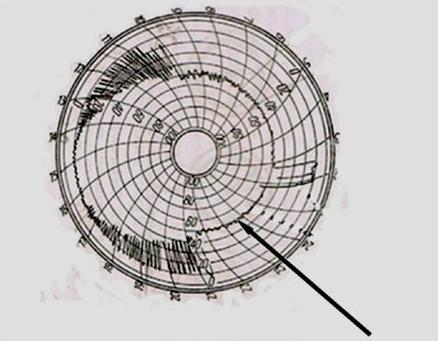

Na podstawie wskazań ciężarowskazu, przedstawionego na rysunku, podaj ciężar zestawu wiertniczego wiszącego na haku w czasie wiercenia.
A. 31 T
B. 26 T
C. 94 T
D. 22 T
Wykonywanie prac wiertniczych
Jakie niebezpieczeństwo niesie ze sobą obecność metanu w powietrzu w stężeniu 9,5%?
A. Wybuchowe
B. Pożarowe
C. Wodne
D. Toksyczne
Organizacja i prowadzenie pra…
Ile godzin pracy powinien wpisać wiertacz w swoim zestawieniu czasu pracy za miesiąc marzec (31 dni), jeżeli zaczął pracę pierwszego marca w systemie 12-godzinnym, pracując przez dwa tygodnie, a następnie mając dwa tygodnie przerwy?
A. 168 godzin
B. 184 godziny
C. 204 godziny
D. 208 godzin
Organizacja i prowadzenie pra…
Trzecim elementem optymalizacji procesu wiercenia otworów, obok siły wywieranej na świder oraz prędkości obrotowej świdra, jest selekcja
A. właściwości fizyko-chemicznych płuczki
B. ciśnienia hydrostatycznego płuczki
C. mocy hydraulicznej płuczki
D. rodzaju płuczki
Organizacja i prowadzenie pra…
Na podstawie przedstawionego zestawienia określ stan magazynowy tulei 6" do pompy płuczkowej PZ-7 na koniec miesiąca sprawozdawczego.
| Fragment zestawienia stanów magazynowych na wiertni. | ||||||
|---|---|---|---|---|---|---|
| Lp. | Nazwa materiału | Stan ilościowy na początek miesiąca | Jedn. miary | Przychód za m-c | Rozchód za m-c | Stan ilościowy na koniec m-ca |
| 1 | Tłok 5" PZ-8 | 0 | szt. | 0 | ||
| 2 | Tłok 6 ¾" | 2 | szt. | 12 | 14 | |
| 3 | Tłok 6" PZ-7 Mission | 4 | szt. | 3 | 7 | |
| 4 | Tuleja 6¾" 10P-130 | 0 | szt. | 12 | 12 | |
| 5 | Tuleja 6" 10P-130 | 5 | szt. | 5 | ||
| 6 | Tuleja 6" PZ-7 | 3 | szt. | 3 | 3 | |
| 7 | Tuleja 7" PZ-8 | 0 | szt. | 0 | ||
A. 9 szt.
B. 3 szt.
C. 0 szt.
D. 6 szt.
Organizacja i prowadzenie pra…
Podczas wiercenia otworu, w którym planuje się przewiercenie horyzontu zawierającego siarkowodór, konieczne jest zapewnienie
A. stałej pomocy medycznej
B. dojazdu z dwóch kierunków
C. całodobowego dyżuru pojazdu
D. ciągłej kontroli specjalisty ratownika
Organizacja i prowadzenie pra…
Kiedy powinno się rejestrować w raporcie płuczkowym zużycie materiałów do płukania?
A. Po ukończeniu procesu wiercenia
B. Na koniec tygodnia roboczego
C. Po zakończeniu danego miesiąca
D. Na koniec każdego dnia
Organizacja i prowadzenie pra…
W otworze wiertniczym nastąpiło przychwycenie przewodu wiertniczego o ciężarze 75 t. Jaką maksymalną siłą można pociągnąć zestaw przewodu wiertniczego za pomocą urządzenia Cardwell KB 200, którego rysunek i dane techniczne przedstawiono w tabeli?
| Podstawowe dane techniczne urządzenia wiertniczego Cardwell KB 200 | |
|---|---|
| Maszt: Model 255-108 | Wysokość: 33 m Udźwig na haku: 116 t System olinowania: 4x5 |
| Podbudowa: Typ Cardwell | Wysokość : 4 m Maks. obciążenie przy rurowaniu: 91 t Obciążenie całkowite: 141 t |
| Wyciąg: Typ K-200C | Maks. : 300 KM Średnica liny: 1" Hamulec wspomagający: Parmac 15" |
A. 25 ton powyżej ciężaru przewodu.
B. 41 ton powyżej ciężaru przewodu.
C. 91 ton powyżej ciężaru przewodu.
D. 116 ton powyżej ciężaru przewodu.
Organizacja i prowadzenie pra…
Liczbę kolumn rur osłonowych w konstrukcji otworu wiertniczego ustala się między innymi na podstawie
A. parametrów wytrzymałościowych stali, z jakiej mają być zrealizowane rury osłonowe
B. maksymalnej nośności na haku urządzenia wiertniczego, którym będzie wiercony otwór wiertniczy
C. analizy relacji pomiędzy ciśnieniami złożowymi, szczelinowania i hydrostatycznym
D. specyfikacji technicznych przewodu wiertniczego, którym będą wiercone poszczególne segmenty otworu wiertniczego
Organizacja i prowadzenie pra…
Jaki rodzaj otworu przedstawiono na rysunku?
A. Pionowy.
B. Poziomy.
C. Wielodenny.
D. Prosty.
Wykonywanie prac wiertniczych
Jakie cechy posiada grubościenna rura płuczkowa?
A. Kształtem spiralnym na całej długości
B. Złączem czop x czop
C. Zgrubieniem w centralnej części
D. Złączem mufa x mufa
Organizacja i prowadzenie pra…

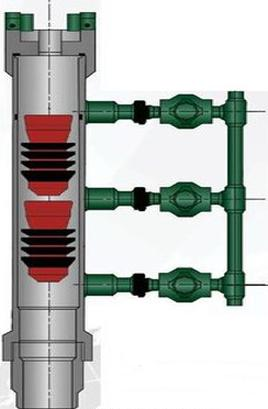

Przedstawiony na zdjęciu uszczelniacz (plug – tester) używany jest do wykonania
A. próby ciśnieniowej głowicy przeciwerupcyjnej ze szczękami pełnymi.
B. próby ciśnieniowej połączenia rur okładzinowych z więźbą rurową.
C. próby wytrzymałościowej rur okładzinowych.
D. próby chłonności.
Wykonywanie prac wiertniczych
Jakie czynności należy wykonać z zawiesiem linowym lub łańcuchowym przed jego kontrolą?
A. Pomalować.
B. Zdemontować tabliczki znamionowe.
C. Usunąć rdzę oraz smary.
D. Naoliwić.
Organizacja i prowadzenie pra…
Która z kolumn rur osłonowych może być dodatkowo wprowadzona do otworu wiertniczego, gdy pojawią się warstwy skalne utrudniające proces wiercenia?
A. Eksploatacyjna
B. Techniczna
C. Prowadnikowa
D. Wstępna
Organizacja i prowadzenie pra…
Liczba zamknięć głowic przeciwerupcyjnych montowanych na zakończeniu otworu wiertniczego jest uzależniona
A. wyłącznie od kategorii zagrożenia siarkowodorowego
B. od klasy ryzyka erupcyjnego oraz kategorii zagrożenia siarkowodorowego
C. wyłącznie od stopnia zagrożenia wybuchem metanu
D. od klasy ryzyka erupcyjnego oraz stopnia zagrożenia wybuchem metanu
Organizacja i prowadzenie pra…
Niezwykle wysokie ryzyko erupcyjne – pojawia się w odwiertach, gdy w nieorurowanej sekcji otworu występują pokłady o ciśnieniu złożowym zbliżonym do ciśnienia szczelinowania innych skał, lub gdy gradient ciśnienia złożowego przewyższa
A. 0,10 MPa/10 m
B. 0,12 MPa/10 m
C. 0,13 MPa/10 m
D. 0,11 MPa/10 m
Organizacja i prowadzenie pra…
Do otworu wiertniczego wypełnionego płuczką zapuszczono kolumnę obciążników o długości 155 m. Korzystając z podanych danych, oblicz ciężar tej kolumny, uwzględniając wyporność płuczki wiertniczej.
| Do obliczeń przyjmij: - masa jednostkowa obciążników m = 122,9 kg/m - gęstość stali ρst = 7800 kg/m3 - gęstość płuczki ρpł = 1200 kg/m3 - przyspieszenie ziemskie g = 10 m/s2 |
A. 161,2 kN
B. 225,1 kN
C. 190,5 kN
D. 219,1 kN
Organizacja i prowadzenie pra…
Jak brzmi nazwa narzędzia do prowadzenia otworów kierunkowych oraz poziomych?
A. Prowadnik.
B. Bulnos.
C. Pilot.
D. But.
Wykonywanie prac wiertniczych
Jaka jest podstawowa funkcja płuczki wiertniczej w systemach z otworem poziomym?
A. Zwiększenie tarcia w otworze
B. Zmniejszenie zużycia świdra
C. Podgrzewanie skał w otworze
D. Transport zwiercin z otworu na powierzchnię
Organizacja i prowadzenie pra…
Podczas trwania jednej zmiany wymieniono świder oraz dodano pięć rur płuczkowych do przewodu wiertniczego. Jaką łączną długość tych operacji należy wpisać w rubryce "zmiana narzędzia, dodawanie kawałka" w dziennym raporcie wiertniczym, jeśli średni czas wymiany świdra to 10 min, a średni czas dodawania rury płuczkowej wynosi 5 min?
A. 55 min
B. 15 min
C. 25 min
D. 35 min
Organizacja i prowadzenie pra…
Ile pomiarów kąta skrzywienia oraz azymutu można przeprowadzić w jednym marszu przy użyciu inklinometru typu multi shot w otworze wiertniczym?
A. maksymalnie 2 pomiary kąta skrzywienia i azymutu
B. maksymalnie 350 pomiarów kąta skrzywienia i azymutu
C. maksymalnie 250 pomiarów kąta skrzywienia i azymutu
D. maksymalnie 100 pomiarów kąta skrzywienia i azymutu
Wykonywanie prac wiertniczych
Przedstawione na rysunku urządzenie, stosowane w procesie wiercenia pozwala na
A. zatłoczenie cementu do otworu wiertniczego.
B. skręcanie i rozkręcanie rur płuczkowych.
C. doprowadzenie płuczki do przewodu wiertniczego.
D. skręcanie i rozkręcanie rur okładzinowych.
Wykonywanie prac wiertniczych
Określ charakter zużycia koronki rdzeniowej przedstawionej na rysunku.
A. Wytarcie pierścienia.
B. Utracone cuttery.
C. Wytarcie na średnicy.
D. Wyłamane ostrza.
Wykonywanie prac wiertniczych
Jaki nacisk na spód otworu wskazywany jest przez ciężarowskaz przedstawiony na rysunku?
A. 10 T
B. 29 T
C. 75 T
D. 110 T
GIW.13 Pytanie 437
Organizacja i prowadzenie pra…
Podczas realizacji procedury cementowania kolumny rur okładzinowych, kluczowym urządzeniem, którego wskazania powinny być monitorowane, jest
A. manometr na węźle zatłaczania
B. dynamometr
C. manometr na agregacie tłoczącym
D. ciężarowskaz
Wykonywanie prac wiertniczych
Rurę okładzinową umieszcza się w otworze wiertniczym na
A. linie stalowej
B. rurach płuczkowych
C. próbniku złoża
D. kablu geofizycznym
Organizacja i prowadzenie pra…
Aby wykonać pomiar krzywizny otworu wierconego po wrzuceniu inklinometru wrzutowego do przewodu wiertniczego, należy to zrobić przy
A. nieruchomym przewodzie wiertniczym, a po dokonaniu pomiaru trzeba wyciągnąć inklinometr z przewodu wiertniczego
B. nieruchomym przewodzie wiertniczym, a po dokonaniu pomiaru należy kontynuować wiercenie z inklinometrem w przewodzie wiertniczym
C. obracającym się przewodzie wiertniczym, a po dokonaniu pomiaru należy kontynuować wiercenie z inklinometrem w przewodzie wiertniczym
D. obracającym się przewodzie wiertniczym, a po dokonaniu pomiaru trzeba wyciągnąć inklinometr z przewodu wiertniczego
Organizacja i prowadzenie pra…
Termin "rury syfonowe" odnosi się do
A. przewodu instrumentacyjnego
B. rur okładzinowych
C. przewodu giętkiego (coiled tubing)
D. rur wydobywczych
