Formowanie mechaniczne szkła

Czym jest formowanie mechaniczne szkła?

Formowanie mechaniczne szkła to nadawanie kształtu wyrobowi szklanemu za pomocą maszyn i form, bez bezpośredniego ręcznego kształtowania przez hutnika. Stosuje się je głównie w produkcji seryjnej i masowej, gdzie kluczowe są:

• powtarzalność wymiarów kolejnych sztuk,
• duża wydajność (setki, a nawet tysiące sztuk na godzinę),
• jednakowa jakość wyrobów,
• niska cena jednostkowa dzięki automatyzacji.

To jeden z najważniejszych tematów w kwalifikacji CES.02 (Eksploatacja maszyn i urządzeń przemysłu szklarskiego). W pytaniach egzaminacyjnych trzeba znać konkretne metody, rozpoznawać schematy maszyn i typowe wyroby.

Typowe wyroby formowane mechanicznie

W produkcji masowej najczęściej wykonuje się:

• butelki (na napoje, alkohol, leki),
• słoiki (na żywność, kosmetyki),
• opakowania farmaceutyczne (fiolki, ampułki),
• opakowania kosmetyczne (buteleczki perfum, słoiki kremów),
• szklanki prasowane i kufle,
• salaterki, miski, talerze ze szkła prasowanego,
• klosze, izolatory,
• rury i pręty szklane,
• szkło budowlane (szyby, szkło zbrojone).

Cechy wyrobu formowanego mechanicznie

Wyroby mechaniczne można rozpoznać po charakterystycznych cechach:

• duża symetria kształtu — idealnie okrągłe przekroje, równe ścianki,
• jednakowe wymiary w kolejnych sztukach,
• linia podziału formy (szew) — widoczna pionowa linia w miejscu, gdzie schodzą się połówki formy,
• precyzyjnie wykonane elementy — gwint, kołnierz, dno z wytłoczonym znakiem producenta,
• brak „śladów hutnika" — nie ma cech indywidualnych typowych dla pracy ręcznej,
• dno równe lub z nieznacznym wgłębieniem (mark z numerem formy).

W pytaniach typu „który wyrób uformowano mechanicznie?" wybiera się ten z wyraźną symetrią, gwintem (butelka), regularnym kształtem — w odróżnieniu od wyrobów ręcznych (asymetryczne, indywidualne, np. wazon, kieliszek artystyczny).

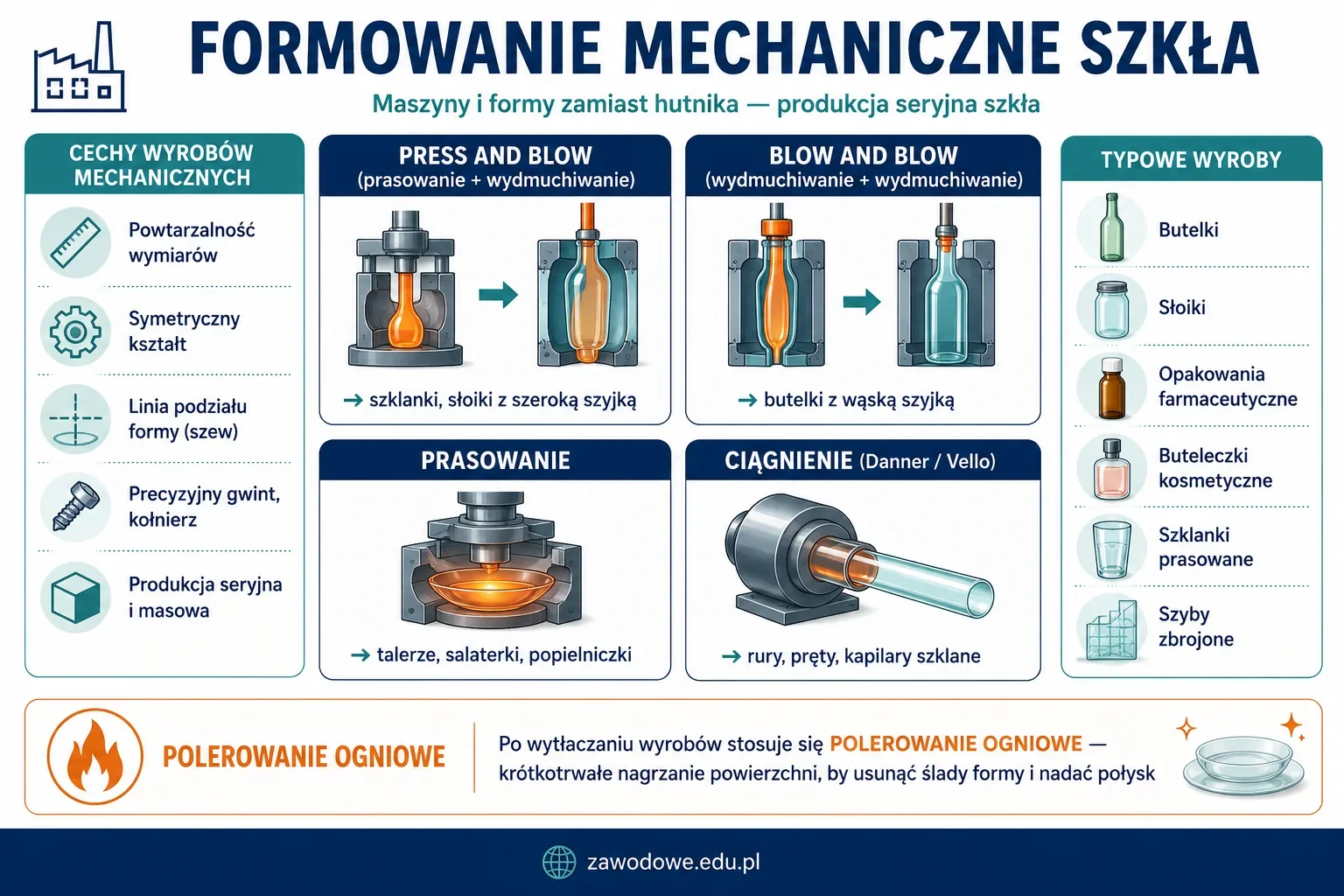

Główne metody formowania mechanicznego

1. Press and blow (prasowanie + wydmuchiwanie)

Metoda dwuetapowa, łącząca prasowanie i wydmuchiwanie:

1. Etap I — prasowanie: porcja masy szklanej (gob) wpada do formy wstępnej; stempel (tłok) wciska masę, formując wstępny kształt z grubymi ściankami i otworem.
2. Etap II — wydmuchiwanie: wstępniak przekładany jest do formy zasadniczej i tam wydmuchiwany sprężonym powietrzem do ostatecznego kształtu.

Zastosowanie: wyroby z szeroką szyjką — słoiki, szklanki, naczynia konserwowe, opakowania kosmetyczne (kremy).

Cechy wyrobu press and blow: równa grubość ścian, dokładne wymiary, czysta szyjka po prasowaniu.

2. Blow and blow (wydmuchiwanie + wydmuchiwanie)

Dwuetapowe wydmuchiwanie:

1. Etap I — formowanie wstępne: gob wpada do formy wstępnej, gdzie sprężone powietrze wydmuchuje go z dołu do góry tworząc bańkę i jednocześnie kształtuje szyjkę z gwintem.
2. Etap II — wydmuchiwanie zasadnicze: półwyrób przenoszony jest do formy zasadniczej, gdzie sprężone powietrze nadaje mu ostateczny kształt.

Zastosowanie: wyroby z wąską szyjką — butelki (napoje, alkohole, perfumy, leki). Klasyczna metoda do butelek z gwintowaną szyjką.

To najczęstsza metoda w pytaniach CKE o produkcję butelek.

3. Prasowanie

Najprostsza metoda mechaniczna:

1. porcja masy wpada do formy,
2. stempel prasuje masę, nadając ostateczny kształt.

Zastosowanie: wyroby otwarte z grubymi ściankami:

• talerze i salaterki ze szkła prasowanego,
• popielniczki, misy, świeczniki,
• klosze, izolatory.

Nie nadaje się do wyrobów wąskich i z otworem zwężonym (tam potrzebne jest wydmuchiwanie).

4. Wytłaczanie

Wytłaczanie to wariant prasowania połączony z wydmuchiwaniem lub tłoczeniem masy przez matrycę. Stosuje się m.in. do:

• prętów szklanych (matryca o przekroju kołowym),
• profili szklanych,
• niektórych półfabrykatów.

5. Ciągnienie — Danner, Vello, Fourcault, Pittsburgh

Ciągnienie to formowanie szkła przez stałe wyciąganie rozgrzanej masy. Stosowane do:

• rur szklanych,
• prętów szklanych,
• włókien optycznych i specjalnych.

Metoda Dannera

Schemat charakterystyczny: rozgrzane szkło spływa na obracający się walec ceramiczny (mufla), z którego jest wyciągane jako rura lub pręt. Wewnątrz walca przepływa powietrze, tworzące światło rury.

Metodą Dannera wytwarza się rury i pręty szklane o średnicy od kilku milimetrów do kilku centymetrów (m.in. szkło laboratoryjne, ampułki, świetlówki).

Metoda Vello

Alternatywna metoda ciągnienia rur — masa szklana spływa pionowo w dół przez pierścień (matrycę) z trzpieniem; rura jest ciągniona z dołu.

Vello sprawdza się dla rur o większych średnicach niż Danner.

Fourcault i Pittsburgh

To historyczne metody ciągnienia szkła płaskiego (szyb okiennych), dziś w dużej mierze zastąpione metodą float (przelewania szkła po roztopionej cynie):

• Fourcault — ciągnienie pionowe szyby z wanny szklarskiej przez szczelinę,
• Pittsburgh — ulepszona wersja, bardziej wydajna,
• Libbey-Owens — ciągnienie z wygięciem do poziomu.

6. Walcowanie — szkło zbrojone

Szkło zbrojone (z siatką metalową w środku) produkuje się przez walcowanie:

1. masa szklana wypływa z wanny i przechodzi między dwoma walcami (górnym i dolnym),
2. siatka metalowa wkłada się pomiędzy dwie warstwy szkła,
3. grubość szyby ustala się walcem górnym (regulowanym), który dociska masę,
4. szkło wychodzi z walców jako wstęga o określonej grubości.

Walcem regulującym grubość jest zawsze walec górny — to typowe pytanie egzaminacyjne.

Szkło zbrojone stosuje się tam, gdzie ważne jest bezpieczeństwo — drzwi przeszklone, klatki schodowe, świetliki — bo siatka utrzymuje odłamki w razie stłuczenia.

Maszyny formujące — automaty IS

W produkcji butelek i słoików najczęściej stosowane są automaty IS (Individual Section — sekcyjne):

• składają się z kilku niezależnych sekcji (6, 8, 10, 12, 16 sekcji),
• każda sekcja produkuje butelkę niezależnie,
• maszyna jako całość osiąga wysoką wydajność (setki sztuk na minutę),
• działają w trybie blow and blow lub press and blow (z wymiennymi formami).

Dobór automatu zależy od wymiarów wyrobu — w pytaniach z tabelą trzeba dobrać automat do butelki o danej wysokości, średnicy główki i średnicy korpusu. Klucz: porównanie wymiarów butelki z zakresem roboczym automatu z tabeli.

Zasilanie maszyny — gob feeder

Gob feeder (zasilacz porcjowy) to urządzenie podające porcje masy szklanej (goby) do form. Schemat działania:

1. masa szklana wypływa z gardzieli wanny przez otwór,
2. nożyce hydrauliczne odcinają porcję,
3. plonger (tłok) dawkuje równo ilość masy,
4. gob spada do rynienki i trafia do formy wstępnej.

W pytaniach CKE „rodzaj zasilania maszyny szklarskiej" — odpowiedzią jest najczęściej zasilanie porcjowe (gob feeder) lub w starszych konstrukcjach zasilanie podciśnieniowe (suckup).

Polerowanie ogniowe — wykończenie wytłaczanych wyrobów

Wyroby formowane przez wytłaczanie/prasowanie mają na powierzchni matowe ślady formy i drobne nierówności. Aby je usunąć i nadać połysk, stosuje się polerowanie ogniowe.

Polega na krótkotrwałym, intensywnym ogrzaniu powierzchni wyrobu palnikami gazowymi do temperatury, w której szkło staje się plastyczne — szkło rozpuszcza swoje mikronierówności i powierzchnia staje się gładka i lśniąca.

Bezpośrednio po formowaniu metodą wytłaczania, w celu wypolerowania powierzchni, wykonuje się polerowanie ogniowe.

Wady wyrobów mechanicznych

Typowe wady wyrobów formowanych mechanicznie:

• kropla lub lej na szyjce — niedokładnie odcięty gob, zbyt szybkie zamknięcie formy,
• fałda na szyjce (np. wynikająca z nieprawidłowego cięcia goba lub przesunięcia formy) — częsta wada w pytaniach z rysunkiem,
• niedopalenie szwów — widoczna linia podziału formy,
• pęcherze powietrza w masie,
• kamienie szklane (niezeszklone fragmenty),
• smugi i różnobarwność,
• niedokładny gwint — może uniemożliwić zakręcenie.

Wada na szyjce butelki (typowe pytanie CKE) najczęściej wynika z:

• niewłaściwego cięcia goba (krzywy, zbyt długi),
• przesunięcia formy lub zużycia stempla,
• zbyt niskiej/wysokiej temperatury masy,
• nieprawidłowego ciśnienia powietrza podczas wydmuchiwania.

Formowanie mechaniczne a ręczne

W pytaniach typu „który wyrób uformowano ręcznie?" wybiera się ten z cechami indywidualnymi — asymetria, ślady narzędzi, brak linii podziału formy.

Częste pomyłki — nie myl tego!

• press and blow ≠ blow and blow — pierwsze to prasowanie + wydmuchiwanie (słoiki, szklanki); drugie to dwa wydmuchiwania (butelki).
• prasowanie ≠ wytłaczanie — prasowanie to nadanie kształtu w zamkniętej formie (talerze); wytłaczanie to przepychanie masy przez matrycę (pręty, profile).
• Danner ≠ Vello — to dwie różne metody ciągnienia rur: Danner — walec ceramiczny poziomy, Vello — pionowe spływanie przez pierścień.
• walcowanie ≠ wydmuchiwanie — walcowanie to formowanie płaskich tafli i wstęg (szyby zbrojone), wydmuchiwanie to nadanie objętości (butelki).
• szkło zbrojone produkuje się walcami, walec górny reguluje grubość — pułapka egzaminacyjna.
• polerowanie ogniowe ≠ lakierowanie — polerowanie to nagrzewanie, lakierowanie to nakładanie powłoki.
• automat IS to nie pojedyncza maszyna — to maszyna z wieloma sekcjami pracującymi równolegle.
• gob feeder ≠ zasilacz wanny — gob feeder podaje porcje do form, palnik wanny ogrzewa masę szklaną.
• wyrób mechaniczny nie zawsze ma linię formy — w prasowaniu może jej nie być, ale w wydmuchiwaniu zwykle tak.

Najważniejsze do zapamiętania

Formowanie mechaniczne szkła to produkcja seryjna za pomocą maszyn i form. Główne metody to press and blow (słoiki, szklanki), blow and blow (butelki z wąską szyjką), prasowanie (talerze, salaterki), wytłaczanie (pręty, profile) oraz ciągnienie metodą Dannera lub Vello (rury, pręty). Szkło zbrojone produkuje się przez walcowanie, a grubość reguluje walec górny. Po wytłaczaniu wyrobów stosuje się polerowanie ogniowe, aby uzyskać połysk. Wyrób mechaniczny rozpoznasz po symetrii, linii podziału formy, gwincie, w odróżnieniu od asymetrycznych wyrobów ręcznych.
