Instalacja elektryczna

Czym jest instalacja elektryczna?

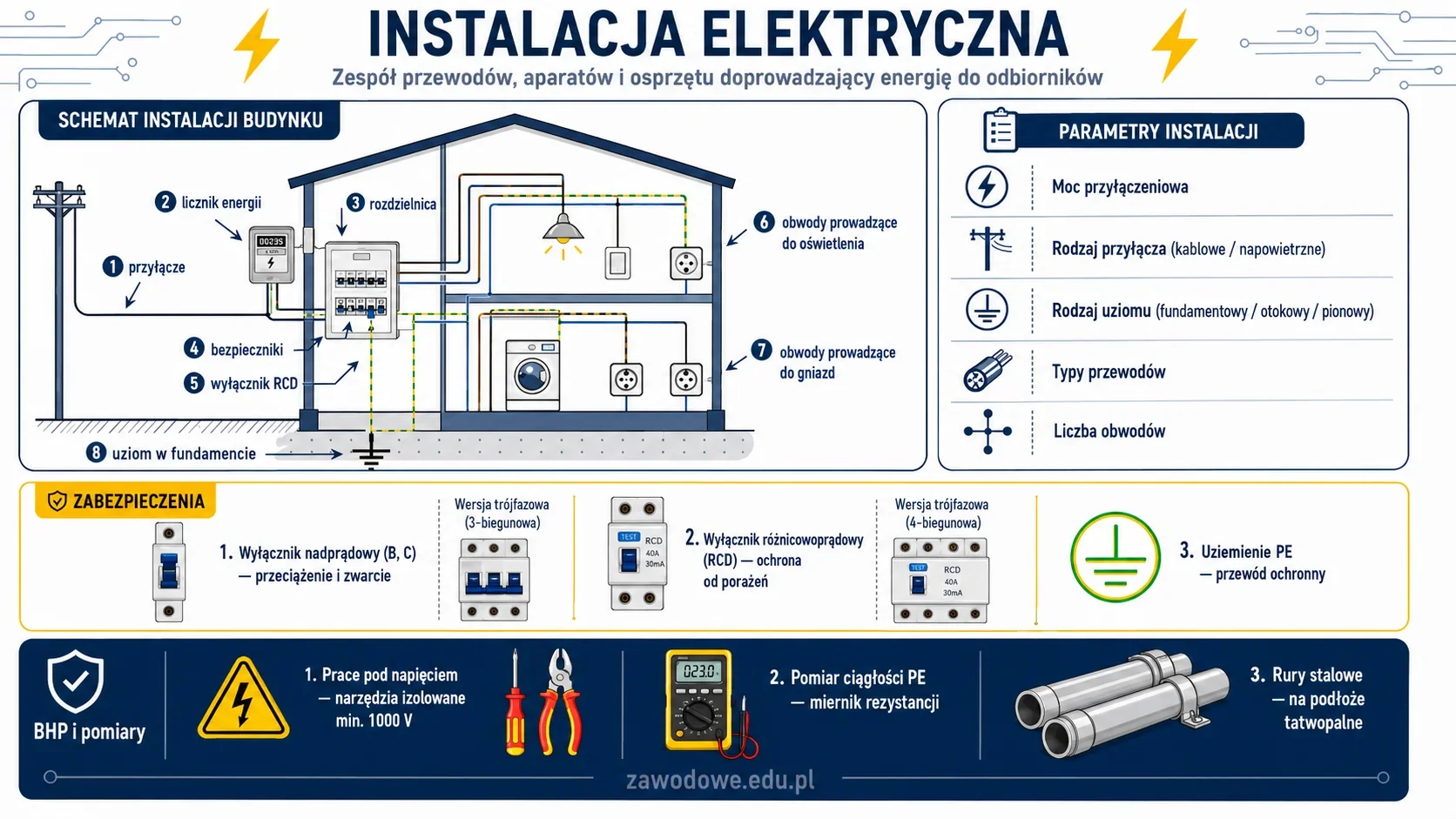

Instalacja elektryczna to zespół połączonych ze sobą przewodów, aparatów, zabezpieczeń i osprzętu, których zadaniem jest doprowadzenie energii elektrycznej do odbiorników w budynku lub obiekcie. To jedno z podstawowych pojęć w kwalifikacji ELE.02 (Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych).

W pytaniach egzaminacyjnych instalację elektryczną rozpoznaje się często po zestawie parametrów opisujących cały układ zasilania i rozprowadzenia energii, a nie tylko pojedynczy element.

Typowe parametry instalacji elektrycznej

Do podstawowych danych technicznych instalacji elektrycznej należą:

• moc przyłączeniowa — moc przewidziana do poboru przez obiekt, określana w warunkach przyłączenia,
• rodzaj przyłącza — np. kablowe lub napowietrzne,
• rodzaj uziomu — np. fundamentowy, otokowy, pionowy,
• typy przewodów — dobrane do sposobu prowadzenia instalacji i obciążenia,
• liczba obwodów — np. osobne obwody oświetleniowe, gniazd wtyczkowych, urządzeń dużej mocy.

Jeżeli w tabeli pojawiają się jednocześnie: moc przyłączeniowa, przyłącze, uziom, przewody i liczba obwodów, to opis dotyczy instalacji elektrycznej budynku jako całości — a nie linii kablowej czy instalacji odgromowej.

Linia kablowa zasilająca budynek dotyczy tylko sposobu doprowadzenia energii do obiektu. Instalacja odgromowa chroni przed wyładowaniami atmosferycznymi i opisuje się ją parametrami zwodów, przewodów odprowadzających i rezystancji uziomu.

Zabezpieczenia w instalacji elektrycznej

W typowej instalacji budynkowej stosuje się trzy podstawowe rodzaje ochrony:

• wyłącznik nadprądowy (instalacyjny) — np. typu B16, B25, C16; chroni przed przeciążeniem i zwarciem w obwodzie,
• wyłącznik różnicowoprądowy (RCD) — np. 30 mA, AC lub A; chroni przed porażeniem prądem i prądami upływowymi (typowe znamionowe: 25 A lub 40 A / 30 mA),
• przewód ochronny PE i uziemienie — odprowadza prąd doziemny i wyrównuje potencjały.

Przeciążenie instalacji

Przeciążenie instalacji elektrycznej to stan, w którym przez przewód lub obwód płynie prąd większy niż dopuszczalny długotrwale, mimo że obwód nie jest zwarty. Powoduje nagrzewanie się przewodów i izolacji, a w skrajnych przypadkach pożar. Wyłącznik nadprądowy ma za zadanie odłączyć obwód, zanim przegrzanie spowoduje uszkodzenie.

Dobór przewodu do zabezpieczenia

Przekrój przewodu dobiera się z tabeli obciążalności prądowej tak, aby długotrwała obciążalność przewodu była nie mniejsza niż prąd znamionowy zabezpieczenia. Dla typowej instalacji wtynkowej w mieszkaniu:

• wyłącznik B16 → przewód miedziany min. 1,5 mm² (obwody oświetleniowe), w praktyce częściej 2,5 mm²,
• wyłącznik B20–B25 → przewód miedziany 2,5 mm² lub większy,
• wyłącznik B32 i większy → przekrój 4 mm² lub większy.

Dokładny dobór zawsze sprawdza się w tabeli obciążalności podanej w pytaniu — egzamin opiera się na wartościach z tabeli, a nie z pamięci.

Osprzęt instalacyjny

Rury instalacyjne

• na łatwopalne podłoże (np. drewno) stosuje się rury stalowe (metalowe) — niepalne; rur z PVC nie wolno tam stosować,
• rury sztywne PVC (RL, RS) — w instalacjach podtynkowych i na ścianach niepalnych,
• rury elastyczne karbowane (peszle) — w instalacjach pod tynkiem, ułatwiają wciąganie i wymianę przewodów.

Puszki

• puszki natynkowe (n/t) — montaż na tynku, w pomieszczeniach suchych,
• puszki podtynkowe (p/t) — wpuszczane w ścianę,
• puszki hermetyczne (IP44 i wyższe) — pomieszczenia wilgotne, łazienki, na zewnątrz.

Przy wymianie instalacji wykonanej na tynku w pomieszczeniu suchym stosuje się puszkę natynkową (do montażu na ścianie, bez wpuszczania w mur).

Gniazda w łazience (instalacja TN-S)

W łazience należy stosować gniazdo wtyczkowe ze stykiem ochronnym (z bolcem PE) i o podwyższonym stopniu ochrony — IP44 lub wyższy — odporne na pryskającą wodę. W systemie TN-S przewód ochronny PE jest poprowadzony oddzielnie od neutralnego N, więc gniazdo musi mieć styk ochronny dołączony do PE.

Narzędzia do montażu

Do rur PVC sztywnych

Oprócz przymiaru i młotka, do montażu sztywnych rur elektroinstalacyjnych z PVC potrzebne są m.in.:

• piłka (do cięcia rur),
• rozwiertak / nożyk do gratowania krawędzi,
• gładzik / pilnik,
• sprężyna do gięcia rur lub urządzenie do gięcia (przy większych średnicach).

Prace pod napięciem

Prace prowadzone pod napięciem w instalacji domowej (230 V) wymagają narzędzi izolowanych o napięciu izolacji minimum 1000 V — typowe oznaczenie na narzędziach to 1000 V i symbol podwójnego trójkąta. To bezwzględny wymóg BHP.

Pomiary w instalacji

• Ciągłość przewodu PE sprawdza się miernikiem rezystancji (omomierzem / miernikiem małych rezystancji), w trybie pomiaru ciągłości — wartość powinna być bliska zero.
• Pomiar energii pobieranej przez użytkownika realizuje licznik energii włączony szeregowo w obwód zasilający (układ z licznikiem i obciążeniem).
• Przy odłączonych łącznikach w danym obwodzie można wykonać pomiar rezystancji izolacji lub rezystancji uziemienia — pomiar wymagający stanu bez napięcia.

Wymiana uszkodzonego fragmentu przewodu w rurze peszla

Typowa kolejność czynności:

1. Wyłączenie zasilania obwodu i sprawdzenie braku napięcia.
2. Demontaż osprzętu (gniazda, łącznika, puszki) na końcach uszkodzonego odcinka.
3. Odłączenie i wyciągnięcie uszkodzonego przewodu z rury (peszla), zwykle z pomocą sprężyny / drutu wciągowego wciągniętego od strony nowego.
4. Wciągnięcie nowego przewodu o właściwym przekroju i izolacji.
5. Podłączenie końcówek w puszkach i osprzęcie zgodnie z oznaczeniami żył (L, N, PE).
6. Sprawdzenie pomiarami (ciągłość PE, rezystancja izolacji) przed załączeniem napięcia.
7. Załączenie zasilania i kontrola działania.

Konserwacja i przeglądy

Czynności konserwacyjne to działania utrzymujące instalację w sprawności technicznej, np.:

• dokręcanie zacisków przewodów,
• czyszczenie styków łączników i gniazd,
• wymiana zużytych elementów osprzętu,
• kontrola stanu izolacji widocznych odcinków,
• okresowe pomiary kontrolne.

Przeglądy instalacji elektrycznej obejmują oględziny, sprawdzenia działania zabezpieczeń i pomiary kontrolne. Do przeglądu nie należą prace projektowe ani rozbudowa instalacji (np. dokładanie nowych obwodów) — to inne kategorie prac.

Awarie — typowe przyczyny

Zwęglenie izolacji na końcu przewodu fazowego blisko zacisku w puszce rozgałęźnej to klasyczna usterka, której przyczyną jest luźne, niedokręcone połączenie zaciskowe. W miejscu złego styku rośnie rezystancja przejścia, wydziela się ciepło, izolacja przegrzewa się i ulega zwęgleniu. Rozwiązanie: dokręcenie zacisku lub wymiana złącza i uszkodzonego odcinka przewodu.

Schematy i plany instalacji

W egzaminie często pojawiają się pytania o zgodność schematu montażowego z planem instalacji. Warto sprawdzić:

• liczbę i typ obwodów,
• układ łączników (jedno- / dwubiegunowe, schodowe, krzyżowe),
• liczbę gniazd i punktów oświetleniowych,
• prawidłowe oznaczenia żył (L — fazowy, N — neutralny, PE — ochronny).

Częste pomyłki — nie myl tego!

• instalacja elektryczna ≠ linia kablowa — linia kablowa to sposób doprowadzenia energii do budynku, instalacja to wszystko wewnątrz.
• instalacja elektryczna ≠ instalacja odgromowa — odgromowa chroni przed wyładowaniami atmosferycznymi, parametry to zwody i rezystancja uziomu.
• przeciążenie ≠ zwarcie — przeciążenie to za duży prąd przy sprawnym obwodzie; zwarcie to bezpośrednie zwarcie żył ze sobą lub do ziemi.
• wyłącznik nadprądowy ≠ różnicowoprądowy (RCD) — pierwszy chroni przewody (przed przeciążeniem i zwarciem), drugi chroni człowieka (przed porażeniem).
• rury PVC nie nadają się na łatwopalne podłoże — tam stosuje się rury stalowe.
• „narzędzia izolowane 1000 V" nie oznaczają napięcia pracy, tylko napięcie izolacji narzędzia — to wartość dopuszczalna.
• konserwacja ≠ projektowanie ani rozbudowa — dokładanie obwodów nie jest częścią przeglądu.

Najważniejsze do zapamiętania

Instalacja elektryczna to zespół przewodów, aparatów, zabezpieczeń i osprzętu w budynku, opisywany m.in. przez moc przyłączeniową, rodzaj przyłącza, rodzaj uziomu, typy przewodów i liczbę obwodów. Chronią ją wyłączniki nadprądowe (przed przeciążeniem i zwarciem) oraz RCD (przed porażeniem). Prace pod napięciem prowadzi się narzędziami izolowanymi min. 1000 V. Na łatwopalne podłoże stosuje się rury stalowe. W łazience (TN-S) — gniazdo ze stykiem ochronnym i IP44. Zwęglenie izolacji w puszce najczęściej wynika z luźnego zacisku.
