Przewód instalacyjny do instalacji podtynkowej

Co to jest przewód do instalacji podtynkowej?

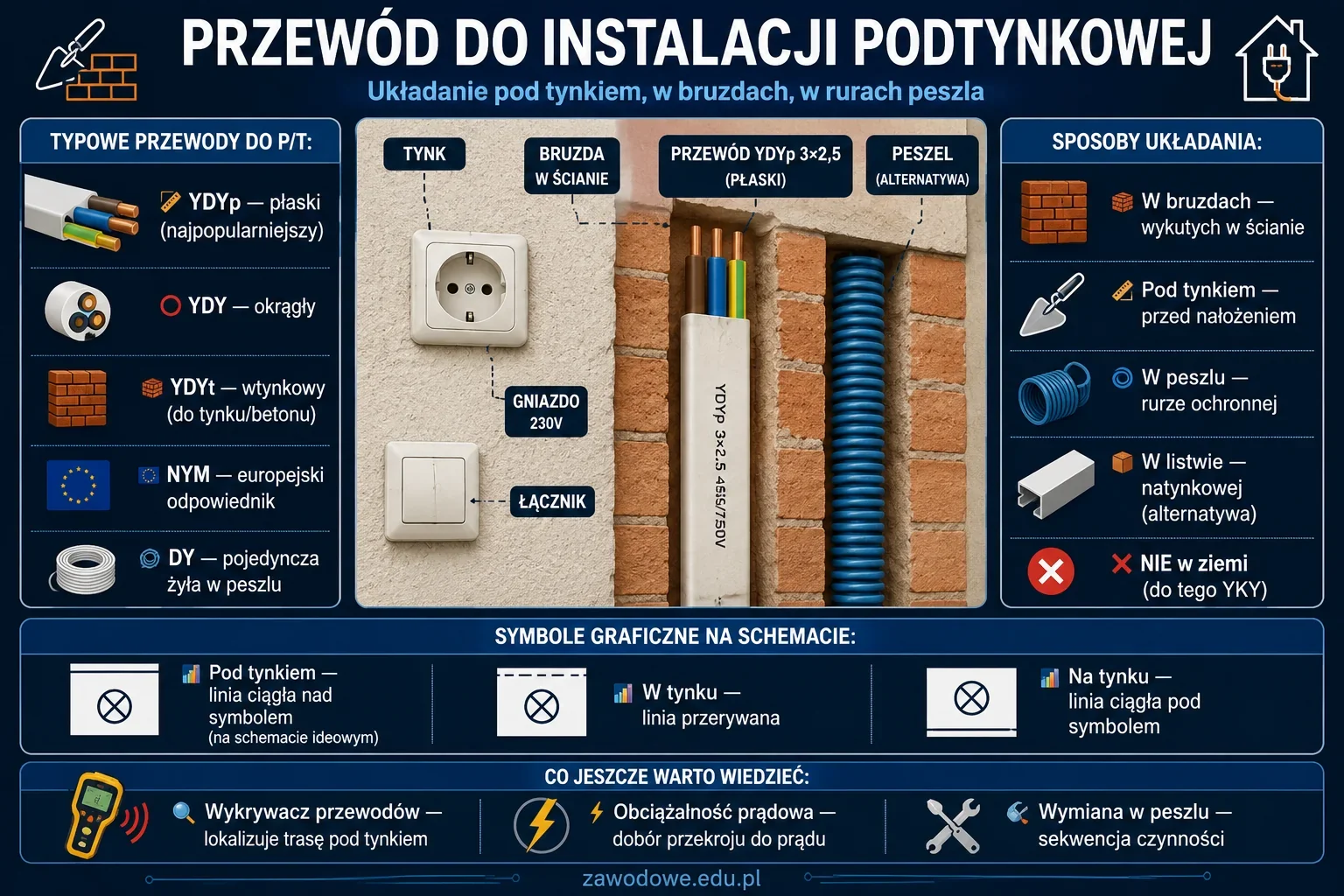

Przewód instalacyjny do instalacji podtynkowej to przewód elektryczny przeznaczony do układania na stałe w bruzdach wykutych w ścianie, pod warstwą tynku lub w rurach ochronnych (peszel) — w sposób niewidoczny w gotowym pomieszczeniu. To standardowy sposób wykonywania instalacji elektrycznych w polskich mieszkaniach, domach jednorodzinnych, biurach i obiektach użyteczności publicznej.

Typowymi przedstawicielami przewodów do instalacji podtynkowych są rodzina YDY (miedziane, jednodrutowe, w izolacji i powłoce PVC) — w szczególności YDYp (płaski, najpopularniejszy) — oraz ich europejski odpowiednik harmonizowany NYM. W instalacjach układanych w rurach peszla często stosuje się też pojedyncze przewody DY (żyła z izolacją, bez wspólnej powłoki).

To częsty temat egzaminacyjny w kwalifikacji ELE.02 (Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych) — pytania CKE wokół instalacji podtynkowych obejmują 5 powiązanych obszarów:

1. Wybór odpowiedniego przewodu (YDY, YDYp, NYM, DY) — z rysunku lub opisu,
2. Symbole graficzne prowadzenia przewodów w tynku / pod tynkiem / na tynku,
3. Dobór przekroju na podstawie tabeli obciążalności prądowej,
4. Wykrywanie i lokalizacja przewodów pod tynkiem (przyrządy do detekcji),
5. Osprzęt instalacyjny — peszle, rury, listwy, uchwyty.

Typowe przewody do instalacji podtynkowych

W instalacjach podtynkowych w Polsce stosuje się kilka rodzajów przewodów miedzianych jednodrutowych:

Najczęstszy wybór: w 90%+ instalacji domowych używa się YDYp (3×1,5 mm² do oświetlenia, 3×2,5 mm² do gniazd 230V).

Pełne omówienie każdego rodzaju w hasłach: przewód YDYp, przewód YDYn, oznaczenia przewodów i kabli harmonizowane.

NYM — co to znaczy?

NYM to niemiecki/europejski odpowiednik YDY w systemie oznaczeń harmonizowanych (PN-HD):

NYM ma identyczną konstrukcję jak YDY — miedziane żyły jednodrutowe w PVC. W polskich hurtowniach oba symbole są używane wymiennie. Pełne omówienie w haśle oznaczenia harmonizowane.

Cechy przewodu do instalacji podtynkowych

Typowy przewód p/t (do układania pod tynkiem) ma kilka cech wspólnych:

• wspólna powłoka zewnętrzna PVC (osłaniająca wszystkie żyły),
• żyły jednodrutowe miedziane (sztywne, klasa 1),
• izolacja kolorowa każdej żyły osobno,
• przeznaczenie do układania STAŁEGO (nie do przenoszenia),
• napięcie znamionowe typowo 450/750 V,
• kolory żył wg PN-HD 308 S2:
• brązowy / czarny / szary — fazy (L1, L2, L3),
• niebieski — neutralny (N),
• żółto-zielony — ochronny (PE).

Pełne omówienie kolorów w hasłach przewód neutralny i przewód PE.

Rozpoznanie z rysunku — co wybrać?

„Na którym rysunku przedstawiono przewód, który należy zastosować do wykonywania instalacji podtynkowej oświetlenia klatki schodowej?"

Klasyczne pytanie CKE z 4 rysunkami. Trzeba wybrać przewód, który:

✅ PASUJE: YDY, YDYp, YDYt, NYM (klasyczne instalacyjne)

❌ NIE pasuje:

Klucz rozpoznawania na ilustracji

Przewód podtynkowy poznajemy po:

• białej lub szarej powłoce zewnętrznej,
• kilku izolowanych żyłach wewnątrz,
• zwartej budowie (do montażu nieruchomego),
• żyłach sztywnych (jednodrutowych),
• klasycznych kolorach (brąz/niebieski/żółto-zielony).

Symbole graficzne prowadzenia przewodów

„Którym symbolem graficznym oznacza się prowadzenie przewodów w tynku na schemacie ideowym projektowanej instalacji elektrycznej?"

To bardzo częste pytanie CKE (19 wyświetleń/mies w wyszukiwarce — kluczowy temat). Na schematach instalacji rozróżnia się trzy sposoby prowadzenia:

Te trzy symbole trzeba znać na pamięć — pojawiają się w wielu pytaniach CKE z rysunkami schematów elektrycznych.

Pełne omówienie wszystkich symboli graficznych w haśle symbole graficzne prowadzenia przewodów.

Obciążalność prądowa — dobór przekroju przewodu

„Korzystając z tabeli obciążalności prądowej przewodów, dobierz przewód o najmniejszym przekroju żył miedzianych do wykonania trójfazowej instalacji wtynkowej, która jest zabezpieczona wyłącznikiem instalacyjnym z oznaczeniem…"

To kluczowe pytanie egzaminacyjne wymagające odczytania tabeli obciążalności prądowej.

Co to jest obciążalność prądowa?

Obciążalność prądowa (oznaczana Iz) to maksymalna wartość prądu, jaki przewód może bezpiecznie przewodzić przy określonym sposobie ułożenia, bez przekroczenia dopuszczalnej temperatury żył (typowo 70°C dla izolacji PVC).

Typowa tabela obciążalności (PVC miedź, w tynku)

Uwaga: wartości obciążalności zależą od sposobu układania (w tynku, na powietrzu, w ziemi, w peszlu, w wiązkach). Tabele CKE zwykle podają konkretne warunki.

Jak dobrać przekrój — krok po kroku

1. Sprawdź zabezpieczenie — np. wyłącznik instalacyjny B16 (16 A),
2. Znajdź w tabeli najmniejszy przekrój, którego obciążalność ≥ prądowi wyłącznika,
3. Dla B16 trójfaz.: 14 A < 16 A, więc 1,5 mm² NIE wystarczy → wybieramy 2,5 mm² (19 A > 16 A) ✅

Zasada: przewód musi wytrzymać prąd, jaki przepuści wyłącznik zanim zadziała ochrona.

Najczęstsze pary „zabezpieczenie ↔ przekrój"

Wykrywanie przewodów pod tynkiem

„Na którym rysunku przedstawiono przyrząd do lokalizowania trasy przebiegu przewodów instalacyjnych pod tynkiem?"

Poprawna odpowiedź: wykrywacz przewodów / detektor instalacji ✅

Typy wykrywaczy przewodów pod tynkiem

Popularne marki: Bosch GMS, Stanley FatMax, Fluke, Brennenstuhl, NeoTools.

Czego NIE jest wykrywacz przewodów

W pytaniach CKE pojawiają się jako dystraktory:

• ❌ multimetr — mierzy napięcie, ale NIE lokalizuje pod tynkiem,
• ❌ megaomomierz — mierzy izolację, nie wykrywa położenia,
• ❌ probówka próbnik napięcia — wykrywa fazę, ale tylko na otwartych końcach,
• ❌ luksomierz — mierzy natężenie światła.

Osprzęt do instalacji podtynkowych

„Który z przedstawionych na rysunkach elementów osprzętu należy zastosować do ułożenia dwóch przewodów DY 1,5 mm² pod tynkiem w pomieszczeniu mieszkalnym?"

Poprawna odpowiedź: rura instalacyjna (peszel) lub rurka karbowana ✅

Pojedyncze przewody DY (bez wspólnej powłoki) wymagają osobnej osłony — nie wolno ich układać bezpośrednio w tynku. Konieczna jest rura ochronna.

Typy osprzętu instalacyjnego

Klasy peszli

Pełne omówienie wymiany przewodów w peszlu w haśle wymiana przewodu w peszlu.

Wymiana przewodu w instalacji podtynkowej

„Jakie działania oraz w jakiej sekwencji powinny zostać przeprowadzone przy wymianie uszkodzonego fragmentu przewodu w instalacji umieszczonej w rurach peszla?"

Procedura wymiany — kolejność:

1. Odłączyć zasilanie w skrzynce bezpieczników,
2. Sprawdzić brak napięcia próbnikiem (multimetrem, próbnikiem napięcia),
3. Wyciągnąć stary przewód z peszla,
4. Przygotować nowy przewód o właściwym przekroju i kolorystyce,
5. Wciągnąć nowy przewód przez peszel (z użyciem sondy / drutu wciągającego),
6. Podłączyć żyły w puszkach łączeniowych zgodnie z kolorami,
7. Sprawdzić ciągłość i izolację (megaomomierzem),
8. Załączyć zasilanie i sprawdzić działanie.

Pełne omówienie w haśle wymiana przewodu w peszlu.

Czego NIE wybierać do instalacji podtynkowych

Klasyczne dystraktory egzaminacyjne — przewody, których NIE używamy w typowych podtynkach domowych:

• ❌ OMY, OWY — przewody przenośne (do żelazka, narzędzi); NIE do stałych instalacji,
• ❌ YKY — kabel do układania w ziemi, nie w tynku,
• ❌ AsXSn — aluminiowy samonośny do linii napowietrznych,
• ❌ Skrętka UTP / FTP — sieciowy, nie zasilający,
• ❌ Przewody koncentryczne — antenowe / TV,
• ❌ HDMI, USB — sygnałowe, nie zasilające.

Powiązane tematy

• Przewód YDYp — najpopularniejszy przewód podtynkowy w domach.
• Przewód YDYn — samonośny wariant rodziny YDY (top 2 wiki!).
• Wymiana przewodu w peszlu — procedura wymiany krok po kroku.
• Symbole graficzne prowadzenia przewodów — oznaczanie p/t, w tynku, n/t na schematach.
• Oznaczenia przewodów i kabli harmonizowane — europejskie odpowiedniki (NYM jako YDY).
• Przewód neutralny — niebieska żyła N.
• Przewód PE — żółto-zielona żyła ochronna.
• Napięcie znamionowe przewodu U₀/U — interpretacja 450/750V.
• Schemat jednokreskowy instalacji elektrycznej — projektowanie z YDYp pod tynkiem.

Częste pomyłki — nie myl tego!

• Podtynkowy ≠ wtynkowy — podtynkowy znaczy „pod warstwą tynku" (przewód układany przed otynkowaniem); wtynkowy (YDYt) znaczy „w warstwie tynku" (zatopiony bezpośrednio).
• Symbol w tynku ≠ symbol pod tynkiem — to różne symbole graficzne na schemacie ideowym! Linia przerywana (w tynku) vs ciągła nad symbolem (p/t).
• YDYp ≠ DY — YDYp ma wspólną powłokę i kilka żył; DY to pojedyncza żyła, wymaga peszla.
• Przewód podtynkowy ≠ kabel ziemny — do tynku YDYp/YDY; do ziemi YKY.
• Skrętka UTP to NIE przewód podtynkowy — to przewód teleinformatyczny, NIE zasilający.
• Wykrywacz przewodów ≠ multimetr — multimetr mierzy, wykrywacz lokalizuje położenie.
• Obciążalność prądowa zależy od sposobu układania — przewód w tynku ma niższą obciążalność niż na powietrzu (gorsze chłodzenie).
• Wyłącznik B16 ≠ przewód 1,5 mm² trójfaz. — dla B16 w 3-faz. potrzeba 2,5 mm² (1,5 mm² wytrzyma tylko 14 A).
• NYM = YDY — to dwa oznaczenia tej samej konstrukcji (NYM europejskie, YDY polskie).
• Peszel klasa 320N to nie do betonu — do betonu potrzeba klasy ciężkiej 750N+.

Najważniejsze do zapamiętania

Przewód do instalacji podtynkowej to przewód układany na stałe pod tynkiem, w bruzdach lub w rurach peszla. Typowe wybory:

• YDYp — płaski, najpopularniejszy w domach,
• YDY — okrągły, uniwersalny,
• YDYt — wtynkowy (bezpośrednio w tynku),
• NYM — europejski odpowiednik YDY,
• DY — pojedyncza żyła w peszlu (wymaga osłony).

Klasyczne pytania CKE — 5 obszarów:

• Wybór przewodu z rysunku → YDY/YDYp w białej powłoce z 3 żyłami (NIE skrętka, NIE OMY, NIE YKY).
• Symbole graficzne: linia przerywana = w tynku, ciągła nad symbolem = pod tynkiem, ciągła pod = na tynku.
• Obciążalność prądowa: dobór przekroju do prądu wyłącznika (B16 → 2,5 mm² trójfazowy).
• Wykrywacz przewodów pod tynkiem → przyrząd lokalizujący (NIE multimetr).
• Osprzęt do DY 1,5 mm² pod tynkiem → rura instalacyjna / peszel (DY wymaga osłony).

Procedura wymiany w peszlu: odłącz zasilanie → sprawdź brak napięcia → wyciągnij stary → wciągnij nowy → podłącz w puszkach → sprawdź ciągłość → załącz zasilanie.

Standardowe pary: B10 → 1,5 mm² (oświetlenie); B16 → 2,5 mm² (gniazda); B20-25 → 4 mm² (kuchnia).
