Przewód PE

Co to jest przewód PE?

Przewód PE (z ang. Protective Earth — uziemienie ochronne) to przewód ochronny w instalacji elektrycznej, służący do ochrony ludzi przed porażeniem prądem elektrycznym w sytuacji, gdy dojdzie do uszkodzenia izolacji urządzenia lub pojawienia się niebezpiecznego napięcia na metalowej obudowie.

W normalnie działającej instalacji przewodem PE NIE płynie prąd — to przewód „zapasowy", który wchodzi do akcji tylko w razie awarii. Gdy doszłoby do uszkodzenia (np. przebicia żyły fazowej na obudowę urządzenia), prąd zwarcia popłynie przewodem PE do uziemienia, co spowoduje zadziałanie zabezpieczenia — wyłącznika nadprądowego (S-301) lub wyłącznika różnicowoprądowego (RCD). Dzięki temu osoba dotykająca obudowy nie zostanie porażona.

Kluczowa cecha PE: żółto-zielony kolor żyły — kolor zastrzeżony wyłącznie dla przewodu ochronnego. Nie wolno używać tej barwy do innych celów (np. jako fazę czy neutral) — to bezwzględna reguła PN-HD 308 S2.

To bardzo częsty temat egzaminacyjny w kwalifikacji ELE.02 (Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych). Pytania CKE wokół PE obejmują 5 powiązanych obszarów:

1. Definicja i symbol PE — co oznacza,
2. Kolor żyły — żółto-zielony jako jednoznaczne oznaczenie,
3. Dobór przekroju PE w stosunku do żył fazowych (np. faza 16 mm² → PE = ?),
4. Klasy ochronności urządzeń (I, II, III) — kiedy PE wymagany,
5. Pomiar i oględziny — sprawdzenie ciągłości PE i rezystancji izolacji.

Symbol PE i jego znaczenie

„Który przewód oznacza symbol PE?"

Poprawna odpowiedź: przewód ochronny ✅

Niepoprawne dystraktory:

• ❌ przewód uziemiający — to przewód uziemienia (PE łączy się z uziemieniem, ale samym uziemiającym przewodem jest zwykle E lub PA),
• ❌ przewód neutralny (N) — to przewód roboczy powrotny, NIE ochronny,
• ❌ przewód wyrównawczy — to oddzielny przewód do połączeń wyrównawczych (PA),
• ❌ przewód ochronno-neutralny (PEN) — łączy funkcje PE i N w starszych układach TN-C.

Klucz egzaminacyjny: symbol PE ZAWSZE oznacza przewód ochronny — nic innego.

Kolor przewodu PE

Kolor żyły PE jest ściśle regulowany przez normę PN-HD 308 S2:

Zasada wyłączności

Kolor żółto-zielony jest zarezerwowany WYŁĄCZNIE dla PE. Nie wolno go używać do:

• przewodów fazowych,
• przewodu neutralnego,
• przewodów sygnałowych,
• przewodów sterowniczych,
• jakiejkolwiek innej funkcji.

Tak samo: nie wolno przewodu PE oznaczać innym kolorem.

Pełne omówienie kolorystyki w hasłach: oznaczenia przewodów L-N-PE (ELE.03), przewód neutralny.

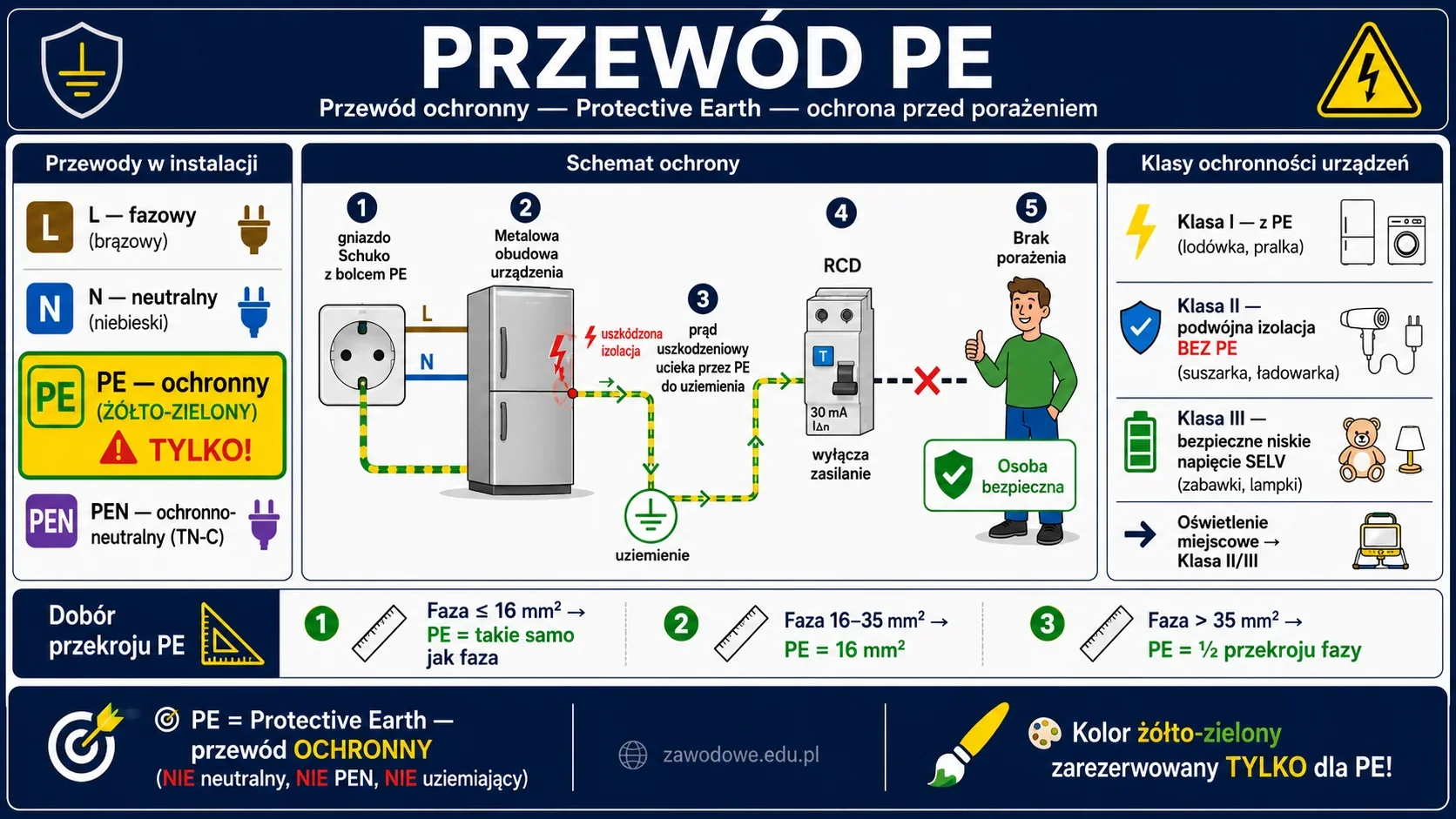

Funkcja przewodu PE — jak chroni przed porażeniem

Mechanizm ochrony:

1. W normalnej pracy — PE łączy części przewodzące dostępne (metalowe obudowy urządzeń klasy I) z uziemieniem instalacji,
2. Przy uszkodzeniu (np. przebicie izolacji żyły fazowej na obudowę) — prąd zwarcia płynie przez PE do uziemienia,
3. Zabezpieczenie reaguje — wyłącznik nadprądowy lub RCD odłącza obwód w ułamku sekundy,
4. Człowiek pozostaje bezpieczny — obudowa nie utrzymuje niebezpiecznego napięcia względem ziemi.

Dwa typy zabezpieczeń współpracujących z PE

Dobór przekroju przewodu PE — pytanie CKE

„Jaką wielkość przekroju powinien mieć przewód ochronny PE, który stanowi żyłę w wielożyłowym przewodzie, jeżeli przewody fazowe mają przekrój 16 mm²?"

Poprawna odpowiedź: 16 mm² ✅ (taki sam jak faza, dla fazy ≤ 16 mm²)

Reguła doboru przekroju PE wg PN-HD 60364-5-54

Przykłady doboru

Klucz egzaminacyjny: dla typowych instalacji domowych (≤ 16 mm²) PE = faza. Dopiero przy grubszych kablach przemysłowych zaczyna się ekonomicznie zmniejszać PE.

Klasy ochronności urządzeń elektrycznych

„Jaką klasę mają oprawy stosowane do oświetlenia miejscowego?"

To pytanie wymaga znajomości klasyfikacji ochronności urządzeń wg PN-EN 61140.

Klasy ochronności (I, II, III, 0)

Co to znaczy „oświetlenie miejscowe"?

Oświetlenie miejscowe to oświetlenie stanowiska pracy (lampki biurkowe, lampki nad warsztatem, oświetlenie nad lustrem w łazience). Wg przepisów stosuje się do tego oprawy klasy II lub III — bez PE, z podwójną izolacją lub bardzo niskim napięciem.

Powód: w bezpośrednim kontakcie z użytkownikiem (przy stole, przy lustrze) większe ryzyko dotyku — dlatego dodatkowa ochrona przez konstrukcję, a nie przez PE.

SELV i PELV — niskie napięcia bezpieczne

Niskie napięcia bezpieczne stosuje się tam, gdzie nie da się odizolować użytkownika (zabawki, sale operacyjne, baseny).

PE w układach sieci

Sposób, w jaki PE jest zorganizowany w instalacji, zależy od typu układu sieci:

W typowej polskiej instalacji domowej obowiązuje TN-C-S — od stacji transformatorowej do złącza budynku idzie PEN, a w budynku następuje rozdzielenie na PE + N.

Połączenie N z PE za RCD — pytanie CKE

W układzie TN-S za wyłącznikiem różnicowoprądowym (RCD) nie wolno łączyć N z PE — to spowoduje, że RCD nie zadziała przy zwarciu (nie wykryje różnicy prądów). Pełne omówienie w haśle połączenie N z PE za RCD.

PE a inne przewody — porównanie

Klasyczne pytania CKE wymagają rozróżnienia PE od innych przewodów:

Klucz egzaminacyjny: symbol PE = ochronny; symbol N = neutralny; symbol PEN = ochronno-neutralny.

Pełne omówienie w haśle oznaczenia przewodów L N PE (cross-kwalifikacja).

Gniazda z PE i bez PE

„Jakie gniazdo instalacyjne oznacza się na schematach symbolem graficznym przedstawionym na rysunku?"

W domowych instalacjach spotyka się dwa główne typy gniazd 230 V:

Schuko — najpopularniejsze gniazdo w PL

Schuko (skrót od Schutzkontakt — kontakt ochronny) ma:

• 2 otwory na wtyk (faza + neutral),
• 2 metalowe bolce po bokach stykające się z PE wtyczki.

Bolce PE są konstrukcyjnie pierwsze, które stykają się przy wsuwaniu i ostatnie odłączane przy wyciąganiu — zapewnia to ciągłą ochronę podczas każdego cyklu.

Pomiar rezystancji izolacji

„Jaki błąd został popełniony podczas pomiaru rezystancji izolacji instalacji elektrycznej, której schemat przedstawiono na rysunku?"

Pomiar rezystancji izolacji wykonuje się megomierzem (megaomomierzem) — przyrządem podającym napięcie testowe 500-1000 V i mierzącym oporność izolacji w MΩ (megaomach).

Procedura pomiaru izolacji

1. Odłączyć zasilanie całej instalacji,
2. Odłączyć wszystkie odbiorniki (sprzęt AGD, świetlówki, kondensatory),
3. Wyłączyć wyłączniki poszczególnych obwodów,
4. Megomierzem mierzyć:
   - L–N (między fazą a neutralem),
   - L–PE (między fazą a ochronnym),
   - N–PE (między neutralem a ochronnym),
5. Wynik: rezystancja izolacji powinna być > 1 MΩ (dla instalacji ≤ 500 V).

Typowe błędy pomiaru izolacji

• ❌ pomiar przy załączonym zasilaniu (zniszczenie megomierza!),
• ❌ pomiar z podłączonymi odbiornikami (mierzy rezystancję urządzeń, nie izolacji),
• ❌ pomiar bez odłączenia kondensatorów (zaburza wynik),
• ❌ użycie multimetra zamiast megomierza (multimetr nie podaje napięcia testowego).

Oględziny instalacji elektrycznej

„W zakres oględzin instalacji elektrycznych NIE wchodzi weryfikacja…"

Oględziny (wizualne sprawdzenie bez użycia przyrządów) obejmują:

✅ Wchodzi w zakres:

• stan obudów urządzeń i puszek,
• prawidłowość oznaczeń przewodów,
• mocowania przewodów i tabliczek znamionowych,
• stan styków, śrub, połączeń,
• zgodność z dokumentacją,
• obecność osłon, izolacji, oznaczeń bezpieczeństwa.

❌ NIE wchodzi w zakres oględzin (to próby/pomiary, nie oględziny):

• pomiar rezystancji izolacji (to próba megomierzem),
• pomiar rezystancji pętli zwarcia,
• pomiar uziemienia,
• badanie wyzwalania RCD,
• pomiar napięcia roboczego.

Klucz egzaminacyjny: oględziny to WIZUALNE sprawdzenie; pomiary to OSOBNA czynność z użyciem przyrządów.

Powiązane tematy

• Oznaczenia przewodów L-N-PE (ELE.03) — cross-kwalifikacyjny hub o kolorach żył.
• Przewód ochronny PE (ELM.03) — to samo zagadnienie w kwalifikacji elektroniki.
• Klasy ochronności urządzeń elektrycznych (BPO.01) — pełne omówienie klas I/II/III.
• Przewód neutralny — niebieska żyła N.
• Połączenie N z PE za RCD — kluczowa zasada bezpieczeństwa.
• Przewód YDYp — najpopularniejszy przewód z żyłą PE (żółto-zieloną).
• Przewód YDYn — samonośny, z PE.
• Przewód instalacyjny podtynkowy — układanie przewodów z PE.
• Symbole graficzne prowadzenia przewodów — oznaczanie obwodów z PE na schematach.

Częste pomyłki — nie myl tego!

• PE ≠ N — PE to ochronny (żółto-zielony), N to neutralny (niebieski). DWA RÓŻNE PRZEWODY!
• PE ≠ PEN — PE to samodzielny przewód ochronny (w TN-S); PEN to wspólny przewód PE+N (w TN-C).
• Kolor żółto-zielony = TYLKO PE — nie wolno używać do niczego innego, nie wolno PE oznaczać inaczej.
• PE NIE przewodzi prądu roboczego — w sprawnej instalacji prąd PE jest zerowy.
• PE ≠ uziemiający — PE łączy się z uziemieniem, ale samym przewodem uziemiającym jest inny przewód (od głównej szyny uziemiającej do uziomu).
• Klasa II urządzenia NIE potrzebuje PE — podwójna izolacja chroni bez PE (suszarki, ładowarki).
• Klasa III to NIE 230 V — to SELV/PELV ≤ 50 V (zabawki, lampki LED 12 V).
• Schuko ma PE w postaci BOLCÓW po bokach — nie ośrodkowego pina (jak w niektórych standardach).
• Megomierz ≠ multimetr — megomierz mierzy rezystancję izolacji (MΩ przy 500-1000 V); multimetr mierzy napięcie/prąd/oporność niskiego pomiarowego napięcia.
• Oględziny ≠ pomiary — oględziny to wzrokowe sprawdzenie; pomiary to przyrządowe.
• Faza 16 mm² → PE 16 mm² (nie połowa!) — dla S ≤ 16, PE = S. Dopiero powyżej 35 mm² PE = S/2.
• W TN-C-S łączenie N z PE wykonuje się TYLKO w jednym miejscu — w złączu kablowym budynku, NIGDY za RCD.

Najważniejsze do zapamiętania

Przewód PE (Protective Earth) to przewód ochronny w instalacji elektrycznej. Łączy metalowe obudowy urządzeń klasy I z uziemieniem — zapewnia bezpieczeństwo w razie uszkodzenia izolacji.

Kluczowe cechy:

• Kolor: żółto-zielony (zarezerwowany TYLKO dla PE),
• Symbol: PE (NIE „uziemiający", NIE „wyrównawczy", NIE „PEN"),
• W normalnej pracy: prąd PE = 0 (przewód zapasowy),
• Przy awarii: prowadzi prąd zwarcia do uziemienia → zadziała zabezpieczenie.

Klasyczne pytania CKE:

• Symbol PE oznacza → przewód ochronny ✅
• Kolor PE → żółto-zielony (PN-HD 308 S2)
• Przekrój PE dla fazy 16 mm² → 16 mm² (PE = faza dla S ≤ 16)
• Oprawy do oświetlenia miejscowego → klasa II lub III (bez PE)
• Schuko (typ F) → polskie gniazdo z PE w postaci bolców bocznych
• Pomiar rezystancji izolacji → megomierzem (500-1000 V, > 1 MΩ)
• Oględziny instalacji NIE obejmują pomiarów (rezystancji, uziemienia, RCD)

Klasy ochronności urządzeń:

• I — z PE (lodówka, pralka),
• II — podwójna izolacja, bez PE (suszarka, oprawy oświetlenia miejscowego),
• III — SELV/PELV ≤ 50 V (zabawki, lampki LED 12 V).

Dobór przekroju PE wg fazy (S):

• S ≤ 16 mm² → PE = S (równy fazie),
• 16 < S ≤ 35 mm² → PE = 16 mm² (stała),
• S > 35 mm² → PE = S/2 (połowa fazy).
