Przewód YDYp

Co to jest przewód YDYp?

YDYp to najpopularniejszy przewód instalacyjny stosowany w polskim budownictwie mieszkaniowym i biurowym. Charakteryzuje się płaskim (taśmowym) przekrojem, dzięki czemu doskonale sprawdza się w instalacjach podtynkowych — łatwo wchodzi w wąskie kanały i wyfrezowane bruzdy w ścianach. To dosłownie „chleb i masło" polskiego elektryka — krążek YDYp 3×1,5 mm² i 3×2,5 mm² to standard każdej hurtowni i każdego remontu mieszkania.

Pełna nazwa YDYp 3×1,5 mm² 450/750V to typowy zapis z izolacji przewodu: 3 żyły miedziane jednodrutowe po 1,5 mm² każda, w izolacji i powłoce z polwinitu (PVC), w wykonaniu płaskim, na napięcie znamionowe 450/750 V.

To klasyczny temat egzaminacyjny w kwalifikacji ELE.02 (Montaż, uruchamianie i konserwacja instalacji, maszyn i urządzeń elektrycznych). Pytania CKE wokół YDYp obejmują dwa kluczowe obszary:

1. Interpretację napięcia znamionowego (np. 300/500 V, 450/750 V) — co oznaczają dwie liczby,
2. Rozpoznanie przewodu z rysunku — płaski kształt + 3 żyły = YDYp.

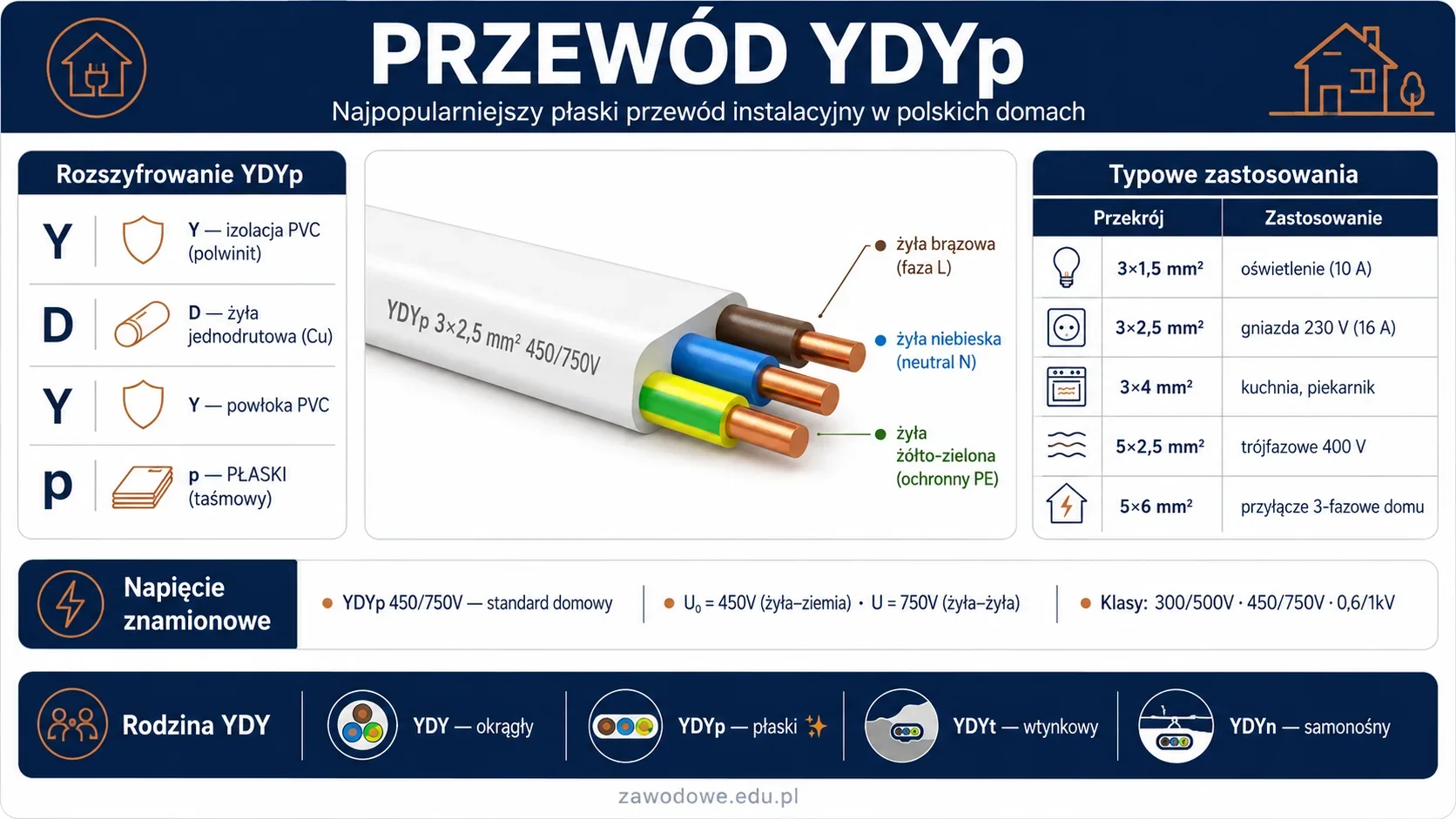

Rozszyfrowanie oznaczenia YDYp

Każda litera w nazwie ma konkretne znaczenie zgodne z polskim systemem nazewnictwa kabli i przewodów (PN-87/E-90060):

Standardowo żyła wykonana jest z miedzi (Cu) — brak litery „A" przed pierwszym „Y" oznacza, że nie jest aluminiowa.

Pełne oznaczenie z izolacji

Typowy zapis na powłoce przewodu wygląda np. tak:

YDYp 3x1,5 mm²  450/750V

Co oznacza:

• YDYp — rodzaj przewodu (płaski miedziany w izolacji PVC),
• 3 — liczba żył (3 żyły miedziane),
• 1,5 mm² — przekrój każdej żyły,
• 450/750V — napięcie znamionowe U₀/U.

Kluczowe pytanie CKE — napięcie znamionowe U₀/U

„Z oznaczenia kabla YDYp 3×1 mm² 300/500 V wynika, że maksymalne wartości skuteczne napięć pomiędzy żyłą przewodu a ziemią oraz pomiędzy poszczególnymi żyłami wynoszą odpowiednio…"

Rozszyfrowanie napięcia 300/500 V

Liczby napięcia znamionowego mają postać U₀ / U:

Poprawna odpowiedź CKE: 300 V (żyła–ziemia) i 500 V (żyła–żyła) ✅

Typowe klasy napięciowe

Większość YDYp na rynku polskim ma klasę 450/750 V — to wystarcza dla wszystkich typowych domowych instalacji 230 V (jednofazowa) i 400 V (trójfazowa). Klasa 300/500 V spotykana jest w starszych instalacjach lub w obwodach niskiego napięcia (np. dzwonki, sterowanie).

Więcej w haśle napięcie znamionowe przewodu U₀/U.

Cechy rozpoznawcze YDYp

W pytaniach CKE pojawia się rysunek przewodu — trzeba go rozpoznać po wyglądzie:

Klucz pamięciowy

YDYp = Y(PVC)D(jednodrutowa)Y(PVC)p(płaski) — czyli „płaski przewód miedziany w PVC".

Jeśli na rysunku widzisz płaski przewód z kilkoma równoległymi żyłami w jednej powłoce → odpowiedź: YDYp.

Kolory żył w przewodzie YDYp

Kolorystyka żył w polskich instalacjach jest znormalizowana wg PN-HD 308 S2. W typowym YDYp 3-żyłowym (np. do gniazdek):

W przewodach 4-żyłowych (trójfazowe):

• brązowy + czarny + szary — 3 fazy (L1, L2, L3),
• niebieski — neutralny (N),
• żółto-zielony — ochronny (PE) — tylko w wariantach 5-żyłowych.

Więcej w hasłach przewód neutralny i przewód PE.

Wariant „żo" — z żyłą żółto-zieloną PE

W oznaczeniu YDYpżo dodatek „żo" oznacza, że jeden z przewodów ma kolor żółto-zielony — czyli pełni rolę przewodu ochronnego (PE). Formalnie „żo" to oznaczenie potoczne, używane w hurtowniach — w nowoczesnych specyfikacjach producentów po prostu opisuje się standardowe kolory żył wg PN-HD 308 S2.

Typowe przekroje YDYp w instalacjach domowych

W praktyce polskiego elektryka spotyka się głównie kilka rozmiarów:

Klasyczne pytanie egzaminacyjne: „Do oświetlenia w domu jednorodzinnym należy zastosować przewód…" → typowo YDYp 3×1,5 mm² lub równoważny.

Zastosowanie

YDYp stosuje się w instalacjach stałych budynków:

• gniazda 230 V (3×2,5 mm²),
• oświetlenie (3×1,5 mm²),
• łączniki schodowe, krzyżowe, świecznikowe (4×1,5 lub 5×1,5),
• gniazda 400 V trójfazowe (5×2,5 mm² i więcej),
• wewnętrzne instalacje budynków (mieszkania, biura, sklepy),
• kuchnie, łazienki, garaże — w odpowiedniej klasie ochrony.

Sposoby układania YDYp

Nie należy układać YDYp w ziemi (do ziemi służy kabel YKY) ani na zewnątrz bez ochrony przed UV i wilgocią.

Pełne omówienie sposobów układania w haśle przewód instalacyjny podtynkowy.

YDYp vs inne warianty rodziny YDY

YDYp jest jednym z czterech głównych wariantów rodziny YDY:

Klucz egzaminacyjny: YDYp = płaski. Litera „p" na końcu to płaski.

Więcej w haśle przewód YDYn — tam też pełna analiza rodziny YDY.

YDYp okrągły (YDY) vs YDYp płaski — co wybrać?

W instalacjach domowych elektrycy często stają przed wyborem: YDY (okrągły) czy YDYp (płaski)?

W praktyce 90%+ instalacji domowych wykorzystuje YDYp — okrągły YDY pozostaje rezerwą dla peszli i miejsc, gdzie nie ma znaczenia płaskość.

Producenci YDYp w Polsce

Najbardziej rozpoznawalni producenci przewodów YDYp na polskim rynku:

• TELE-FONIKA Kable — największy polski producent,
• NKT — duński/polski producent o ugruntowanej pozycji,
• Bitner — polski producent z zakładem w Krakowie,
• Elektrokabel — polski producent z Zachodniej Polski,
• Madex, PPHU PEKAB — mniejsi producenci.

Wszyscy ofiarują YDYp w typowych przekrojach 1,5 / 2,5 / 4 / 6 mm² i większych. Ceny wahają się ~2–8 zł/m w zależności od przekroju i producenta.

Normy regulujące

YDYp podlega kilku polskim i europejskim normom:

• PN-87/E-90060 — starsza norma polska (wciąż używana w nomenklaturze CKE),
• PN-EN 50525-2-31 — aktualna norma europejska dla przewodów PVC,
• PN-HD 308 S2 — kolorystyka żył (brązowy, niebieski, żółto-zielony),
• EN 60332-1-2 — odporność na rozprzestrzenianie płomienia.

Na egzaminie CKE używa się starszej nomenklatury PN-87 — dlatego symbol YDYp wciąż obowiązuje i pojawia się w pytaniach.

Przewód vs kabel — pułapka egzaminacyjna

W hurtowniach mówi się potocznie „kabel YDYp", ale formalnie:

• YDYp to PRZEWÓD — pojedyncza żyła z izolacją lub zespół żył we wspólnej powłoce,
• Kabel (np. YKY) — to konstrukcja o wyższych wymaganiach izolacyjnych, do ziemi i przewodów zewnętrznych.

Powiązane tematy

• Przewód YDYn — samonośny wariant rodziny YDY (top 2 wiki!).
• Przewód instalacyjny podtynkowy — sposoby układania YDYp w tynku.
• Przewód neutralny — niebieska żyła N w YDYp.
• Symbole graficzne prowadzenia przewodów — oznaczanie YDYp na schematach.
• Oznaczenia przewodów i kabli harmonizowane — europejskie odpowiedniki (H05VV-F, NYM).
• Oznaczenia przewodów instalacyjnych — pełny przegląd rodzin YDY, OMY, YKY.
• Napięcie znamionowe przewodu U₀/U — szczegóły o 300/500 V i 450/750 V.
• Wymiana przewodu w peszlu — peszle ochronne dla YDYp.
• Schemat jednokreskowy instalacji elektrycznej — projektowanie z YDYp.

Częste pomyłki — nie myl tego!

• YDYp ≠ YDY — YDYp jest płaski, YDY jest okrągły. Najczęstsza pomyłka w pytaniach z rysunkiem!
• YDYp ≠ YDYt — YDYp jest uniwersalny (p/t i n/t), YDYt jest wtynkowy (tylko p/t, do tynku/betonu).
• YDYp ≠ YDYn — YDYn jest samonośny (z linką nośną), YDYp jest płaski do domów.
• Litera „p" w YDYp = płaski, NIE „podtynkowy" — chociaż w praktyce YDYp jest często podtynkowy, to nie wynika z litery „p".
• YDYp ma żyły jednodrutowe (sztywne) — NIE wielodrutowe (linki). Linki to przewody serii LgY.
• 300/500 V to NIE 450/750 V — to dwie różne klasy napięciowe! 300/500 V = mniejsze, dla obwodów niskiego napięcia.
• U₀ to napięcie żyła–ziemia, NIE między dwoma żyłami (to U). W zapisie 450/750 V: U₀ = 450 V, U = 750 V.
• Przewód ≠ kabel — YDYp to przewód (do budynków); kabel (YKY) idzie do ziemi.
• „żo" to oznaczenie potoczne — formalnie YDYpżo to przewód z żyłą żółto-zieloną (PE).
• YDYp nie pasuje do układania w ziemi — do tego YKY lub YKXS (kable).
• Kolory żył są znormalizowane — brązowy = faza, niebieski = N, żółto-zielony = PE. Nie wolno zmieniać!

Najważniejsze do zapamiętania

YDYp to najpopularniejszy przewód instalacyjny w polskich domach — płaski, z żyłami jednodrutowymi miedzianymi w izolacji i powłoce PVC. Stosowany do oświetlenia, gniazd 230 V i 400 V, łączników w typowych instalacjach budynkowych.

Rozszyfrowanie YDYp:

• Y = izolacja PVC,
• D = żyła jednodrutowa miedziana,
• Y = powłoka PVC,
• p = płaski (taśmowy).

Pełne oznaczenie YDYp 3×1,5 mm² 450/750V = 3 żyły miedziane po 1,5 mm², napięcie znamionowe 450 V (żyła–ziemia, U₀) / 750 V (żyła–żyła, U).

Kluczowe pytanie CKE — napięcie znamionowe:

„YDYp 3×1 mm² 300/500 V" → U₀ = 300 V (żyła–ziemia), U = 500 V (żyła–żyła).

Rodzina YDY:

• YDY = okrągły,
• YDYp = płaski (ten przewód),
• YDYt = wtynkowy,
• YDYn = samonośny.

Klucz pamięciowy: p = płaski.

Typowe przekroje domowe: 3×1,5 mm² (oświetlenie), 3×2,5 mm² (gniazda), 5×2,5 mm² (trójfazowe).
