Co to jest parownik?
Parownik (zwany też parowaczem) to wymiennik ciepła w układzie chłodniczym, w którym czynnik chłodniczy odbiera ciepło od chłodzonego środowiska — np. od powietrza w komorze chłodniczej, od chłodzonej cieczy lub od produktów spożywczych. To w parowniku zachodzi właściwy efekt chłodniczy.
Czynnik chłodniczy wpływa do parownika pod niskim ciśnieniem i o niskiej temperaturze, jako mieszanina cieczy i pary (po przejściu przez element rozprężny). Pobierając ciepło z otoczenia, odparowuje — zmienia stan skupienia z ciekłego na gazowy. Para czynnika jest następnie zasysana przez sprężarkę.
To jeden z kluczowych elementów w kwalifikacji ELE.03 (Montaż instalacji i urządzeń chłodniczych, klimatyzacyjnych oraz pomp ciepła).

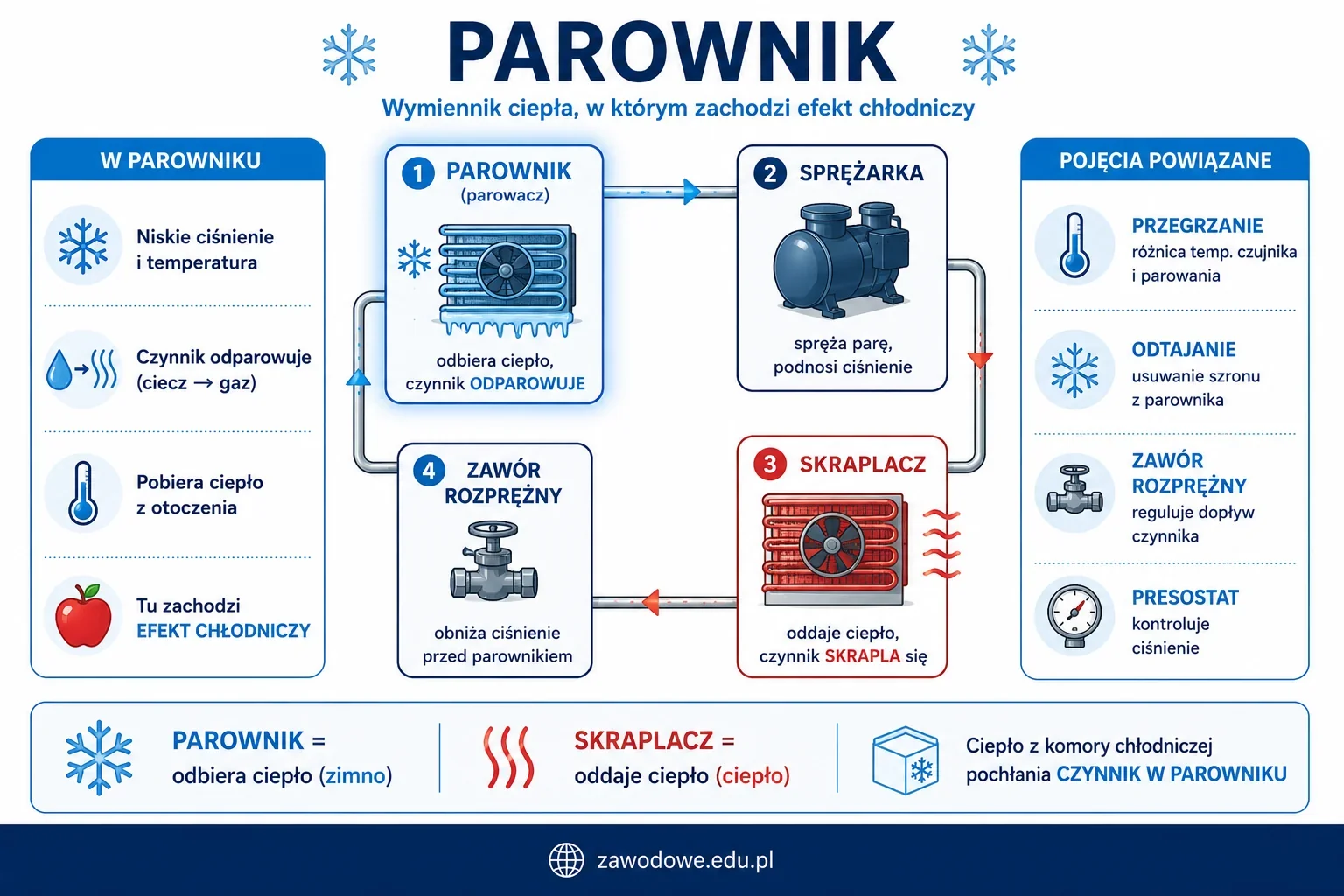

Obieg chłodniczy — cztery główne elementy
Parownik jest jednym z czterech podstawowych elementów sprężarkowego układu chłodniczego. Obieg jest zamknięty:
| Element | Rola | Co dzieje się z czynnikiem |
|---|---|---|
| Parownik | odbiera ciepło z chłodzonego miejsca | ciecz odparowuje (ciecz → gaz), niskie ciśnienie |
| Sprężarka | zasysa parę i ją spręża | podnosi ciśnienie i temperaturę pary |
| Skraplacz | oddaje ciepło do otoczenia | para skrapla się (gaz → ciecz), wysokie ciśnienie |
| Zawór rozprężny | obniża ciśnienie przed parownikiem | rozpręża ciecz (spadek ciśnienia i temperatury) |
Obieg: parownik → sprężarka → skraplacz → zawór rozprężny → parownik (i tak w kółko).
Kluczowe skojarzenia egzaminacyjne
- Parownik — odbiera ciepło z chłodzonego miejsca (efekt chłodzenia, „zimno"),
- Skraplacz — oddaje ciepło do otoczenia („ciepło"),
- Sprężarka — zasysa parę z parownika i ją spręża,
- Zawór rozprężny — obniża ciśnienie czynnika przed parownikiem.
Dlatego w pytaniach egzaminacyjnych: „ciepło oddawane przez produkty w komorze chłodniczej pochłaniane jest przez czynnik chłodniczy w PAROWNIKU" — nie w skraplaczu! To najczęstsze pytanie z tego tematu.
Rola parownika w chłodzeniu
W chłodni czy mroźni mechanizm jest następujący:
- Produkty zgromadzone w komorze oddają ciepło do powietrza.
- Wentylator kieruje ciepłe powietrze przez parownik (parownik z wymuszonym obiegiem powietrza = chłodnica powietrza).
- Czynnik chłodniczy w parowniku pobiera ciepło z powietrza i odparowuje.
- Schłodzone powietrze wraca do komory, obniżając jej temperaturę.
Element chłodzący powietrze w komorze to chłodnica powietrza (parownik z wentylatorem).
Zawory regulujące dopływ czynnika do parownika
Ilość czynnika dopływającego do parownika musi być precyzyjnie regulowana — za dużo grozi mokrą pracą sprężarki (zassanie cieczy), za mało obniża wydajność. Stosuje się kilka rozwiązań:
Termostatyczny zawór rozprężny (TZR)
Najpopularniejszy zawór regulacyjny. Utrzymuje stałe przegrzanie czynnika na wylocie z parownika — reaguje na temperaturę za parownikiem przez czujnik (czuwak) zamocowany na rurze ssawnej.
- TZR z wewnętrznym wyrównaniem ciśnienia — do małych parowników z niewielkim spadkiem ciśnienia,
- TZR z zewnętrznym wyrównaniem ciśnienia — montuje się w parownikach o dużym spadku ciśnienia (np. z dystrybutorem czynnika, wielowężownicowych), gdzie spadek ciśnienia w parowniku jest znaczny.
Dobór zaworu termostatycznego zależy od zestawu parametrów: wydajności chłodniczej parownika, rodzaju czynnika, temperatury parowania i spadku ciśnienia.
Czujnik TZR montuje się na poziomej rurze ssawnej tuż za parownikiem, w dobrym kontakcie termicznym (mocowany opaską, czasem izolowany). Nieprawidłowe zamocowanie czujnika zaburza regulację.
Rurka kapilarna
W małych chłodziarkach domowych dopływ czynnika reguluje rurka kapilarna — cienka rurka o stałym przekroju i oporze przepływu. W takich układach czujnik termostatu montuje się na parowniku (bezpośrednio na jego powierzchni).
Zawór pływakowy niskiego ciśnienia
Stosowany w parownikach zalanych (płaszczowo-rurowych). Utrzymuje stały poziom cieczy w parowniku. Przy zasilaniu zaworem pływakowym niskiego ciśnienia trzeba dokładnie odmierzyć ilość czynnika w układzie — nadmiar grozi przepełnieniem parownika i mokrą pracą sprężarki.
Więcej w haśle zawór pływakowy niskiego ciśnienia.
Przegrzanie czynnika chłodniczego
Przegrzanie to różnica między temperaturą czynnika w miejscu zamocowania czujnika (na wylocie z parownika) a temperaturą parowania czynnika w parowniku.
Wzór:
przegrzanie = temperatura czujnika − temperatura parowania
Przykład: temperatura w parowniku wynosi −3°C, a w miejscu zamocowania czujnika +2°C:
przegrzanie = +2 − (−3) = 5 K (5°C)
Przegrzanie gwarantuje, że do sprężarki trafia wyłącznie para (a nie ciecz). Typowe przegrzanie to 5–8 K. Za małe przegrzanie → ryzyko mokrej pracy, za duże → spadek wydajności.
Mokra praca sprężarki
Mokra praca sprężarki to niebezpieczny stan, w którym do sprężarki dostaje się ciecz zamiast pary. Ponieważ ciecz jest nieściśliwa, grozi to uderzeniami hydraulicznymi i uszkodzeniem sprężarki.
Przyczyny (zwłaszcza przy zaworze pływakowym niskiego ciśnienia):
- za dużo czynnika w układzie / przepełnienie parownika,
- uszkodzony zawór pływakowy utrzymujący zbyt wysoki poziom cieczy,
- za małe przegrzanie,
- niewłaściwie dobrany zawór rozprężny.
Objawem mokrej pracy jest m.in. pokrywanie się szronem skrzyni korbowej sprężarki — czynnik w postaci cieczy dociera aż do sprężarki i schładza jej korpus.
Szron na parowniku i odtajanie
Co oznacza szron na parowniku
Równomierne pokrywanie się parownika warstwą szronu świadczy o prawidłowej pracy układu i prawidłowym zasilaniu parownika czynnikiem — czynnik równomiernie odparowuje na całej powierzchni.
Nierównomierny szron (np. tylko na części parownika) wskazuje na niedobór czynnika lub złą dystrybucję w parowniku.
Odtajanie (odszranianie)
Z czasem szron narasta i izoluje parownik, pogarszając wymianę ciepła. Dlatego okresowo przeprowadza się odtajanie:
- wyłączenie wentylatora (W),
- załączenie grzałki odtajania (G),
- odpowiednie ustawienie zaworów elektromagnetycznych (Z1, Z2) — odcięcie dopływu czynnika,
- po stopieniu szronu — powrót do normalnej pracy.
W pytaniach ze schematem mroźni trzeba ustawić wentylator, grzałkę i zawory tak, by odciąć czynnik, włączyć grzałkę i wyłączyć wentylator podczas odtajania.
Presostat — kontrola ciśnienia
Presostat to wyłącznik ciśnieniowy chroniący układ:
- presostat niskiego ciśnienia (minimalny) — wyłącza sprężarkę, gdy ciśnienie ssania spadnie za nisko,
- presostat wysokiego ciśnienia (maksymalny) — wyłącza, gdy ciśnienie tłoczenia wzrośnie za bardzo.
Nastawę presostatu minimalnego odczytuje się z tabeli ciśnień nasycenia dla danego czynnika (np. R404A) — dla zadanej temperatury parowania odczytuje się odpowiadające jej ciśnienie wyłączenia.
Czynniki chłodnicze i średnice rurociągów
W układach chłodniczych stosuje się różne czynniki: R404A, R134a, R290 (propan), R717 (amoniak), R744 (CO₂).
W obiegu najmniejsza średnica rurociągu jest zwykle na przewodzie cieczowym (za skraplaczem, przed zaworem rozprężnym) — ciecz ma najmniejszą objętość właściwą. Przewód ssawny (para o niskim ciśnieniu) ma największą średnicę.
Więcej w hasłach propan R290, amoniak R717.
Tunele fluidyzacyjne i zamrażanie
W tunelach fluidyzacyjnych (szybkie zamrażanie drobnych produktów, np. owoców, groszku) jako czynnik chłodzący bezpośredni używa się m.in. ciekłego azotu lub dwutlenku węgla (CO₂) — substancji o bardzo niskiej temperaturze. Więcej w haśle tunel fluidyzacyjny.
Pompa ciepła — odwrócony obieg
Pompa ciepła działa jak układ chłodniczy „na odwrót" — wykorzystuje ten sam obieg, ale celem jest ogrzewanie, a nie chłodzenie. Pompa ciepła umożliwia przenoszenie ciepła z otoczenia o niższej temperaturze do ogrzewanego pomieszczenia o wyższej temperaturze (np. z gruntu, powietrza lub wody do instalacji grzewczej budynku).
W pompie ciepła parownik odbiera ciepło z dolnego źródła (powietrze, grunt, woda), a skraplacz oddaje je do górnego źródła (ogrzewanie domu).
Częste pomyłki — nie myl tego!
- parownik ≠ skraplacz — parownik odbiera ciepło (chłodzi), skraplacz oddaje ciepło (grzeje otoczenie). Najczęstsza pułapka.
- w parowniku czynnik ODPAROWUJE, w skraplaczu SKRAPLA się — odwrotne procesy.
- parownik ≠ chłodnica powietrza — chłodnica powietrza to parownik z wentylatorem; to podzbiór parowników.
- przegrzanie ≠ temperatura parowania — przegrzanie to różnica temperatur, nie wartość bezwzględna.
- mokra praca sprężarki ≠ normalna praca — to usterka (ciecz w sprężarce), objawia się szronem na korbowodzie.
- rurka kapilarna ≠ zawór rozprężny — kapilara to prosta rurka (małe chłodziarki), TZR to regulowany zawór (większe układy).
- zawór pływakowy ≠ termostatyczny — pływakowy utrzymuje poziom cieczy (parowniki zalane), termostatyczny — przegrzanie.
- szron równomierny = dobrze, szron nierównomierny = źle (niedobór czynnika lub zła dystrybucja).
- pompa ciepła to nie osobne urządzenie od chłodziarki — to ten sam obieg wykorzystany do grzania.
Najważniejsze do zapamiętania
Parownik to wymiennik ciepła, w którym czynnik chłodniczy odbiera ciepło od chłodzonego środowiska i odparowuje — tu zachodzi efekt chłodniczy. W układzie chłodniczym: parownik odbiera ciepło, skraplacz je oddaje. Dopływ czynnika regulują zawory rozprężne (termostatyczny — utrzymuje przegrzanie; pływakowy — poziom cieczy; rurka kapilarna — w małych chłodziarkach). Przegrzanie = temperatura czujnika − temperatura parowania. Równomierny szron świadczy o prawidłowej pracy. Mokra praca sprężarki (ciecz w sprężarce) objawia się szronem na skrzyni korbowej. Pompa ciepła to ten sam obieg użyty do ogrzewania.
