Co to jest sprężarkowy obieg chłodniczy?
Sprężarkowy obieg chłodniczy to podstawowa zasada działania chłodziarek, zamrażarek, klimatyzatorów i większości pomp ciepła. Czynnik chłodniczy krąży w zamkniętym układzie i cyklicznie zmienia ciśnienie, temperaturę i stan skupienia (ciecz ↔ gaz), przenosząc ciepło z miejsca chłodzonego do otoczenia.
To fundamentalny temat w kwalifikacji ELE.03 (Montaż instalacji i urządzeń chłodniczych, klimatyzacyjnych oraz pomp ciepła) — większość pytań egzaminacyjnych dotyczy elementów obiegu, zachodzących procesów i osprzętu.

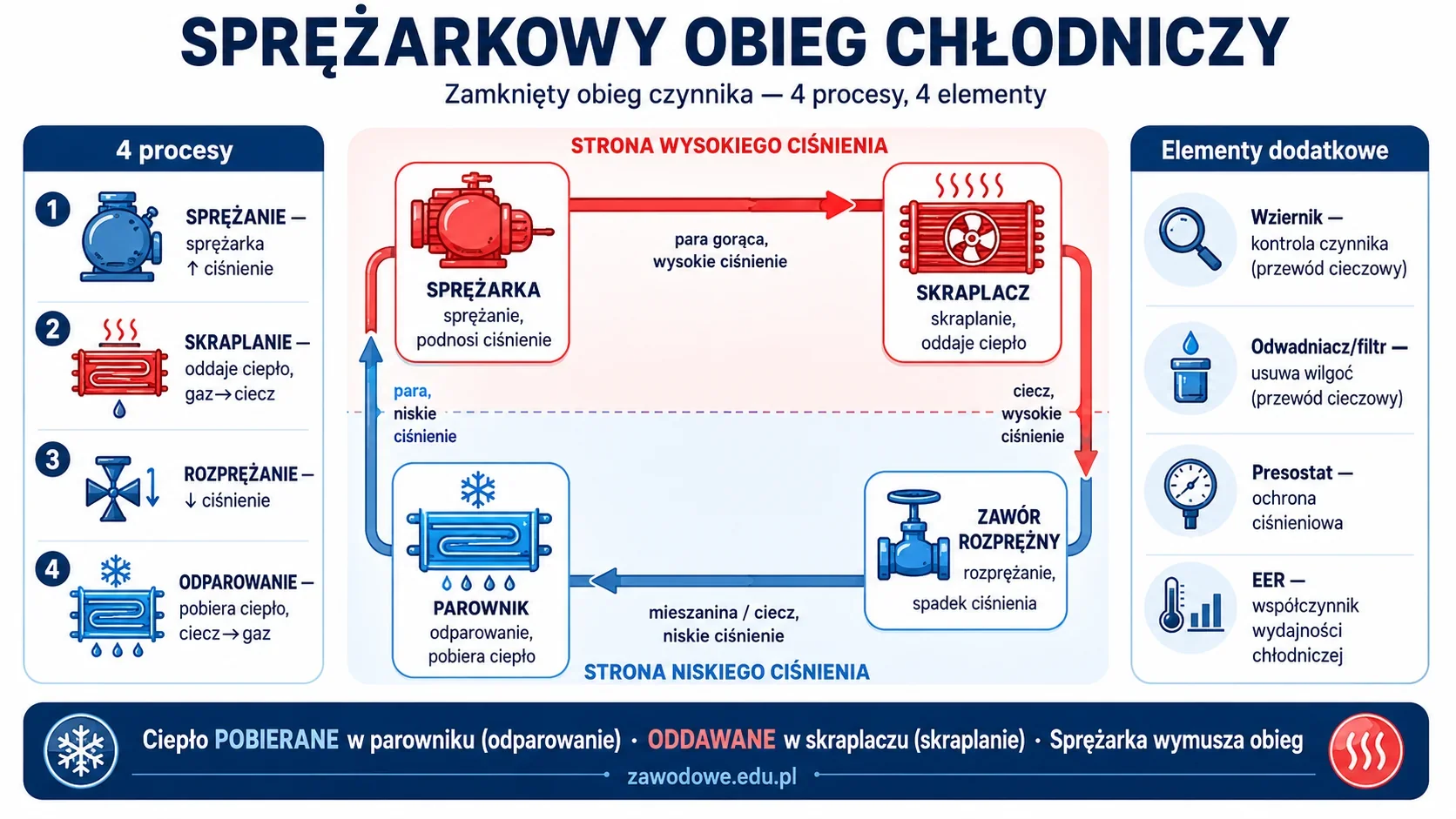

Cztery główne elementy obiegu
Typowy układ składa się z czterech podstawowych elementów:
| Element | Zadanie | Co dzieje się z czynnikiem |
|---|---|---|
| Sprężarka | zasysa parę i ją spręża | ↑ ciśnienie i temperatura pary |
| Skraplacz (kondensator) | oddaje ciepło do otoczenia | para skrapla się (gaz → ciecz) |
| Element rozprężny (zawór / kapilara) | obniża ciśnienie | rozprężenie cieczy (↓ ciśnienie, ↓ temperatura) |
| Parownik (parowacz) | pobiera ciepło z chłodzonego środowiska | ciecz odparowuje (ciecz → gaz) |
Obieg jest zamknięty: sprężarka → skraplacz → element rozprężny → parownik → sprężarka. Szczegóły parownika opisuje hasło parownik, a sprężarki — sprężarka tłokowa i rodzaje sprężarek chłodniczych.
Cztery procesy w obiegu
- Sprężanie — sprężarka podnosi ciśnienie i temperaturę pary czynnika.
- Skraplanie (kondensacja) — w skraplaczu czynnik oddaje ciepło do otoczenia i zmienia się w ciecz.
- Rozprężanie — ciśnienie gwałtownie spada w zaworze rozprężnym lub rurce kapilarnej.
- Odparowanie (parowanie) — w parowniku czynnik pobiera ciepło z chłodzonego środowiska i przechodzi w parę.
Najważniejsza zasada egzaminacyjna
W sprężarkowym układzie chłodniczym:
- ciepło jest POBIERANE w parowniku podczas odparowania — to tu zachodzi efekt chłodzenia,
- ciepło jest ODDAWANE w skraplaczu podczas skraplania,
- sprężarka nie odbiera ciepła z pomieszczenia — tylko wymusza obieg i podnosi ciśnienie czynnika.
Stąd typowe pytania:
- „ciepło oddawane przez produkty w komorze chłodniczej pochłaniane jest przez" → czynnik chłodniczy w parowniku,
- „czynnik chłodniczy pobiera ciepło podczas" → odparowania (parowania).
Strona wysokiego i niskiego ciśnienia
Obieg dzieli się na dwie strony, rozgraniczone przez sprężarkę i element rozprężny:
- Strona wysokiego ciśnienia — od tłoczenia sprężarki, przez skraplacz, do zaworu rozprężnego (gorąca para → ciecz),
- Strona niskiego ciśnienia — od zaworu rozprężnego, przez parownik, do ssania sprężarki (mokra para → przegrzana para).
To rozróżnienie jest ważne przy diagnostyce, doborze rurociągów i czytaniu wykresu log p–h. Więcej w haśle wykres log p–h.
Średnice rurociągów
Średnica przewodu zależy od objętości właściwej czynnika w danym miejscu:
- przewód cieczowy (za skraplaczem, przed zaworem) — najmniejsza średnica (ciecz ma małą objętość),
- przewód ssawny (para o niskim ciśnieniu, do sprężarki) — największa średnica,
- przewód tłoczny (gorąca para wysokiego ciśnienia) — pośrednia.
Dla czynnika R404A najmniejsza średnica rurociągu jest na przewodzie cieczowym.
Osprzęt obiegu — wziernik, odwadniacz, presostaty
Wziernik (wskaźnik wilgotności)
Wziernik montuje się na przewodzie cieczowym (za odwadniaczem, przed zaworem rozprężnym). Pozwala:
- obserwować, czy czynnik płynie jako klarowna ciecz (bez pęcherzy = prawidłowe napełnienie),
- ocenić wilgotność czynnika po kolorze wskaźnika (zielony = sucho, żółty = wilgoć).
Pęcherze we wzierniku oznaczają niedobór czynnika lub zapowietrzenie.
Odwadniacz (filtr-odwadniacz)
Odwadniacz montuje się na przewodzie cieczowym — usuwa z czynnika wilgoć (która zamarzałaby w zaworze rozprężnym) oraz zanieczyszczenia. Więcej w haśle odwadniacz instalacji chłodniczej.
Presostaty (wyłączniki ciśnieniowe)
- Presostat niskiego ciśnienia (minimalny) — wyłącza sprężarkę przy nadmiernym spadku ciśnienia ssania (np. niedobór czynnika, zatkany filtr),
- Presostat wysokiego ciśnienia (maksymalny) — wyłącza przy zbyt wysokim ciśnieniu tłoczenia (np. zabrudzony skraplacz),
- Presostat różnicowy oleju — chroni sprężarkę przed brakiem smarowania (zbyt małą różnicą ciśnienia oleju) — czyli przed pracą bez właściwego ciśnienia oleju.
Sprężarka — serce układu
Sprężarka wymusza obieg czynnika. Najczęstszy typ to sprężarka tłokowa (z elementami: tłok, korbowód, zawory ssawne i tłoczne, wał korbowy).
Mokra praca i szron na korbowodzie
Pokrywanie się szronem skrzyni korbowej sprężarki to objaw mokrej pracy — do sprężarki dociera ciecz (zamiast pary), co schładza korpus. Przyczyny: nadmiar czynnika, za małe przegrzanie, uszkodzony zawór rozprężny.
Regulacja wydajności chłodniczej
W małych urządzeniach chłodniczych najbardziej ekonomicznym sposobem regulacji wydajności jest praca przerywana (cykliczna) sterowana termostatem — sprężarka włącza się i wyłącza zależnie od temperatury. W większych układach stosuje się falowniki (regulację obrotów) lub odciążanie cylindrów.
EER — współczynnik wydajności chłodniczej
EER (Energy Efficiency Ratio) to stosunek mocy chłodniczej do mocy pobranej (napędu sprężarki):
EER = moc chłodnicza ÷ moc napędu (sprężarki)
Stąd moc sprężarki oblicza się:
moc sprężarki = moc chłodnicza ÷ EER
Przykład: moc chłodnicza Qc = 60 kW, EER = 3:
moc sprężarki = 60 ÷ 3 = 20 kW
Im wyższy EER, tym układ efektywniejszy. Więcej w haśle EER.
Napełnianie i opróżnianie instalacji
Napełnianie czynnikiem
Instalację napełnia się czynnikiem chłodniczym w odpowiedniej postaci:
- fazą ciekłą — od strony wysokiego ciśnienia / przewodu cieczowego (szybkie napełnianie dużych instalacji, ostrożnie),
- fazą gazową — od strony ssawnej (doładowanie, bezpieczniejsze dla sprężarki).
Przy doładowywaniu przez stronę ssawną doprowadza się czynnik w postaci gazowej, aby nie spowodować uderzenia hydraulicznego w sprężarce.
Gazowa metoda opróżniania
Gazowa metoda opróżniania instalacji polega na zasysaniu przez sprężarkę czynnika z instalacji w postaci gazu (pary) i przetłaczaniu go do butli/zbiornika. Czynnik odzyskuje się jako parę, nie jako ciecz.
Ręczne uruchamianie układów amoniakalnych
W dużych instalacjach amoniakalnych (R717) ręczne uruchomienie sprężarki wymaga otwierania zaworów w określonej kolejności — najpierw zawór ssawny, potem tłoczny (zgodnie z instrukcją), aby uniknąć uderzeń ciśnienia. Amoniak jest toksyczny i palny, więc obsługa wymaga szczególnej ostrożności. Więcej w haśle amoniak R717.
Odtajanie parownika
W mroźniach okresowo przeprowadza się odtajanie (odszranianie) parownika:
- wyłączenie wentylatora (W),
- załączenie grzałki (G),
- ustawienie zaworów elektromagnetycznych (Z1, Z2) tak, by odciąć dopływ czynnika.
Po stopieniu szronu układ wraca do normalnej pracy. Szczegóły w haśle parownik.
Pompa ciepła — odwrócony obieg
Pompa ciepła wykorzystuje ten sam sprężarkowy obieg, ale w celu ogrzewania. Umożliwia przenoszenie ciepła ze źródła o niższej temperaturze (powietrze, grunt, woda) do ogrzewanego pomieszczenia o wyższej temperaturze. Parownik odbiera ciepło z dolnego źródła, skraplacz oddaje je do instalacji grzewczej.
Czynniki chłodnicze
W obiegu krąży czynnik chłodniczy — substancja o odpowiednich właściwościach termodynamicznych:
- R404A, R134a, R407C — syntetyczne (HFC),
- R290 (propan), R600a (izobutan) — węglowodory (naturalne, palne),
- R717 (amoniak) — naturalny, toksyczny,
- R744 (CO₂) — naturalny, wysokie ciśnienia.
Więcej w hasłach propan R290 i amoniak R717.
Częste pomyłki — nie myl tego!
- parownik ≠ skraplacz — parownik pobiera ciepło (chłodzi), skraplacz oddaje ciepło.
- sprężarka nie chłodzi — tylko wymusza obieg i podnosi ciśnienie; ciepło odbiera parownik.
- odparowanie = pobieranie ciepła, skraplanie = oddawanie ciepła — odwrotne procesy.
- EER to nie moc — to stosunek mocy chłodniczej do pobranej; moc sprężarki = moc chłodnicza ÷ EER.
- wziernik i odwadniacz są na przewodzie cieczowym, nie ssawnym.
- presostat różnicowy oleju ≠ presostat ciśnienia czynnika — chroni przed brakiem smarowania sprężarki.
- napełnianie gazem (ssanie) vs cieczą (cieczowy) — gaz bezpieczniejszy dla sprężarki.
- pompa ciepła to ten sam obieg co chłodziarka, użyty do grzania.
- najmniejsza średnica = przewód cieczowy, największa = ssawny.
Najważniejsze do zapamiętania
Sprężarkowy obieg chłodniczy to zamknięty obieg czynnika z czterema elementami: sprężarka, skraplacz, element rozprężny, parownik i czterema procesami: sprężanie → skraplanie → rozprężanie → odparowanie. Ciepło pobierane jest w parowniku (odparowanie), oddawane w skraplaczu (skraplanie), a sprężarka wymusza obieg. Wziernik i odwadniacz są na przewodzie cieczowym, presostaty chronią przed nieprawidłowym ciśnieniem. Moc sprężarki = moc chłodnicza ÷ EER. Pompa ciepła to ten sam obieg użyty do ogrzewania.
