Płyta główna — co to jest?
Płyta główna (ang. motherboard, mainboard) to najważniejszy element komputera — drukowana płytka (PCB), do której podłącza się wszystkie pozostałe podzespoły: procesor, pamięć RAM, dyski, karty rozszerzeń, zasilacz oraz urządzenia peryferyjne. Pełni rolę centralnej magistrali komunikacyjnej — to przez nią procesor wymienia dane z pamięcią, kartą graficzną, dyskami i całą resztą komputera.
Płyta główna jest jednym z najczęściej egzaminowanych elementów w kwalifikacji INF.02 (Administracja i eksploatacja systemów komputerowych, urządzeń peryferyjnych i lokalnych sieci komputerowych) — pojawia się w pytaniach o chipset, gniazda, złącza, panel tylny, testowanie, kompatybilność z procesorem i pamięcią.

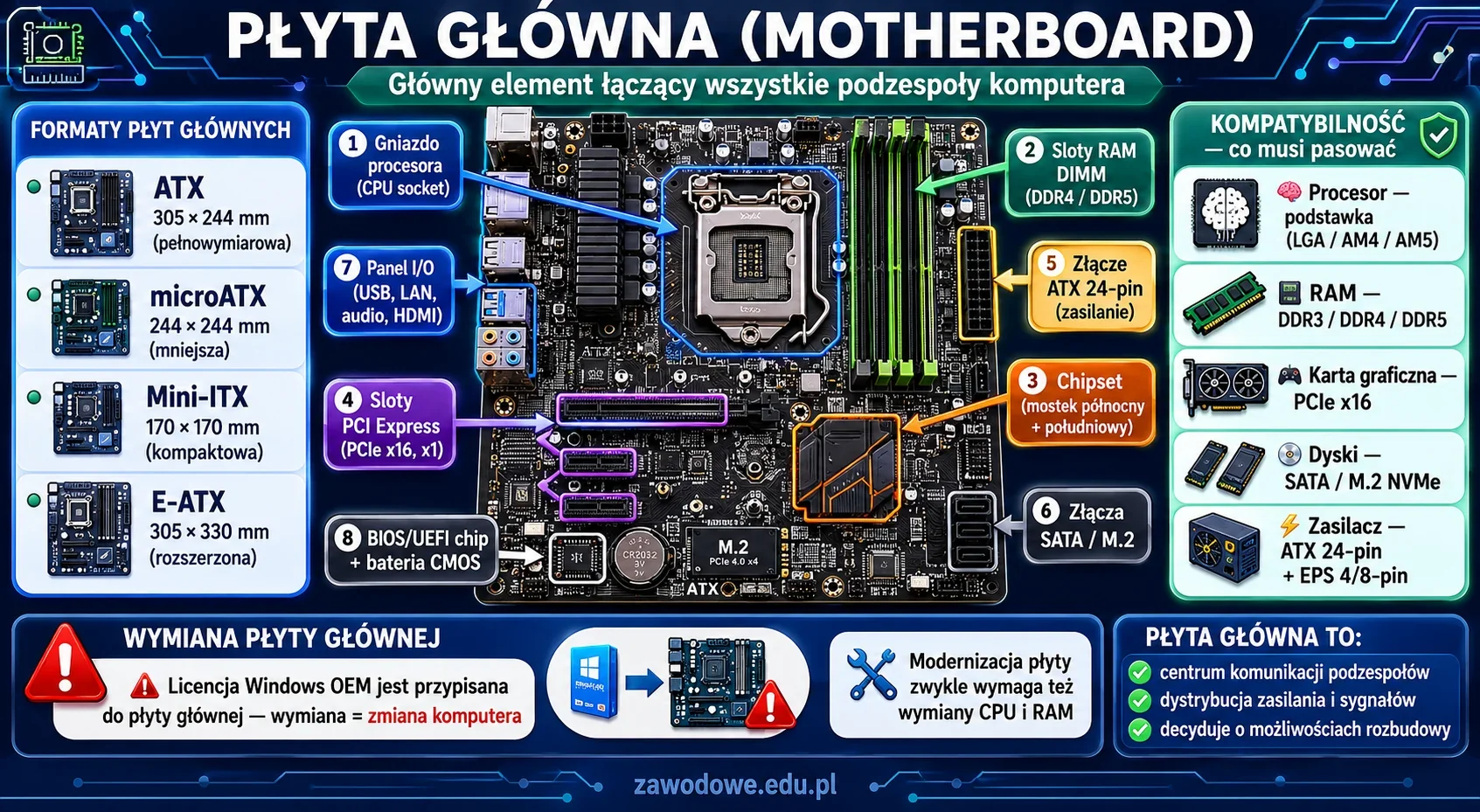

Najważniejsze elementy płyty głównej
| Element | Funkcja |
|---|---|
| Gniazdo procesora (socket) | montaż CPU; np. LGA1700 (Intel), AM5 (AMD) |
| Sloty pamięci RAM (DIMM) | montaż modułów RAM; np. DDR4, DDR5 |
| Chipset (mostek północny/południowy) | zarządza komunikacją między podzespołami |
| Sloty PCI Express (PCIe) | karty graficzne, sieciowe, SSD NVMe |
| Złącza SATA / M.2 | dyski HDD i SSD |
| Złącze zasilania ATX 24-pin | główne zasilanie płyty |
| Złącze EPS 4/8-pin | zasilanie procesora |
| Panel I/O (tylny) | USB, LAN, audio, HDMI, DisplayPort |
| BIOS / UEFI | firmware uruchamiający komputer |
| Bateria CMOS | zasilanie zegara RTC i pamięci ustawień BIOS |
| Złącza wewnętrzne | piny dla obudowy (POWER, RESET, LED, USB front) |
Chipset — mostek północny i południowy
Chipset to zestaw układów scalonych na płycie głównej zarządzający przepływem danych. Historycznie dzielił się na dwa elementy:
- Mostek północny (northbridge) — bezpośrednio przy procesorze; odpowiadał za wymianę danych między CPU, pamięcią RAM i magistralą karty graficznej (PCIe x16/AGP). Był to najszybszy układ chipsetu.
- Mostek południowy (southbridge) — obsługiwał wolniejsze urządzenia: dyski (SATA), USB, audio, sieć LAN, zegar RTC, BIOS.
Częste pytanie CKE: „Element płyty głównej odpowiedzialny za transmisję danych pomiędzy mikroprocesorem, pamięcią RAM i magistralą karty graficznej" — to mostek północny (northbridge).
Co się zmieniło — chipset współczesny
W nowoczesnych procesorach (od ok. 2008 roku) kontroler pamięci RAM i kontroler PCIe są zintegrowane w samym procesorze — przez co rola mostka północnego praktycznie zniknęła. Obecnie na płycie głównej jest tylko jeden układ chipsetu (odpowiednik mostka południowego), obsługujący SATA, USB, sieć, audio i część slotów PCIe.
Mimo tej zmiany w pytaniach egzaminacyjnych klasyczna terminologia mostek północny/południowy wciąż obowiązuje.
Sloty kart rozszerzeń — od AGP do PCI Express
Sloty współczesne — PCI Express (PCIe)
PCI Express to dominujący slot kart rozszerzeń od ok. 2005 roku:
- PCIe x16 — najszersza wersja, do kart graficznych,
- PCIe x8 — szybkie karty (kontrolery RAID, karty sieciowe 10 Gb),
- PCIe x4 — dyski SSD NVMe, mniejsze karty,
- PCIe x1 — najmniejsze (karty dźwiękowe, sieciowe, USB).
Generacje: PCIe 3.0, 4.0, 5.0 — każda kolejna podwaja przepustowość. Karta graficzna wymaga slotu PCIe x16.
Pytanie CKE: Aby zamontować kartę graficzną z przedstawionego rysunku (z długim złączem krawędziowym), potrzebna jest płyta z gniazdem PCI Express x16.
Historyczne sloty — AGP, PCI, ISA
| Slot | Lata używania | Typowe zastosowanie |
|---|---|---|
| ISA | 1981–~2000 | wszystkie karty rozszerzeń (lata 80. i 90.) |
| PCI | 1992–~2010 | uniwersalny slot rozszerzeń |
| AGP (Accelerated Graphics Port) | 1997–~2008 | wyłącznie karty graficzne |
| PCI Express | 2005–dziś | uniwersalny, najnowszy |
AGP zostało zaprojektowane specjalnie dla kart graficznych — był to slot dający szybszą komunikację z procesorem niż klasyczne PCI. Zastąpione przez PCIe.
W pytaniach egzaminacyjnych: jeśli pytanie pokazuje kartę graficzną AGP lub starszą płytę z portem AGP — chodzi o ten konkretny historyczny slot.
SLI i CrossFire — łączenie kart graficznych
SLI (Scalable Link Interface) to technologia firmy NVIDIA umożliwiająca łączenie dwóch lub więcej kart graficznych w jednym systemie, by pracowały razem nad jednym obrazem. To zwiększa moc obliczeniową w grach i renderingu.
Odpowiednik AMD to CrossFire (CrossFireX).
Pytanie CKE: Technologia firmy NVIDIA umożliwiająca łączenie kart graficznych → SLI.
Płyta główna musi mieć co najmniej 2 sloty PCIe x16 i certyfikat SLI/CrossFire, by obsługiwać tę technologię. Szczegóły w haśle SLI.
Złącza zasilania — ATX 24-pin i EPS 12V
Płyta główna pobiera prąd przez dwa główne złącza z zasilacza:
- ATX 24-pin — główne złącze zasilania płyty głównej (większy „prostokątny" wtyk),
- EPS 12V (ATX12V) 4-pin lub 8-pin — dodatkowe zasilanie procesora (mniejszy wtyk montowany w okolicy gniazda CPU).
Bez obu złączy komputer nie uruchomi się — sam 24-pin to za mało. W starszych płytach był jeden 20-pin + 4-pin ATX12V, w nowych zawsze 24+4/8.
Szczegóły w hasłach złącza zasilacza ATX i złącze zasilania procesora ATX12V/EPS12V.
Panel tylny (I/O panel)
Panel tylny to zbiór złączy zewnętrznych na płycie głównej, dostępnych od tyłu obudowy. Typowe interfejsy:
- USB 2.0 / USB 3.x (USB-A, USB-C),
- LAN (RJ-45) — sieć Ethernet,
- Audio — wyjścia mini-jack 3,5 mm (line-in, line-out, mic),
- HDMI / DisplayPort — dla zintegrowanej karty graficznej w procesorze,
- PS/2 — starsza mysz/klawiatura (rzadko, ale wciąż obecne),
- eSATA — zewnętrzny dysk SATA,
- Wyświetlacz BIOS POST (w lepszych płytach),
- Przycisk Clear CMOS lub BIOS Flashback.
W pytaniach CKE z rysunkiem panelu tylnego trzeba rozpoznać typy interfejsów — USB (płaskie prostokątne), LAN (większy z dwiema diodami), audio (kolorowe okrągłe), DisplayPort (trapezowy), HDMI (szeroki prostokątny z fazami).
eSATA — zewnętrzny SATA
eSATA to interfejs do podłączenia zewnętrznego dysku SATA bez tracenia wydajności. Złącze przypomina USB, ale jest mocniejsze mechanicznie i nie posiada zasilania (potrzebny osobny kabel zasilający lub wariant eSATAp z dodatkowym USB do zasilania).
W pytaniach „który port pozwala podłączyć zewnętrzny dysk przez interfejs e-SATA" — szukasz portu opisanego eSATA (zwykle z napisem na panelu lub piktogramem).
Napięcia zasilania pamięci RAM
Płyta główna dostarcza pamięciom RAM różne napięcia w zależności od generacji:
| Typ pamięci | Napięcie nominalne |
|---|---|
| DDR (DDR1) | 2,5 V |
| DDR2 | 1,8 V |
| DDR3 | 1,5 V (DDR3L: 1,35 V, DDR3U: 1,25 V) |
| DDR4 | 1,2 V |
| DDR5 | 1,1 V |
Pytanie CKE: „Jakie napięcie jest dostarczane przez płytę główną do pamięci typu SDRAM DDR3?" → 1,5 V.
Im nowsza generacja, tym niższe napięcie (oszczędność energii, mniej ciepła). Z tego powodu nie można w ten sam slot DDR3 włożyć DDR4 — różnica napięcia i wycięcie w module to uniemożliwiają.
Więcej w haśle zgodność pamięci RAM z płytą główną.
Test POST i diagnostyka
Po włączeniu komputer wykonuje test POST (Power-On Self-Test) — sprawdza, czy podstawowe komponenty (CPU, RAM, karta graficzna, klawiatura) działają. W razie błędu komputer piszczy sekwencją „beepów" lub wyświetla kody błędów.
POST card (POST tester)
Jeśli komputer nie startuje i nie ma jak odczytać błędu z ekranu, używa się karty POST (POST card, POST tester) — niewielkiej karty wkładanej w slot PCI/PCIe lub gniazdo specjalne, wyświetlającej dwucyfrowe kody POST na wbudowanym wyświetlaczu. Pomaga zlokalizować problem: błąd procesora, RAM-u, magistrali, BIOS-u itd.
Pytanie CKE: Urządzenie do przeprowadzenia testu POST dla komponentów płyty głównej → POST card / POST tester.
Konfiguracja minimalna do uruchomienia
Komputer musi mieć następujące komponenty, by wykonać POST i uruchomić system:
- procesor (CPU) — wmontowany w gniazdo,
- pamięć RAM — co najmniej 1 moduł,
- karta graficzna (lub zintegrowana w CPU) — do wyświetlenia obrazu,
- zasilacz (z podłączonym 24-pin + EPS) — zasilanie,
- BIOS/UEFI sprawny — na płycie głównej.
Aby uruchomić system operacyjny, potrzebny jest dodatkowo:
- dysk twardy / SSD z systemem (lub bootowalny pendrive/płyta DVD),
- napęd optyczny / port USB (jeśli system instalujemy z nośnika).
Pytanie CKE: Komputer bez dysku, napędów optycznych i USB — nie może uruchomić systemu operacyjnego (brak źródła bootowania). Zintegrowana karta sieciowa nie pomoże, chyba że BIOS obsługuje boot z sieci (PXE) i jest serwer w sieci.
Płyta główna a licencja Windows OEM
Licencja OEM systemu Windows (preinstalowana przez producenta komputera) jest przypisana do konkretnej płyty głównej. Powód: identyfikacja komputera następuje przez klucz sprzętowy zawarty w UEFI płyty głównej.
Z tego wynikają ważne zasady:
- wymiana płyty głównej = zwykle utrata licencji OEM (Microsoft uznaje to za nowy komputer),
- wymiana płyty na inny model wymaga nowej licencji,
- wymiana płyty na taki sam model w ramach naprawy gwarancyjnej zwykle jest dozwolona,
- wymiana RAM, dysku, karty graficznej, zasilacza — nie unieważnia licencji OEM.
Pytanie CKE: Licencja Windows OEM nie umożliwia wymiany → płyty głównej.
Inne licencje (Retail / Box / Volume) nie mają tego ograniczenia — można je przenosić między komputerami.
Formaty płyt głównych
Płyty główne produkowane są w kilku standardowych rozmiarach:
| Format | Wymiary | Liczba slotów PCIe | Zastosowanie |
|---|---|---|---|
| E-ATX | 305×330 mm | 7+ | wysoka wydajność, serwery |
| ATX | 305×244 mm | do 7 | typowe komputery stacjonarne |
| microATX | 244×244 mm | do 4 | kompaktowe komputery |
| Mini-ITX | 170×170 mm | 1 | mini-PC, HTPC, serwery |
| Mini-DTX | 170×203 mm | 2 | rzadziej spotykany |
Wybór formatu zależy od obudowy — większa obudowa zwykle akceptuje wszystkie mniejsze formaty.
Modernizacja komputera — co sprawdzić?
Wymieniając płytę główną, trzeba sprawdzić zgodność z:
- procesorem — podstawka (LGA1700, AM5 itd.),
- pamięcią RAM — typ (DDR4/DDR5) i częstotliwość,
- kartą graficzną — slot PCIe odpowiedniej generacji,
- zasilaczem — moc, złącza (24-pin, EPS, PCIe 8-pin/16-pin),
- obudową — format (ATX/microATX/Mini-ITX),
- dyskami — SATA, M.2 NVMe,
- systemem operacyjnym — sterowniki dla chipsetu i UEFI.
Wymiana płyty głównej zwykle pociąga za sobą wymianę procesora i RAM — bo nowe generacje płyt obsługują nowe socket-y i nowy typ pamięci.
Powiązane tematy
- SLI — łączenie kart graficznych NVIDIA.
- Złącze zasilania procesora ATX12V/EPS12V — zasilanie CPU.
- Złącza zasilacza ATX — wszystkie złącza zasilacza.
- Zgodność pamięci RAM z płytą główną — kompatybilność DIMM.
- Procesor (CPU) — komponent w gnieździe płyty.
- BIOS / UEFI — firmware uruchamiający komputer.
- PCI Express — slot współczesnych kart rozszerzeń.
Częste pomyłki — nie myl tego!
- mostek północny ≠ południowy — północny obsługuje CPU+RAM+grafikę (szybkie), południowy SATA+USB+audio+LAN (wolne).
- AGP ≠ PCI ≠ PCI Express — AGP tylko grafika (historyczny), PCI uniwersalny stary, PCIe nowoczesny.
- SLI to NVIDIA, CrossFire to AMD — choć obie technologie robią to samo (łączenie GPU).
- eSATA ≠ USB — wyglądają podobnie, ale to różne interfejsy; eSATA nie ma zasilania.
- DDR3 to 1,5 V, nie 1,2 V — często mylone z DDR4 (1,2 V).
- ATX 24-pin to zasilanie płyty, EPS 8-pin to zasilanie procesora — to dwa różne złącza.
- POST card to nie karta sieciowa — to specjalna karta diagnostyczna z wyświetlaczem.
- licencja OEM jest przypisana do płyty głównej, nie do procesora ani dysku.
- modernizacja płyty zwykle wymaga też zmiany CPU i RAM — nowe płyty mają nowe gniazda i typy pamięci.
- „płyta główna" ≠ „karta graficzna" — płyta to PCB, do którego wkładamy m.in. kartę graficzną.
Najważniejsze do zapamiętania
Płyta główna to centralny element komputera, łączący procesor, RAM, karty rozszerzeń, dyski, zasilanie i panel I/O. Najważniejsze podzespoły to gniazdo procesora, sloty RAM, chipset (mostek północny/południowy), sloty PCIe (x16 dla grafiki), złącza SATA/M.2, złącze ATX 24-pin i EPS 12V dla CPU, panel tylny z USB/LAN/audio/HDMI/eSATA, BIOS/UEFI. DDR3 = 1,5 V, SLI = NVIDIA, POST card to narzędzie diagnostyczne. Licencja Windows OEM jest przypisana do płyty głównej — wymiana płyty zwykle oznacza utratę licencji.
