Złącza zasilacza ATX

Złącza zasilacza ATX — co to jest?

Zasilacz ATX to standardowe źródło zasilania w komputerach stacjonarnych — przekształca prąd zmienny 230 V z gniazdka w prąd stały o napięciach 3,3 V / 5 V / 12 V, który zasila wszystkie podzespoły. Zasilacz wyposażony jest w wiązkę przewodów zakończonych różnymi rodzajami wtyczek, dopasowanych do konkretnych elementów: płyty głównej, procesora, karty graficznej, dysków i wentylatorów.

To kluczowy temat w kwalifikacji INF.02 (Administracja i eksploatacja systemów komputerowych) — pytania CKE sprawdzają rozpoznawanie złączy, ich przeznaczenie, dostarczane napięcia oraz co NIE należy do zasilacza (typowe dystraktory: VGA, HDMI, USB).

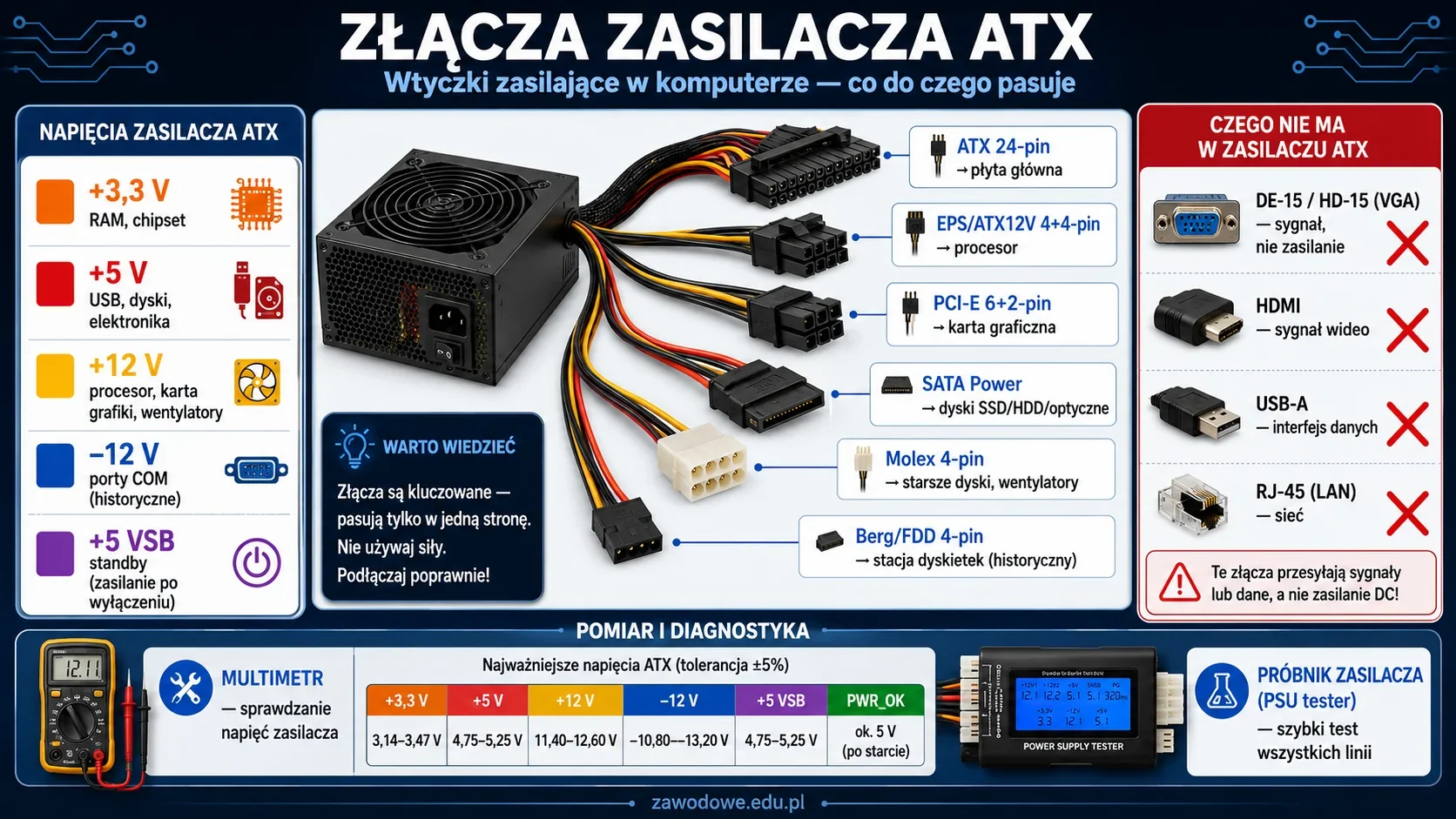

Wszystkie złącza zasilacza ATX — przegląd

Główne złącze ATX 24-pin

To najważniejsze złącze, doprowadzające zasilanie do płyty głównej. Ma 24 styki ułożone w dwóch rzędach po 12. Starsze zasilacze miały 20-pin, później dodano 4 styki — stąd często spotyka się wariant 20+4-pin (4 styki można odłączyć od głównego 20-pin), który pasuje zarówno do starych, jak i nowych płyt.

Złącze ATX 24-pin dostarcza:

• +3,3 V (kilka linii),
• +5 V (kilka linii),
• +12 V (kilka linii),
• −12 V (jedna linia, historycznie do portów COM),
• +5 VSB (standby — zasilanie czuwania),
• GND (masa) — wiele linii,
• sygnały sterujące: PS_ON# (włącz zasilanie), PWR_OK / PG (Power Good).

ATX12V / EPS12V — zasilanie procesora

Procesor pobiera dużo mocy i potrzebuje osobnego dedykowanego złącza: ATX12V (4-pin) lub jego rozszerzonej wersji EPS12V (8-pin lub 4+4-pin). Złącze montuje się na płycie głównej w okolicy gniazda CPU.

Pytanie CKE wprost: „Złącze zasilacza ATX12V służy do zasilania…" → procesora (CPU).

Wariant 4+4-pin to dwa segmenty po 4 styki — można je podłączyć razem jako pełny 8-pin EPS12V (do mocnych procesorów) lub osobno jako 4-pin ATX12V (do słabszych płyt). Dostarcza wyłącznie napięcie +12 V — stąd nazwa.

W mocnych konfiguracjach (procesory powyżej 100 W) spotyka się 2× EPS12V (czyli 8+8-pin lub 8+4-pin) — dwa złącza zasilające jeden procesor.

Więcej w haśle złącze zasilania procesora ATX12V/EPS12V.

PCI-E (PCIe Power) — zasilanie karty graficznej

Karta graficzna często pobiera tyle prądu, że slot PCIe x16 nie wystarcza (slot dostarcza maks. 75 W). Karty mocniejsze wymagają dodatkowego zasilania przez wtyczki PCI-E Power:

• PCI-E 6-pin — dodatkowe +75 W,
• PCI-E 8-pin — dodatkowe +150 W,
• PCI-E 6+2-pin — wariant elastyczny (jak 4+4 w ATX12V),
• PCIe 12VHPWR (16-pin) — nowoczesne karty RTX 4000+, do 600 W.

Karta graficzna może mieć 1, 2, a nawet 3 takie złącza naraz — zależnie od poboru mocy.

SATA Power — zasilanie dysków

SATA Power to płaska wtyczka 15-pinowa dostarczająca napięcia +3,3 V, +5 V, +12 V do urządzeń SATA:

• dysków HDD (talerzowych),
• dysków SSD SATA,
• napędów optycznych (DVD, Blu-ray),
• niektórych kontrolerów / czytników.

Złącze SATA Power NIE jest tym samym co kabel danych SATA (mniejsze, 7-pinowe). Każdy dysk SATA potrzebuje obu: SATA Power (zasilanie) + SATA Data (dane).

Molex (Peripheral 4-pin)

Molex to starsze złącze 4-pinowe dostarczające +5 V i +12 V. Używane było w starszych dyskach IDE, napędach optycznych, dziś wciąż służy do:

• wentylatorów (zwłaszcza tańszych modeli),
• pomp wodnego chłodzenia,
• przejściówek Molex → SATA Power (gdy zasilacz ma mało SATA),
• przejściówek Molex → PCIe (rzadko, niezalecane),
• starszych podzespołów (kontrolerów IDE, czytników kart).

W niektórych materiałach Molex bywa nazywany MPC (Molex Peripheral Connector).

Berg / FDD — historyczne złącze stacji dyskietek

Berg (FDD 4-pin) to małe złącze 4-pinowe używane dawniej do zasilania stacji dyskietek 3,5" (FDD — Floppy Disk Drive). Dziś praktycznie nie spotykane — stacje dyskietek wymarły. Czasem występuje jako pojedyncza wtyczka „na wszelki wypadek" w starszych zasilaczach.

Napięcia w zasilaczu ATX

Zasilacz ATX dostarcza kilka napięć stałych, każde z konkretnym przeznaczeniem:

+12 V to najważniejsza linia w nowoczesnym zasilaczu — to z niej pobiera moc procesor i karta graficzna (czyli ~80% obciążenia komputera gamingowego).

Czego NIE ma w zasilaczu ATX?

To najczęstsze pytanie CKE — wśród odpowiedzi pojawiają się dystraktory (złącza, które wyglądają „komputerowo", ale nie są zasilające):

Pytanie CKE wprost: „Wskaż złącze, które nie występuje w zasilaczach ATX" → odpowiedzią jest zwykle DE-15 / HD-15 (czyli VGA), HDMI lub inne złącze sygnałowe.

Klucz rozpoznawczy: jeśli to wyjście wideo/audio/danych — nie ma go w zasilaczu. Zasilacz ma tylko wtyczki zasilające (z napięciami).

Pomiar napięć — multimetr i próbnik zasilacza

Gdy komputer się nie uruchamia lub działa niestabilnie, jednym z pierwszych kroków diagnostycznych jest sprawdzenie napięć zasilacza.

Multimetr

Klasyczne narzędzie elektryka — multimetr pozwala zmierzyć napięcie między dowolnym pinem wtyczki ATX a masą (GND). Sprawdza się:

• czy +12 V rzeczywiście daje 12 V (akceptowalne ±5%, czyli 11,4–12,6 V),
• czy +5 V daje 5 V (akceptowalne 4,75–5,25 V),
• czy +3,3 V daje 3,3 V (3,14–3,46 V),
• czy +5 VSB działa nawet po wyłączeniu komputera.

Pytanie CKE: „Który przyrząd pomiarowy służy do sprawdzenia wartości napięć w zasilaczu?" → multimetr (lub próbnik zasilacza / tester ATX).

Próbnik zasilacza (PSU tester)

Próbnik zasilacza ATX (ang. PSU tester) to dedykowane urządzenie z gniazdami na wszystkie wtyczki zasilacza (24-pin, EPS, PCIe, SATA, Molex, Berg) oraz wyświetlaczem LCD pokazującym napięcia. Jego zaleta: szybkość — w jednej chwili widzisz wszystkie linie naraz, bez ręcznego mierzenia pojedynczych pinów.

W praktyce serwisanci komputerowi używają obu: próbnika do szybkiego testu „działa/nie działa" i multimetru do precyzyjnych pomiarów pod obciążeniem.

Test „papierowym sznurkiem" — zwarcie pinów PS_ON

Aby uruchomić zasilacz bez podłączenia do płyty głównej (np. do testu lub czyszczenia), można zewrzeć pin PS_ON# (zielony) z dowolnym pinem GND (czarnym) na wtyczce 24-pin za pomocą kawałka drutu lub specjalnego zworki. Wtedy zasilacz włączy się i można zmierzyć napięcia bez komputera.

Moc i sprawność zasilacza

Każdy zasilacz ma określoną moc maksymalną podawaną w watach (W) — np. 500 W, 750 W, 1000 W. Wybiera się ją wg sumy poboru mocy wszystkich podzespołów (procesor + karta graficzna + dyski + wentylatory) z zapasem ~30–40%.

Certyfikaty 80 PLUS — sprawność

Zasilacze ATX otrzymują certyfikat 80 PLUS określający sprawność (procent energii ze ściany faktycznie dostarczanej do komputera; reszta to straty na ciepło):

Im wyższa sprawność, tym mniej energii idzie na grzanie się zasilacza — i tym ciszej działa wentylator.

Zasilacze modułowe vs niemodułowe

• Niemodułowe — wszystkie kable na stałe wychodzą z zasilacza. Tańsze, ale nadmiar kabli zajmuje miejsce w obudowie.
• Półmodułowe — główne kable (ATX 24, EPS) na stałe, reszta (PCIe, SATA, Molex) wpinana w razie potrzeby.
• W pełni modułowe — wszystkie kable wpinane oddzielnie do zasilacza. Wygodne, czysty montaż w obudowie.

Powiązane tematy

• Złącze zasilania procesora ATX12V/EPS12V — szczegółowo o zasilaniu CPU.
• Płyta główna — odbiorca głównego złącza ATX 24-pin.
• PCI Express — slot karty graficznej (75 W ze slotu + dodatkowe PCIe Power).
• Dyski SATA — zasilane przez SATA Power.
• Multimetr — narzędzie do pomiaru napięć.

Częste pomyłki — nie myl tego!

• ATX 24-pin to płyta główna, nie procesor — procesor ma osobne ATX12V / EPS12V.
• EPS12V (8-pin) ≠ PCI-E 8-pin — wyglądają podobnie, ale mają inne piny i nie są zamienne! Pomyłka grozi spaleniem procesora lub karty graficznej.
• SATA Power ≠ SATA Data — Power jest płaska szeroka (15-pin), Data wąska (7-pin). Każdy dysk SATA potrzebuje obu.
• Molex ≠ Berg — Molex jest większy (4-pin, zasilanie dysków), Berg mały (4-pin, dawniej do dyskietek).
• DE-15 / HD-15 / VGA NIE jest w zasilaczu — to złącze sygnału wideo na karcie graficznej.
• HDMI, USB, RJ-45 NIE są w zasilaczu — to złącza sygnałowe.
• −12 V nie jest praktycznie używane w nowoczesnych komputerach — dziedzictwo portów COM.
• +5 VSB działa zawsze — gdy komputer jest „wyłączony", ta linia wciąż żyje (stąd działa Wake-on-LAN, bezprzewodowe budzenie itp.).
• 80 PLUS to certyfikat sprawności, nie mocy — wysoka sprawność ≠ dużo watów.

Najważniejsze do zapamiętania

Zasilacz ATX ma kilka rodzajów wtyczek: 24-pin (płyta główna), ATX12V / EPS12V 4/8-pin (procesor — pytanie CKE!), PCI-E 6/8-pin (karta graficzna), SATA Power (dyski), Molex (starsze dyski, wentylatory), Berg/FDD (historycznie — stacja dyskietek). Dostarcza napięcia +3,3 V, +5 V, +12 V, plus −12 V i +5 VSB. W zasilaczu NIE MA złączy sygnałowych: DE-15/VGA, HDMI, USB, RJ-45 — to typowe dystraktory CKE. Do pomiaru napięć służy multimetr lub próbnik zasilacza (PSU tester).
