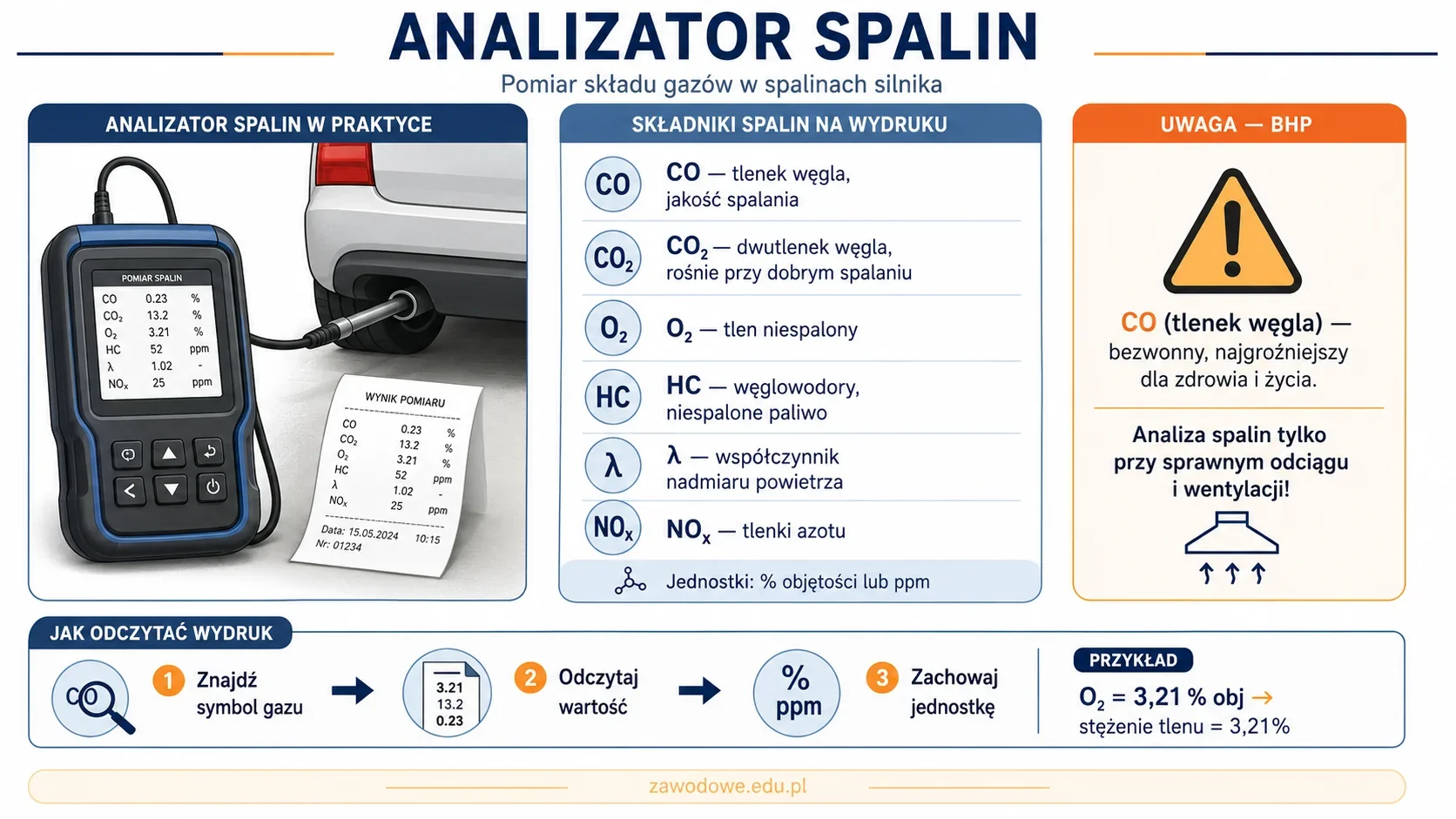

Co to jest analizator spalin?
Analizator spalin to przyrząd diagnostyczny służący do pomiaru składu gazów w spalinach silnika. W pojazdach z silnikiem benzynowym najczęściej odczytuje się wartości: CO, CO₂, O₂, HC, a często także λ i NOₓ. Wyniki podawane są zwykle w % objętości albo w ppm (części na milion). To jedno z podstawowych urządzeń diagnostycznych w kwalifikacji MOT.05 (Obsługa, diagnozowanie oraz naprawa pojazdów samochodowych).
Co pokazuje wydruk z analizatora?
Na wydruku każda pozycja oznacza inny składnik spalin:
- CO – tlenek węgla; informuje o jakości spalania i składzie mieszanki, jest też gazem silnie toksycznym,
- CO₂ – dwutlenek węgla; jego zawartość zwykle rośnie przy prawidłowym spalaniu,
- O₂ – tlen, czyli ilość niespalonego tlenu w spalinach,
- HC – węglowodory; świadczą o obecności niespalonego paliwa,
- λ – współczynnik nadmiaru powietrza (lambda),
- NOₓ – tlenki azotu; powstają przy wysokiej temperaturze spalania.
Jak odczytać stężenie tlenu (O₂)?
Aby wskazać stężenie tlenu, należy znaleźć na wydruku pozycję oznaczoną O₂. Jeśli zapis brzmi:
O2 = 3.21 % obj
to stężenie tlenu w spalinach wynosi 3,21% objętości.
W pytaniach tego typu nie trzeba interpretować całego stanu silnika, jeśli polecenie dotyczy tylko jednego parametru. Wystarczy:
- znaleźć właściwy symbol gazu,
- odczytać przypisaną mu wartość,
- zachować poprawną jednostkę.
Dlatego z wydruku, na którym widnieje O2 = 3.21 % obj, poprawna odpowiedź brzmi: 3,21%.
Toksyczność składników spalin
Składniki spalin różnią się szkodliwością dla człowieka. Najgroźniejszy dla zdrowia i życia jest tlenek węgla (CO) — gaz bezbarwny, bezwonny i bardzo toksyczny. CO wiąże się z hemoglobiną krwi znacznie silniej niż tlen, blokując transport tlenu w organizmie, co prowadzi do zatrucia, a przy większych stężeniach — do śmierci. Ponieważ jest bezwonny, człowiek nie wyczuwa zagrożenia.
Pozostałe składniki również są szkodliwe (HC i NOₓ są toksyczne i współtworzą smog), ale to CO uznaje się za najgroźniejszy w bezpośrednim kontakcie w zamkniętej przestrzeni.
BHP podczas badania spalin
Analiza spalin polega na pracy silnika i emisji spalin do otoczenia. Wykonywanie jej w zamkniętym pomieszczeniu bez sprawnego odciągu spalin i działającej wentylacji może prowadzić do zatrucia tlenkiem węgla (CO) — a w skrajnych przypadkach do utraty przytomności i śmierci.
Dlatego badanie składu spalin wykonuje się zawsze:
- przy podłączonym i sprawnym odciągu spalin (wąż wyciągowy nałożony na rurę wydechową),
- przy działającej wentylacji pomieszczenia,
- nigdy w zamkniętym garażu czy hali bez wymiany powietrza.
To jeden z kluczowych przepisów BHP w warsztacie samochodowym.
Częste pomyłki — nie myl tego!
- O₂ ≠ CO₂ — O₂ to niespalony tlen, CO₂ to dwutlenek węgla; przy odczycie wydruku to najczęstsza pułapka.
- % ≠ ppm — część wartości podawana jest w procentach objętości, część w ppm; trzeba odczytać jednostkę przypisaną do danego składnika.
- CO ≠ CO₂ — toksyczny jest tlenek węgla (CO); dwutlenek węgla (CO₂) jest naturalnym produktem prawidłowego spalania.
- λ to nie skład gazu — lambda to współczynnik nadmiaru powietrza, a nie stężenie konkretnego składnika.
- przy odczycie wartości zawsze trzeba uwzględnić symbol składnika stojący przy liczbie — sama liczba bez symbolu nie wskazuje, o który gaz chodzi.
Najważniejsze do zapamiętania
Analizator spalin mierzy skład gazów wydechowych — głównie CO, CO₂, O₂, HC, a także λ i NOₓ — w % objętości lub ppm. Przy odczycie wydruku wystarczy znaleźć symbol gazu, odczytać wartość i zachować jednostkę. Najgroźniejszym składnikiem spalin dla zdrowia i życia jest tlenek węgla (CO) — bezwonny i silnie toksyczny. Dlatego analizę spalin wykonuje się wyłącznie przy sprawnym odciągu spalin i działającej wentylacji.
