ELM.01Pytanie 1
Montaż, uruchamianie i obsług…

Kategorie: Pomiar i diagnostyka Bezpieczeństwo i przepisy

Aby zapewnić właściwy moment siły przy dokręcaniu nakrętek mocujących urządzenie do podłoża, należy zastosować klucz

A. hakowy.
B. dynamometryczny.
C. imbusowy.
D. oczkowy.
ELM.01Pytanie 2
Montaż, uruchamianie i obsług…

Kategorie: Pomiar i diagnostyka Okablowanie i złącza

Aby sprawdzić ciągłość połączeń elektrycznych, należy podłączyć przewody pomiarowe do zacisków

Ilustracja do pytania 2
A. 10A i COM i ustawić pokrętło w pozycji Ω
B. VΩ i COM i ustawić pokrętło w pozycji V
C. mA i COM i ustawić pokrętło w pozycji A
D. VΩ i COM i ustawić pokrętło w pozycji Ω
ELM.01Pytanie 3
Montaż, uruchamianie i obsług…

Kategorie: Pomiar i diagnostyka Schematy i dokumentacja

W dokumentacji powykonawczej nie należy umieszczać

A. protokołów pomiarowych.
B. certyfikatów użytych materiałów.
C. warunków gwarancji.
D. dowodów zakupu z cenami.
ELM.01Pytanie 6
Montaż, uruchamianie i obsług…

Kategorie: Czujniki i przetworniki Pomiar i diagnostyka

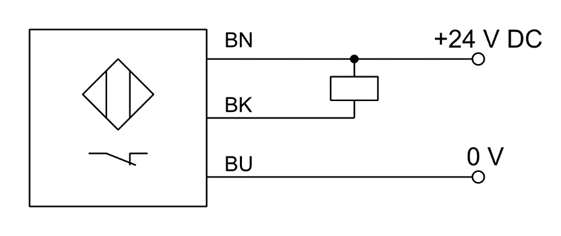

Który przyrząd należy zastosować, aby zmierzyć z dokładnością 0,1 mm otwory o średnicy Φ10 wykonane pod montaż czujników indukcyjnych?

A. Czujnik zegarowy.
B. Przymiar kreskowy.
C. Mikrometr zewnętrzny.
D. Suwmiarkę uniwersalną.
ELM.01Pytanie 8
Montaż, uruchamianie i obsług…

Kategorie: Elementy wykonawcze Układy pneumatyczne i hydrauliczne

Urządzenie, którego schemat przedstawiono na rysunku, pracuje w sposób oscylacyjny. Który zawór należy zamontować w miejscu oznaczonym X, aby prędkość wysuwania tłoczyska siłownika była większa od prędkości wsuwania?

Ilustracja do pytania 8
A. Podwójnego sygnału.
B. Przełącznik obiegu.
C. Progowy.
D. Dławiąco-zwrotny.
ELM.01Pytanie 9
Montaż, uruchamianie i obsług…

Kategorie: Pomiar i diagnostyka Okablowanie i złącza Bezpieczeństwo i przepisy

W jakiej kolejności powinno się wykonać czynności związane z wymianą termostatu w zbiorniku ciepłej wody?

  1. Odłączyć zasilanie.
  2. Odłączyć przewody od termostatu.
  3. Zdemontować termostat uszkodzony.
  4. Zamontować nowy termostat.
  5. Dołączyć przewody do termostatu.
  6. Załączyć zasilanie.
  1. Odłączyć przewody od termostatu.
  2. Odłączyć zasilanie.
  3. Zdemontować termostat uszkodzony.
  4. Zamontować nowy termostat.
  5. Dołączyć przewody do termostatu.
  6. Załączyć zasilanie.
Lista 1.Lista 2.
  1. Odłączyć zasilanie.
  2. Odłączyć przewody od termostatu.
  3. Zdemontować termostat uszkodzony.
  4. Zamontować nowy termostat.
  5. Załączyć zasilanie.
  6. Dołączyć przewody do termostatu.
  1. Odłączyć zasilanie.
  2. Zdemontować termostat uszkodzony.
  3. Zamontować nowy termostat.
  4. Dołączyć przewody do termostatu.
  5. Odłączyć przewody od termostatu.
  6. Załączyć zasilanie.
Lista 3.Lista 4.

A. Według listy 1.
B. Według listy 3.
C. Według listy 2.
D. Według listy 4.
ELM.01Pytanie 10
Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC

W sterowniku PLC wejścia cyfrowe oznaczane są symbolem literowym

A. I
B. AQ
C. AI
D. Q
ELM.01Pytanie 11
Montaż, uruchamianie i obsług…

Kategorie: Pomiar i diagnostyka Okablowanie i złącza Bezpieczeństwo i przepisy

Przedstawiony na rysunku przewód sterowniczy, wymieniony w dokumentacji projektowej, może być zastosowany podczas łączenia elementów systemu sterowania, jeżeli napięcie pracy nie przekracza wartości

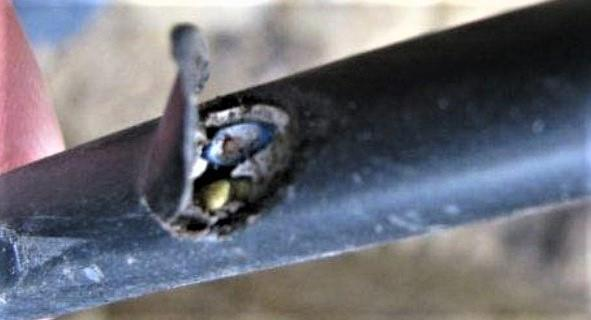

Ilustracja do pytania 11
A. 300 V/400 V
B. 300 V/500 V
C. 100 V/500 V
D. 200 V/400 V
ELM.01Pytanie 13
Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC Schematy i dokumentacja

Na którym rysunku prawidłowo przedstawiono początek sekwencji współbieżnej sieci SFC?

A. Rysunek 1.Ilustracja do odpowiedzi A
B. Rysunek 2.Ilustracja do odpowiedzi B
C. Rysunek 4.Ilustracja do odpowiedzi C
D. Rysunek 3.Ilustracja do odpowiedzi D
ELM.01Pytanie 17
Montaż, uruchamianie i obsług…

Kategorie: Czujniki i przetworniki Pomiar i diagnostyka

Do pomiaru temperatury w systemie automatyki użyto elementów oznaczonych jako Pt100 z przetwornikami pomiarowymi posiadającymi sygnał wyjściowy 4 ÷ 20 mA. Oznacza to, że w urządzeniu pomiarowym zastosowano czujniki

A. termoelektryczne.
B. rezystancyjne metalowe.
C. rezystancyjne półprzewodnikowe.
D. bimetalowe.
ELM.01Pytanie 20
Montaż, uruchamianie i obsług…

Kategorie: Elementy wykonawcze Układy pneumatyczne i hydrauliczne Bezpieczeństwo i przepisy

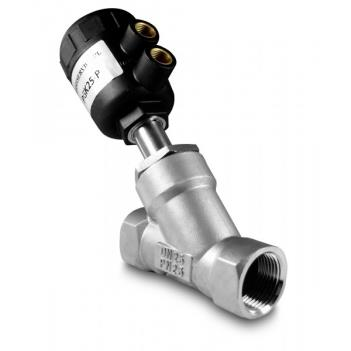

Jaka jest właściwa kolejność czynności przy wymianie elektropneumatycznego zaworu kulowego?

  1. Wyłączyć media zasilające.
  2. Za pomocą klucza maszynowego odkręcić zawór kulowy.
  3. Zainstalować nowy zawór.
  4. Odłączyć przewody elektryczne i pneumatyczne od zdemontowanego zaworu.
  5. Podłączyć przewody elektryczne i pneumatyczne do zamontowanego zaworu.
  6. Włączyć media zasilające.
A.
  1. Wyłączyć media zasilające.
  2. Za pomocą klucza maszynowego odkręcić zawór kulowy.
  3. Odłączyć przewody elektryczne i pneumatyczne od zdemontowanego zaworu.
  4. Podłączyć przewody elektryczne i pneumatyczne do zamontowanego zaworu.
  5. Zainstalować nowy zawór.
  6. Włączyć media zasilające.
B.
  1. Wyłączyć media zasilające.
  2. Odłączyć przewody elektryczne i pneumatyczne od demontowanego zaworu.
  3. Podłączyć przewody elektryczne i pneumatyczne do montowanego zaworu.
  4. Za pomocą klucza maszynowego odkręcić zawór kulowy.
  5. Zainstalować nowy zawór.
  6. Włączyć media zasilające.
C.
  1. Wyłączyć media zasilające.
  2. Odłączyć przewody elektryczne i pneumatyczne od zdemontowanego zaworu.
  3. Za pomocą klucza maszynowego odkręcić zawór kulowy.
  4. Zainstalować nowy zawór.
  5. Podłączyć przewody elektryczne i pneumatyczne do zamontowanego zaworu.
  6. Włączyć media zasilające.
D.

A. 1. Wyłączyć media zasilające.
2. Odłączyć przewody elektryczne i pneumatyczne od zdemontowanego zaworu.
3. Za pomocą klucza maszynowego odkręcić zawór kulowy.
4. Zainstalować nowy zawór.
5. Podłączyć przewody elektryczne i pneumatyczne do zamontowanego zaworu.
6. Włączyć media zasilające.
B. 1. Wyłączyć media zasilające.
2. Za pomocą klucza maszynowego odkręcić zawór kulowy.
3. Zainstalować nowy zawór.
4. Odłączyć przewody elektryczne i pneumatyczne od demontowanego zaworu.
5. Podłączyć przewody elektryczne i pneumatyczne do zamontowanego zaworu.
6. Włączyć media zasilające.
C. 1. Wyłączyć media zasilające.
2. Odłączyć przewody elektryczne i pneumatyczne od demontowanego zaworu.
3. Podłączyć przewody elektryczne i pneumatyczne do montowanego zaworu.
4. Za pomocą klucza maszynowego odkręcić zawór kulowy.
5. Zainstalować nowy zawór.
6. Włączyć media zasilające.
D. 1. Wyłączyć media zasilające.
2. Za pomocą klucza maszynowego odkręcić zawór kulowy.
3. Odłączyć przewody elektryczne i pneumatyczne od zdemontowanego zaworu.
4. Podłączyć przewody elektryczne i pneumatyczne do zamontowanego zaworu.
5. Zainstalować nowy zawór.
6. Włączyć media zasilające.
ELM.01Pytanie 21
Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC Schematy i dokumentacja

Na rysunku przedstawiono diagram działania jednego z bloków funkcjonalnych sterownika PLC. Jest to blok

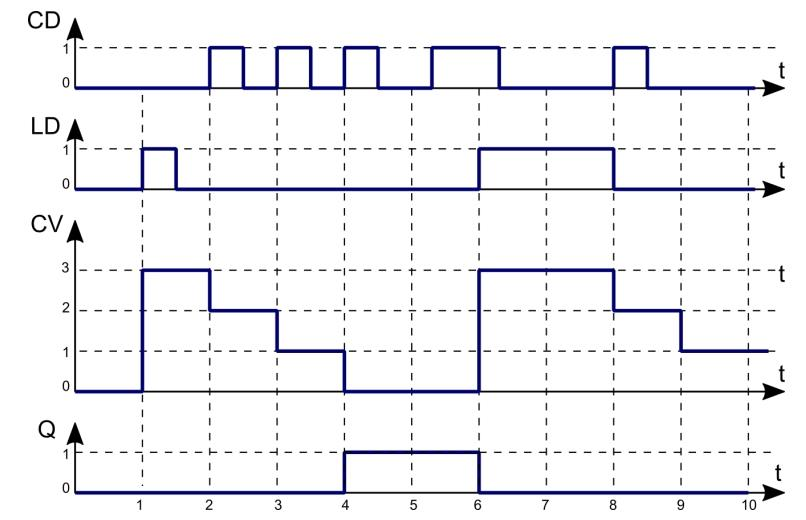

Ilustracja do pytania 21
A. timera opóźniającego załączenie TON
B. licznika impulsów zliczającego w dół CTD
C. timera opóźniającego wyłączenie TOF
D. licznika impulsów zliczającego w górę CTU
ELM.01Pytanie 25
Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC Pomiar i diagnostyka

Do bezpośredniego pomiaru wartości napięcia zasilającego cewkę elektrozaworu należy użyć

A. omomierza.
B. amperomierza.
C. woltomierza.
D. watomierza.
ELM.01Pytanie 26
Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC

Przedstawiony fragment programu realizuje funkcję

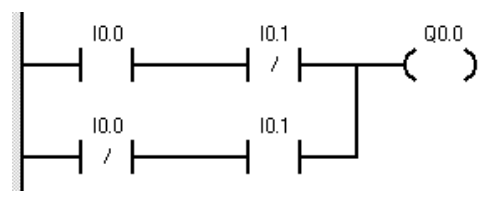

Ilustracja do pytania 26
A. AND
B. NAND
C. OR
D. NOR
ELM.01Pytanie 27
Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC Okablowanie i złącza

Dobierz narzędzie do montażu / demontażu przewodów podłączonych do sterownika, którego fragment przedstawiono na zdjęciu?

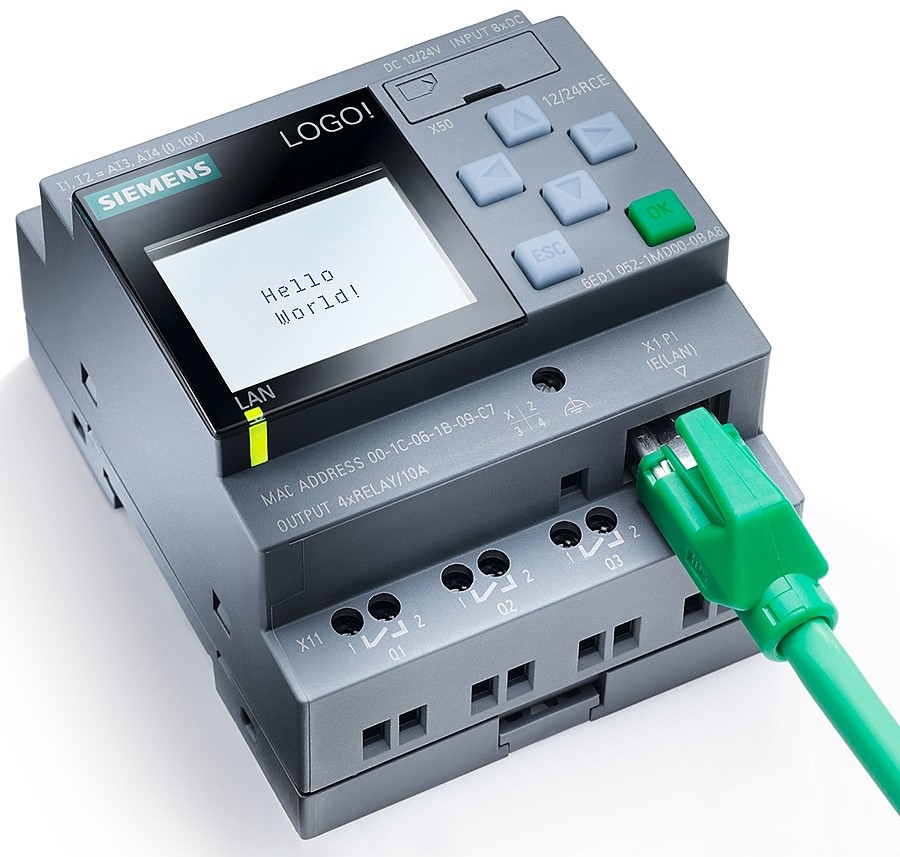

Ilustracja do pytania 27
A. Wkrętak krzyżowy.
B. Klucz imbusowy.
C. Klucz nasadowy.
D. Wkrętak płaski.
ELM.01Pytanie 31
Montaż, uruchamianie i obsług…

Kategorie: Czujniki i przetworniki Sterowniki PLC

Który blok czasowy należy zastosować w programie, by realizował on bezpośrednio zależności czasowe przedstawione na rysunku?

Ilustracja do pytania 31
A. TON
B. TONR
C. TOF
D. TP
ELM.01Pytanie 32
Montaż, uruchamianie i obsług…

Kategorie: Sterowniki PLC Elementy wykonawcze Pomiar i diagnostyka

Element zaznaczony na ilustracji strzałką, posiadający jedno uzwojenie, umożliwiający w zależności od konstrukcji obniżanie lub podwyższanie wartości napięcia przemiennego, to

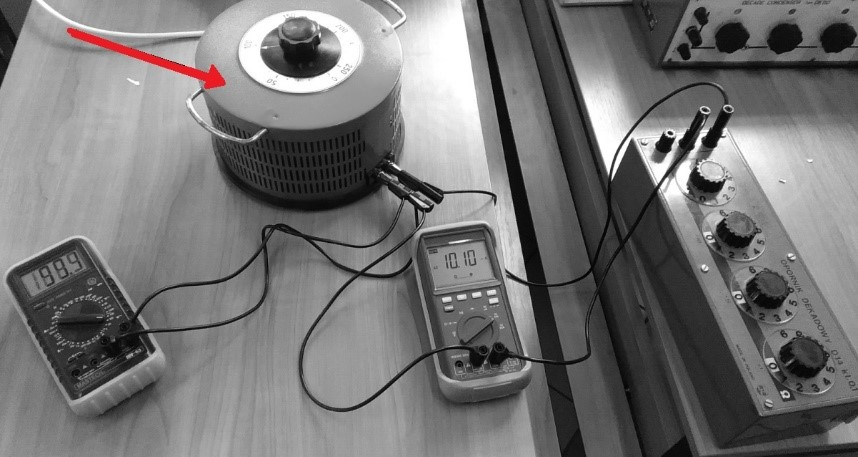

Ilustracja do pytania 32
A. opornik dekadowy.
B. autotransformator.
C. multimetr cyfrowy.
D. silnik prądu stałego.
ELM.01Pytanie 33
Montaż, uruchamianie i obsług…

Kategorie: Elementy wykonawcze Schematy i dokumentacja

Kolejność dokręcania śrub mocujących płytę jest następująca:

Ilustracja do pytania 33
A. 1 – 3 – 4 – 2
B. 4 – 3 – 2 – 1
C. 1 – 2 – 3 – 4
D. 4 – 3 – 1 – 2
ELM.01Pytanie 34
Montaż, uruchamianie i obsług…

Kategorie: Czujniki i przetworniki Sterowniki PLC Pomiar i diagnostyka

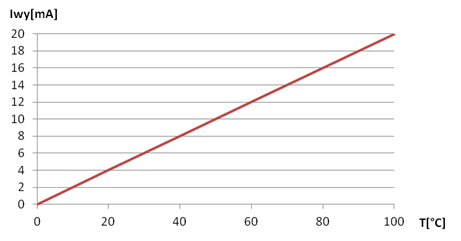

W jaki sposób należy ustawić separator dla toru pomiarowego czujnika 0 ÷ 100°C/0 ÷ 20 mA dla wejścia sterownika PLC 0 ÷ 20 mA?

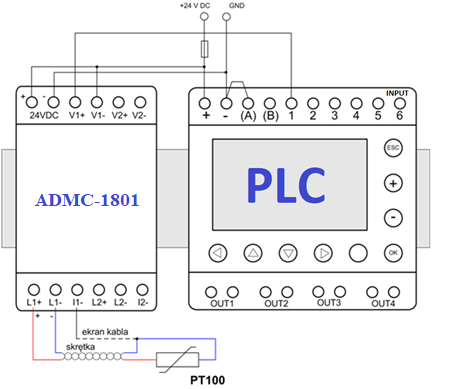

Ilustracja do pytania 34
A. INPUT - 01011010, OUTPUT - 0110
B. INPUT - 10001100, OUTPUT - 0000
C. INPUT - 01001001, OUTPUT - 0000
D. INPUT - 01011010, OUTPUT - 1001
ELM.01Pytanie 38
Montaż, uruchamianie i obsług…

Kategorie: Elementy wykonawcze Układy pneumatyczne i hydrauliczne

W której pozycji ustawią się tłoczyska siłowników 1A1 i 2A1 po włączeniu zasilania układu sprężonym powietrzem przy niewzbudzonych cewkach Y1 i Y2?

Ilustracja do pytania 38
A. Tłoczyska obu siłowników pozostaną wsunięte.
B. Tłoczyska obu siłowników wysuną się.
C. Tłoczysko siłownika 1A1 wysunie się, a tłoczysko siłownika 2A1 nie wysunie się.
D. Tłoczysko siłownika 1A1 nie wysunie się, a tłoczysko siłownika 2A1 wysunie się.
ELM.01Pytanie 39
Montaż, uruchamianie i obsług…

Kategorie: Pomiar i diagnostyka Schematy i dokumentacja

Który miernik należy zastosować w miejscu oznaczonym literą X na schemacie elektrycznym przedstawionym na rysunku?

Ilustracja do pytania 39
A. Amperomierz.
B. Woltomierz.
C. Częstotliwościomierz.
D. Omomierz.
ELM.01Pytanie 40
Montaż, uruchamianie i obsług…

Kategorie: Elementy wykonawcze Okablowanie i złącza Schematy i dokumentacja

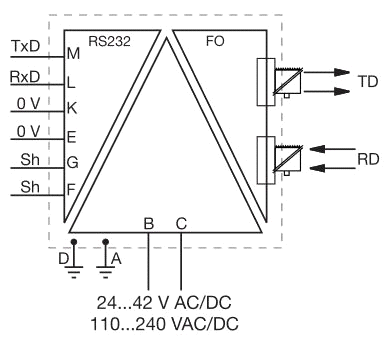

Na podstawie fragmentu dokumentacji przekaźnika wskaż zaciski, do których należy podłączyć napięcie zasilania 24 V DC.

Ilustracja do pytania 40
A. Do zacisku 1 podłączyć „-”, a do zacisku 3 „+”
B. Do zacisku 3 podłączyć „-”, a do zacisku 4 „+”
C. Do zacisku 3 podłączyć „+”, a do zacisku 4 „-”
D. Do zacisku 1 podłączyć „+”, a do zacisku 3 „-”
