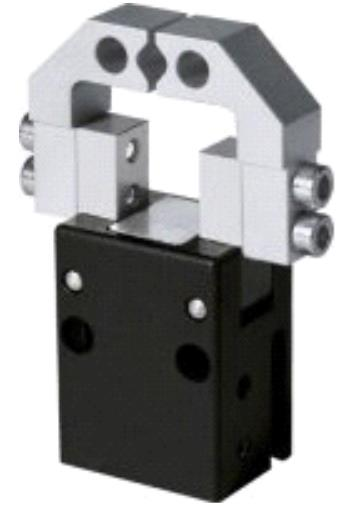

ELM.01 Pytanie 2
Kategorie: Sterowniki PLC Elementy wykonawcze
Montaż, uruchamianie i obsług…

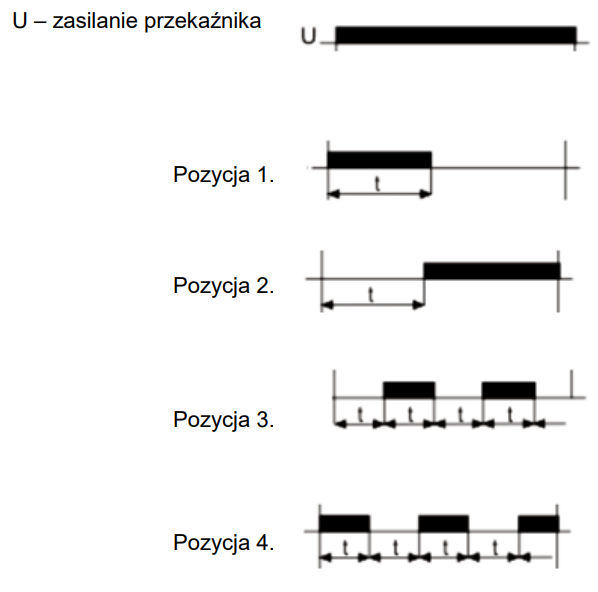

W układzie zastosowano przekaźnik uniwersalny realizujący funkcję opóźnionego załączania. Aby uzyskać wymagane działanie przekaźnika, pokrętło nastawy funkcji należy ustawić

Ilustracja do pytania 2
A. w pozycji 3.
B. w pozycji 1.
C. w pozycji 4.
D. w pozycji 2.
Montaż, uruchamianie i obsług…

Wzrost wartości częstotliwości wyjściowej przemiennika częstotliwości zasilającego silnik indukcyjny prądu przemiennego powoduje

A. spadek prędkości obrotowej wału silnika.
B. spadek rezystancji uzwojeń silnika.
C. wzrost rezystancji uzwojeń silnika.
D. wzrost prędkości obrotowej wału silnika.
ELM.01 Pytanie 5
Kategorie: Sterowniki PLC Okablowanie i złącza
Montaż, uruchamianie i obsług…

Dobierz narzędzie do montażu / demontażu przewodów podłączonych do sterownika, którego fragment przedstawiono na zdjęciu?

Ilustracja do pytania 5
A. Klucz nasadowy.
B. Klucz imbusowy.
C. Wkrętak krzyżowy.
D. Wkrętak płaski.
ELM.01 Pytanie 6
Kategorie: Sterowniki PLC Elementy wykonawcze
Montaż, uruchamianie i obsług…

Określ, który blok funkcyjny musi być użyty w programie sterującym urządzeniem służącym do pakowania określonej liczby zabawek do kartonu.

A. Licznik dwukierunkowy.
B. Regulator PID.
C. Timer TON.
D. Multiplekser analogowy.
Montaż, uruchamianie i obsług…

Który z bloków oprogramowania sterowników PLC działa wg diagramu przedstawionego na rysunku?

Ilustracja do pytania 8
A. Blok przerzutnika synchronicznego RS z dominującym wejściem R
B. Blok przerzutnika synchronicznego RS z dominującym wejściem S
C. Blok przerzutnika asynchronicznego RS z dominującym wejściem R
D. Blok przerzutnika asynchronicznego RS z dominującym wejściem S
ELM.01 Pytanie 11
Kategorie: Sterowniki PLC Elementy wykonawcze
Montaż, uruchamianie i obsług…

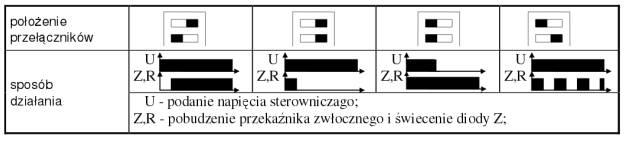

Na podstawie fragmentu instrukcji przekaźnika czasowego wskaż, które położenie przełączników realizuje funkcję załączenia z opóźnieniem.

Ilustracja do pytania 11
A. Położenie I
B. Położenie III
C. Położenie II
D. Położenie IV
ELM.01 Pytanie 12
Kategorie: Czujniki i przetworniki Sterowniki PLC
Montaż, uruchamianie i obsług…

Urządzenie połączone ze sterownikiem PLC, oznaczone ADMC-1801, pełni w układzie przedstawionym na ilustracji funkcję

Ilustracja do pytania 12
A. modułu wejściowego.
B. zasilacza sterownika PLC.
C. modułu wyjściowego.
D. interfejsu komunikacyjnego.
ELM.01 Pytanie 13
Kategorie: Sterowniki PLC Elementy wykonawcze
Montaż, uruchamianie i obsług…

Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)

Ilustracja do pytania 13
A. ruch ciągły.
B. multiplikację obrotów.
C. multiplikację przełożenia.
D. ruch przerywany.
ELM.01 Pytanie 15
Kategorie: Sterowniki PLC Pomiar i diagnostyka
Montaż, uruchamianie i obsług…

Do bezpośredniego pomiaru wartości napięcia zasilającego cewkę elektrozaworu należy użyć

A. watomierza.
B. omomierza.
C. amperomierza.
D. woltomierza.
Montaż, uruchamianie i obsług…

Element zaznaczony na ilustracji strzałką, posiadający jedno uzwojenie, umożliwiający w zależności od konstrukcji obniżanie lub podwyższanie wartości napięcia przemiennego, to

Ilustracja do pytania 16
A. opornik dekadowy.
B. silnik prądu stałego.
C. autotransformator.
D. multimetr cyfrowy.
ELM.01 Pytanie 19
Kategorie: Czujniki i przetworniki Sterowniki PLC
Montaż, uruchamianie i obsług…

Na rysunku przedstawiono diagram działania jednego z bloków funkcyjnych sterownika PLC. Jest to blok

Ilustracja do pytania 19
A. licznika impulsów zliczającego w dół CTD.
B. timera opóźniającego wyłączenie TOF.
C. licznika impulsów zliczającego w górę CTU.
D. timera opóźniającego załączenie TON.
Montaż, uruchamianie i obsług…

Na podstawie przedstawionej listy kontrolnej procedury postępowania uruchomieniowego przed załączeniem układu regulacji opartym na sterowniku PLC należy w pierwszej kolejności sprawdzić

Ilustracja do pytania 20
A. prawidłowość podłączeń przewodów ochronnych w układzie.
B. kolejność podłączeń elementów wyjściowych do sterownika.
C. położenie przełącznika trybu pracy sterownika PLC.
D. kolejność podłączeń elementów wejściowych do sterownika.
ELM.01 Pytanie 22
Kategorie: Sterowniki PLC
Montaż, uruchamianie i obsług…

Który język programowania sterowników PLC wykorzystano w projekcie przedstawionym na rysunku

Ilustracja do pytania 22
A. FBD
B. SFC
C. LD
D. IL

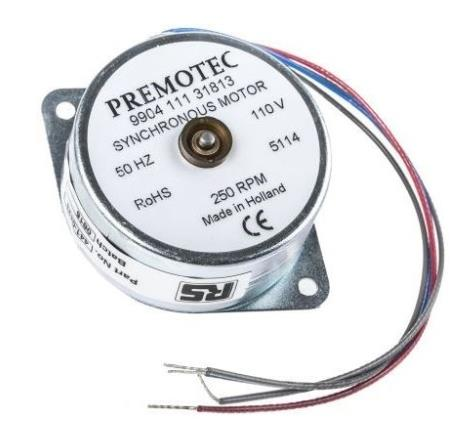

ELM.01 Pytanie 25
Kategorie: Sterowniki PLC
Montaż, uruchamianie i obsług…

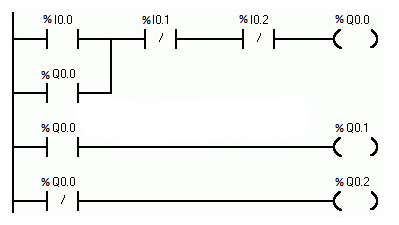

Który język programowania sterowników PLC wykorzystano w projekcie przedstawionym na rysunku?

Ilustracja do pytania 25
A. SFC
B. IL
C. LD
D. FBD
Montaż, uruchamianie i obsług…

Jakie powinny być nastawy przełącznika przemiennika częstotliwości, aby można było sterować jego pracą za pomocą sygnału 0÷20 mA?

Ilustracja do pytania 26
A. 1-ON, 2-ON, 3-ON, 4-ON
B. 1-OFF, 2-OFF, 3-OFF, 4-OFF
C. 1-OFF, 2-ON, 3-OFF, 4-OFF
D. 1-ON, 2-OFF, 3-OFF, 4-OFF

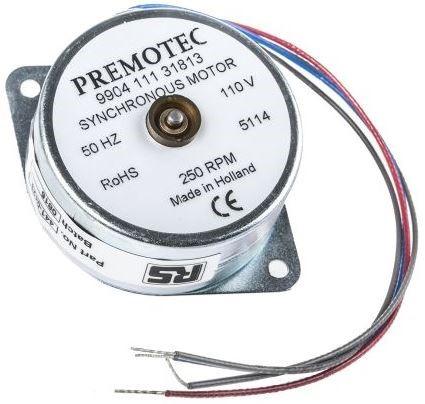

ELM.01 Pytanie 28
Kategorie: Czujniki i przetworniki Sterowniki PLC
Montaż, uruchamianie i obsług…

Użyta funkcja komparatora przedstawiona na rysunku, jest sprawdzeniem warunku

Ilustracja do pytania 28
A. „równy”.
B. „nierówny”.
C. „mniejszy”.
D. „mniejszy lub równy”.
Montaż, uruchamianie i obsług…

Według której zasady należy w układzie sterowania zaprojektować działanie umożliwiające wyłączenie zautomatyzowanego systemu sterowanego przez sterownik PLC?

A. Zasady blokady sygnałów wyjściowych.
B. Zasady prądu roboczego - podanie stanu 1 na wejście sterownika.
C. Zasady blokady programowej sygnałów wejściowych.
D. Zasady przerwy roboczej - podanie stanu 0 na wejście sterownika.
ELM.01 Pytanie 32
Kategorie: Sterowniki PLC
Montaż, uruchamianie i obsług…

Która z wymienionych funkcji programowych sterownika PLC służy do realizacji działania odejmowania?

A. MUL
B. ADD
C. SUB
D. DIV
Montaż, uruchamianie i obsług…

Według której zasady należy w układzie sterowania zaprojektować działanie umożliwiające wyłączenie zautomatyzowanego systemu sterowanego przez sterownik PLC?

A. Zasady przerwy roboczej - podanie stanu 0 na wejście sterownika.
B. Zasady blokady programowej sygnałów wejściowych.
C. Zasady prądu roboczego - podanie stanu 1 na wejście sterownika.
D. Zasady blokady sygnałów wyjściowych.
Montaż, uruchamianie i obsług…

Którym kodem oznaczony będzie przekaźnik programowalny dobrany do układu automatycznego sterowania, jeżeli zasilanie układu będzie wynosiło 24 V DC, a maksymalne wartości prądów obciążenia nie będą przekraczały 8 A przy napięciu nie przekraczającym wartości 250 V AC.

Kod przekaźnikaNapięcie zasilaniaWyjściaZnamionowe obciążenie wyjścia
001230 V AC4 wyjścia przekaźnikowe10 A/ 250 V AC
00224 V DC4 wyjścia przekaźnikowe10 A/ 250 V AC
00324 V DC4 wyjścia tranzystorowe0,5 A/ 24 V DC
00412 V DC4 wyjścia przekaźnikowe10 A/ 250 V AC
005220 V DC4 wyjścia przekaźnikowe10 A/ 250 V AC

A. 005
B. 004
C. 003
D. 002
ELM.01 Pytanie 35
Kategorie: Sterowniki PLC Pomiar i diagnostyka
Montaż, uruchamianie i obsług…

Odpowiedź skokowa regulatora ciągłego przedstawiona na rysunku wskazuje, że w układzie regulacji zastosowano regulator typu

Ilustracja do pytania 35
A. PID
B. P
C. PD
D. PI
Montaż, uruchamianie i obsług…

Silnik trójfazowy napędzający taśmociąg linii montażowej jest sterowany za pomocą układu łagodnego rozruchu. Aby czas zatrzymania silnika wynosił 1 sekundę, konieczne jest ustawienie pokrętła

Ilustracja do pytania 36
A. dolnego i górnego na 1
B. górnego na 1
C. środkowego na 100
D. dolnego na 1
ELM.01 Pytanie 37
Kategorie: Sterowniki PLC
Montaż, uruchamianie i obsług…

Urządzenie przedstawione na rysunku to

Ilustracja do pytania 37
A. panel operatorski.
B. koncentrator sieciowy.
C. sterownik PLC.
D. zasilacz impulsowy.
ELM.01 Pytanie 38
Kategorie: Sterowniki PLC
Montaż, uruchamianie i obsług…

W sterowniku PLC wejścia analogowe oznaczane są symbolem literowym

A. Q
B. AI
C. AQ
D. I
ELM.01 Pytanie 39
Kategorie: Sterowniki PLC Schematy i dokumentacja
Montaż, uruchamianie i obsług…

Zgodnie z zamieszczonym schematem lampka sygnalizacyjna H1 będzie świecić, gdy

Ilustracja do pytania 39
A. będą naciśnięte tylko przyciski S1 i S2
B. będzie naciśnięty tylko przycisk S3
C. będą naciśnięte tylko przyciski S1 i S3
D. będzie naciśnięty tylko przycisk S1
Montaż, uruchamianie i obsług…

Jakie powinny być nastawy przełącznika przemiennika częstotliwości, aby można było sterować jego pracą za pomocą sygnału 0÷20 mA?

Ilustracja do pytania 40
A. 1-OFF, 2-OFF, 3-OFF, 4-OFF
B. 1-OFF, 2-ON, 3-OFF, 4-OFF
C. 1-ON, 2-OFF, 3-OFF, 4-OFF
D. 1-ON, 2-ON, 3-ON, 4-ON
