Element zaznaczony na ilustracji strzałką, posiadający jedno uzwojenie, umożliwiający w zależności od konstrukcji obniżanie lub podwyższanie wartości napięcia przemiennego, to

Ilustracja do pytania 1
A. multimetr cyfrowy.
B. silnik prądu stałego.
C. opornik dekadowy.
D. autotransformator.
ELM.01 Pytanie 42
Kategorie: Sterowniki PLC Pomiar i diagnostyka
Montaż, uruchamianie i obsług…

Odpowiedź skokowa regulatora ciągłego przedstawiona na rysunku wskazuje, że w układzie regulacji zastosowano regulator typu

Ilustracja do pytania 2
A. PD
B. PID
C. PI
D. P
ELM.01 Pytanie 44
Kategorie: Czujniki i przetworniki Sterowniki PLC
Montaż, uruchamianie i obsług…

Na rysunku przedstawiono diagram działania jednego z bloków funkcjonalnych sterownika PLC. Jest to

Ilustracja do pytania 4
A. blok licznika impulsów zliczającego w dół CTD
B. blok timera opóźniającego wyłączenie TOF
C. blok licznika impulsów zliczającego w górę CTU
D. blok timera opóźniającego załączenie TON
Montaż, uruchamianie i obsług…

Regulator służy do utrzymywania w urządzeniach grzewczych temperatury T z zadaną histerezą H. Pomiar temperatury dokonywany jest za pomocą czujnika temperatury, zaś sterowanie elementem grzewczym odbywa się przez wyjście przekaźnikowe. Na którym wykresie czasowym przedstawiony jest prawidłowy sposób załączania wyjścia regulatora, zgodny z zamieszczonym przebiegiem temperatury?

Ilustracja do pytania 5
A.
Ilustracja do odpowiedzi A
B.
Ilustracja do odpowiedzi B
C.
Ilustracja do odpowiedzi C
D.
Ilustracja do odpowiedzi D
Montaż, uruchamianie i obsług…

Element zaznaczony na rysunku strzałką, posiadający jedno uzwojenie, umożliwiający w zależności od konstrukcji obniżanie lub podwyższanie wartości napięcia przemiennego, to

Ilustracja do pytania 8
A. multimetr cyfrowy.
B. autotransformator.
C. opornik dekadowy.
D. silnik prądu stałego.
ELM.01 Pytanie 49
Kategorie: Sterowniki PLC Elementy wykonawcze
Montaż, uruchamianie i obsług…

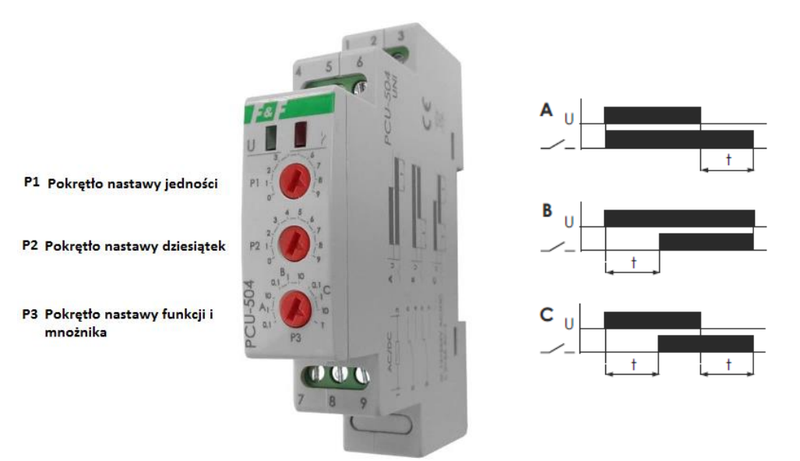

Aby przekaźnik czasowy PCU-504 realizował funkcję opóźnionego załączenia po czasie 2 minut, kolejno przełączniki P1, P2 i P3 powinny być ustawione w następujących pozycjach:

Ilustracja do pytania 9
A. P1 – 1, P2 – 2, P3 – B0,1
B. P1 – 1, P2 – 1, P3 – A10
C. P1 – 2, P2 – 2, P3 – A0,1
D. P1 – 2, P2 – 1, P3 – B10
ELM.01 Pytanie 51
Kategorie: Czujniki i przetworniki Sterowniki PLC
Montaż, uruchamianie i obsług…

Wskaż stany logiczne wejść I2 i I3 sterownika w układzie przedstawionym na rysunku przy wsuniętym tłoczysku i poprawnej pracy czujników.

Ilustracja do pytania 11
A. I2 = 1, I3 = 0
B. I2 = 0, I3 = 1
C. I2 = 1, I3 = 1
D. I2 = 0, I3 = 0
ELM.01 Pytanie 52
Kategorie: Sterowniki PLC
Montaż, uruchamianie i obsług…

Przedstawiony fragment programu realizuje funkcję

Ilustracja do pytania 12
A. OR
B. AND
C. NAND
D. NOR
ELM.01 Pytanie 54
Kategorie: Czujniki i przetworniki Sterowniki PLC
Montaż, uruchamianie i obsług…

W jaki sposób należy ustawić separator dla toru pomiarowego czujnika 0÷100°C/0÷20 mA dla wejścia sterownika PLC 0÷20 mA?

Ilustracja do pytania 14
A. input SW1 - 01001001, output SW2 - 0000
B. input SW1 - 01011010, output SW2 - 0110
C. input SW1 - 10001100, output SW2 - 0000
D. input SW1 - 01011010, output SW2 - 1001
Montaż, uruchamianie i obsług…

Na podstawie danych umieszczonych w tabeli, dobierz średnicę wiertła do wykonania otworu pod gwint M8 o skoku 1 mm.

Średnica
znamionowa
gwintu		Skok
gwintu
mm		Średnica
nominalna
wiertła
mm
M81.256.80
17.00
0.757.25
M91.257.80
18.00
0.758.25

A. 7,25 mm
B. 6,80 mm
C. 7,00 mm
D. 7,80 mm
ELM.01 Pytanie 59
Kategorie: Sterowniki PLC
Montaż, uruchamianie i obsług…

Którą funkcję logiczną realizuje program zapisany w pamięci sterownika PLC przedstawiony na rysunku?

Ilustracja do pytania 19
A. NAND
B. NOR
C. OR
D. XOR
ELM.01 Pytanie 60
Kategorie: Sterowniki PLC Schematy i dokumentacja
Montaż, uruchamianie i obsług…

Na rysunku przedstawiono diagram działania jednego z bloków funkcjonalnych sterownika PLC. Jest to blok

Ilustracja do pytania 20
A. licznika impulsów zliczającego w dół CTD.
B. timera opóźniającego załączenie TON.
C. licznika impulsów zliczającego w górę CTU.
D. timera opóźniającego wyłączenie TOF
Montaż, uruchamianie i obsług…

Na podstawie przedstawionej listy kontrolnej procedury postępowania uruchomieniowego przed załączeniem układu regulacji opartym na sterowniku PLC należy w pierwszej kolejności sprawdzić

Ilustracja do pytania 21
A. kolejność podłączeń elementów wyjściowych do sterownika.
B. położenie przełącznika trybu pracy sterownika PLC.
C. prawidłowość podłączeń przewodów ochronnych w układzie.
D. kolejność podłączeń elementów wejściowych do sterownika.
ELM.01 Pytanie 62
Kategorie: Sterowniki PLC Schematy i dokumentacja
Montaż, uruchamianie i obsług…

Zgodnie z programem sterującym przedstawionym na rysunku załączenie wyjścia %Q0.1 w sterowniku PLC nastąpi

Ilustracja do pytania 22
A. natychmiast i będzie trwało przez 5 sekund gdy wejście %I0.1 będzie aktywne
B. natychmiast i będzie trwało 5 sekund od zmiany stanu z 0 na 1 na wejściu %I0.1
C. po 5 sekundach od zmiany stanu z 1 na 0 na wejściu %I0.1
D. po 5 sekundach od pojawienia się stanu 1 na wejściu %I0.1
Montaż, uruchamianie i obsług…

W jaki sposób należy ustawić separator dla toru pomiarowego czujnika 0-100 ºC/0-20 mA dla wejścia sterownika PLC 0-20 mA?

Ilustracja do pytania 24
A. input SW1 - 01011010, output SW2 - 1001.
B. input SW1 - 10001100, output SW2 - 0000.
C. input SW1 - 01011010, output SW2 - 0110.
D. input SW1 - 01001001, output SW2 - 0000.
ELM.01 Pytanie 65
Kategorie: Czujniki i przetworniki Sterowniki PLC
Montaż, uruchamianie i obsług…

Urządzenie połączone ze sterownikiem PLC, oznaczone ADMC-1801 pełni w układzie przedstawionym na rysunku funkcję

Ilustracja do pytania 25
A. modułu wyjściowego.
B. modułu wejściowego.
C. interfejsu komunikacyjnego.
D. zasilacza sterownika PLC.
ELM.01 Pytanie 66
Kategorie: Sterowniki PLC
Montaż, uruchamianie i obsług…

Która z wymienionych funkcji programowych sterownika PLC służy do realizacji działania odejmowania?

A. DIV
B. ADD
C. MUL
D. SUB
Montaż, uruchamianie i obsług…

Na podstawie przedstawionego schematu wskaż stany przycisków, przy których lampka sygnalizacyjna świeci.

Ilustracja do pytania 27
A. S1 przyciśnięty, S2 przyciśnięty.
B. S1 przyciśnięty, S2 nieprzyciśnięty.
C. S1 nieprzyciśnięty, S2 przyciśnięty.
D. S1 nieprzyciśnięty, S2 nieprzyciśnięty.
Montaż, uruchamianie i obsług…

Którym kodem oznaczony będzie przekaźnik programowalny dobrany do układu automatycznego sterowania, jeżeli zasilanie układu będzie wynosiło 24 V DC, a maksymalne wartości prądów obciążenia nie będą przekraczały 8 A przy napięciu nieprzekraczającym wartości 250 V AC?

Kod przekaźnikaNapięcie zasilaniaWyjściaZnamionowe obciążenie wyjścia
001230 V AC4 wyjścia przekaźnikowe10 A/ 250 V AC
00224 V DC4 wyjścia przekaźnikowe10 A/ 250 V AC
00324 V DC4 wyjścia tranzystorowe0,5 A/ 24 V DC
00412 V DC4 wyjścia przekaźnikowe10 A/ 250 V AC
005220 V DC4 wyjścia przekaźnikowe10 A/ 250 V AC

A. 005
B. 003
C. 002
D. 004
ELM.01 Pytanie 70
Kategorie: Sterowniki PLC Elementy wykonawcze
Montaż, uruchamianie i obsług…

Określ, który blok funkcjonalny musi być użyty w programie sterującym urządzeniem służącym do pakowania określonej liczby zabawek do kartonu.

A. Timer TON
B. Multiplekser analogowy.
C. Licznik jednokierunkowy.
D. Regulator PID
Montaż, uruchamianie i obsług…

Na podstawie tabeli wskaż jakie powinno być ustawienie sekcji przełącznika, by było możliwe sterowanie za pomocą sygnału prądowego o wartości z przedziału 0 ÷ 20 mA.

Sekcja przełącznika
1234
Sygnał sterujący0 ÷ 5 VOFFONOFFOFF
0 ÷ 10 VOFFOFFOFFOFF
0 ÷ 20 mAONOFFOFFOFF
4 ÷ 20 mAONONONON
Rodzaj odbiornikarezystancyjny----
rezystancyjno-indukcyjny
(0,7 ≤ cos φ ≤ 0,9)		----

A. 1 – ON, 2 – OFF, 3 – OFF, 4 – OFF
B. 1 – OFF, 2 – OFF, 3 – OFF, 4 – OFF
C. 1 – ON, 2 – ON, 3 – ON, 4 – ON
D. 1 – OFF, 2 – ON, 3 – OFF, 4 – OFF
ELM.01 Pytanie 72
Kategorie: Czujniki i przetworniki Sterowniki PLC
Montaż, uruchamianie i obsług…

Urządzenie połączone ze sterownikiem PLC, oznaczone ADMC-1801, pełni w układzie przedstawionym na rysunku funkcję

Ilustracja do pytania 32
A. zasilacza sterownika PLC.
B. interfejsu komunikacyjnego.
C. modułu wyjściowego.
D. modułu wejściowego.
Montaż, uruchamianie i obsług…

Który z czujników należy zamontować w układzie sterowania wyłączarką, jeśli wymagany jest zasięg działania 0,8 ÷ 0,9 mm oraz odporność na wibracje i zmiany temperatury 0 ÷ 90°C?

Ilustracja do pytania 33
A. HPD1204-PK
B. HPD1408-PK
C. HPD1202-NK
D. HPD1406-NK
ELM.01 Pytanie 75
Kategorie: Czujniki i przetworniki Sterowniki PLC
Montaż, uruchamianie i obsług…

Na rysunku przedstawiono diagram działania jednego z bloków funkcjonalnych sterownika PLC. Jest to blok

Ilustracja do pytania 35
A. licznika impulsów zliczającego w górę CTU.
B. timera opóźniającego wyłączenie TOF.
C. timera opóźniającego załączenie TON.
D. licznika impulsów zliczającego w dół CTD.
ELM.01 Pytanie 78
Kategorie: Sterowniki PLC Pomiar i diagnostyka
Montaż, uruchamianie i obsług…

Dokładna obróbka elementów współpracujących ze sobą polegająca na usuwaniu drobnych cząstek materiału w obecności pasty ściernej to

A. struganie.
B. honowanie.
C. docieranie.
D. szlifowanie.
ELM.01 Pytanie 80
Kategorie: Czujniki i przetworniki Sterowniki PLC
Montaż, uruchamianie i obsług…

Urządzenie połączone ze sterownikiem PLC, oznaczone ADMC-1801, pełni w układzie przedstawionym na ilustracji funkcję

Ilustracja do pytania 40
A. modułu wyjściowego.
B. zasilacza sterownika PLC.
C. modułu wejściowego.
D. interfejsu komunikacyjnego.
