ELE.01 Pytanie 441
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

W układzie przedstawionym na schemacie po około 30 minutach pracy silnika stycznik samoczynnie wyłącza się, mimo że prawidłowo nastawiony wyłącznik Q1 pozostaje włączony. Przyczyną opisanej sytuacji ze strony silnika może być

Ilustracja do pytania 1
A. pogorszenie warunków chłodzenia.
B. przeciążenie.
C. przebicie izolacji.
D. zwarcie międzyzwojowe.
ELE.01 Pytanie 442
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Który z silników prądu stałego, o tej samej mocy, posiada największy moment rozruchowy?

A. Szeregowo-bocznikowy.
B. Szeregowy.
C. Bocznikowy.
D. Obcowzbudny.
ELE.01 Pytanie 443
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

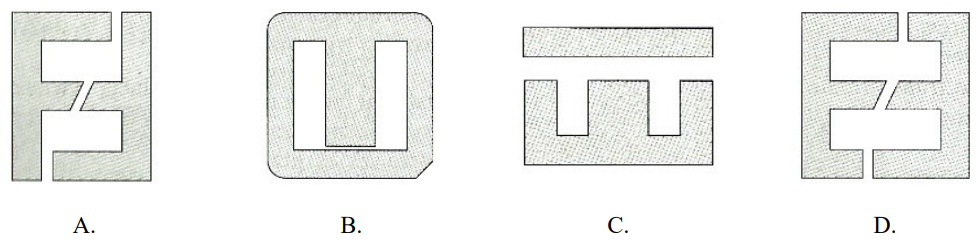

Na którym rysunku przedstawiono rdzeń kształtowy typu E-I, stosowany w transformatorach małej mocy?

Ilustracja do pytania 3
A. C.
B. B.
C. A.
D. D.
ELE.01 Pytanie 444
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

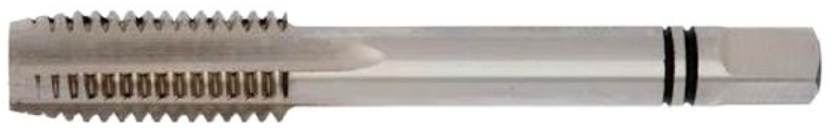

Które narzędzie przedstawiono na ilustracji?

Ilustracja do pytania 4
A. Zdzierak.
B. Gwintownik.
C. Ściernicę.
D. Narzynkę.
ELE.01 Pytanie 445
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Pakiety ogniwa NiCd, NiMH, Li-ion łączy się poprzez

A. lutowanie twarde (powyżej 450°C).
B. zgrzewanie.
C. lutowanie miękkie (do 450°C).
D. spawanie.
ELE.01 Pytanie 446
Kategorie: Obwody elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Do pomiaru rezystancji uzwojeń metoda techniczną stosuje się

A. mostek Thomsona.
B. amperomierz i woltomierz.
C. amperomierz i watomierz.
D. omomierz analogowy.
ELE.01 Pytanie 447
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

Który element przedstawiono na rysunku?

Ilustracja do pytania 7
A. Łożysko toczne.
B. Sprzęgło kłowe.
C. Sprzęgło cierne,
D. Łożysko ślizgowe.
ELE.01 Pytanie 448
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

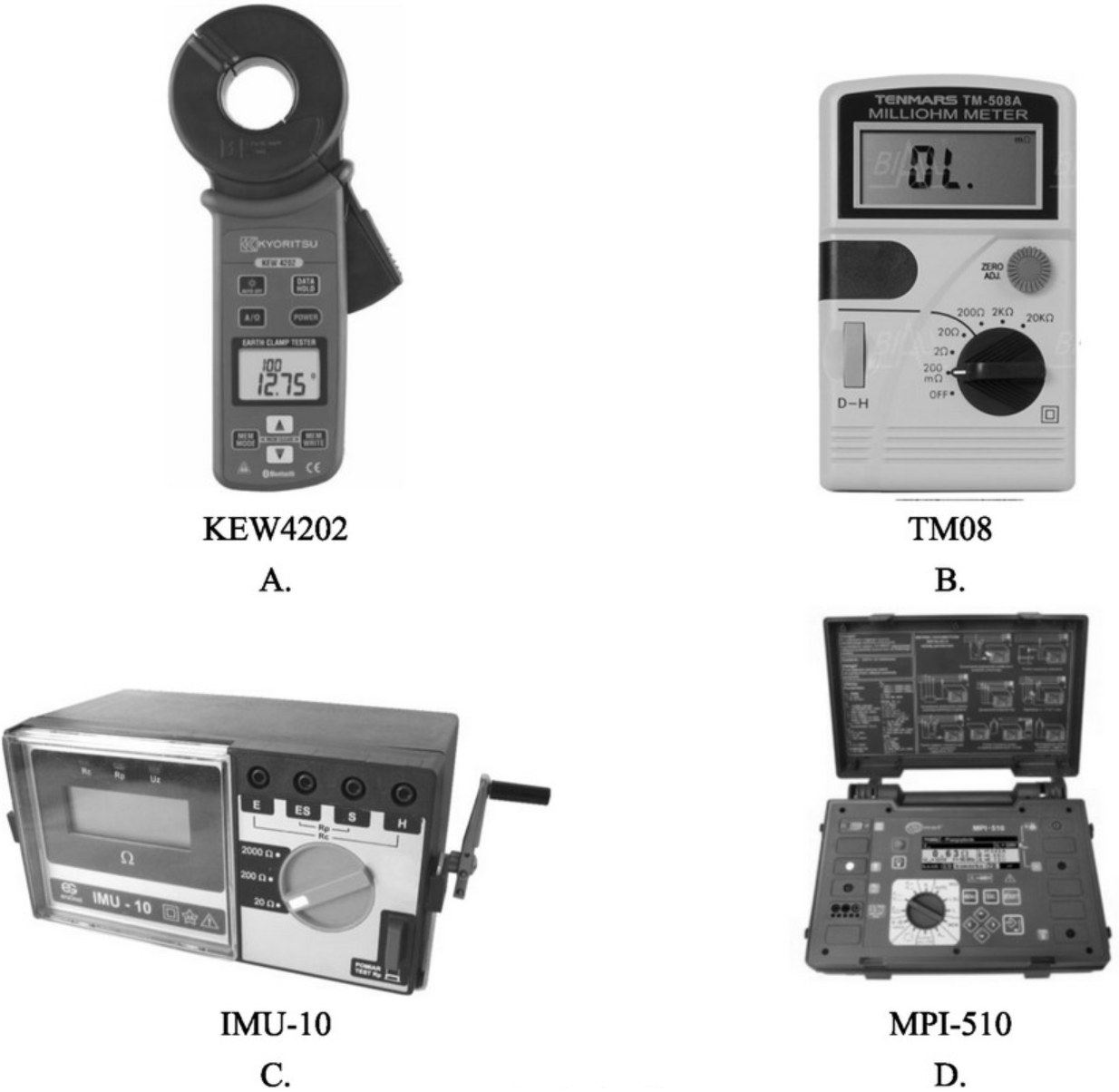

Którego z mierników pokazanych na rysunku należy użyć do pomiaru rezystancji izolacji silnika klatkowego?

Ilustracja do pytania 8
A. B.
B. A.
C. C.
D. D.
ELE.01 Pytanie 449
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

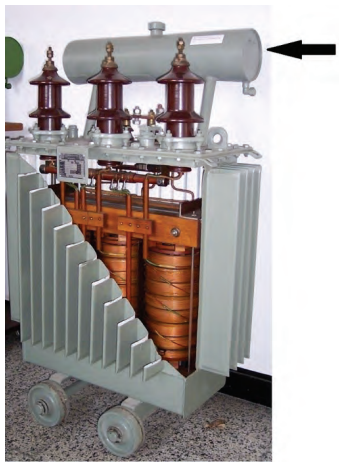

Który element transformatora energetycznego przedstawionego na rysunku wskazano strzałką?

Ilustracja do pytania 9
A. Przekaźnik gazowo-przepływowy.
B. Przełącznik odczepów uzwojenia.
C. Chłodnicę wodną.
D. Konserwator oleju.
ELE.01 Pytanie 450
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Do której grupy maszyn elektrycznych zalicza się silnik bocznikowy?

A. Prądu stałego.
B. Uniwersalnych.
C. Synchronicznych.
D. Prądu przemiennego.
ELE.01 Pytanie 451
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Urządzenie obniżające wartość napięcia do celów pomiarowych to

A. przekładnik napięciowy.
B. transformator separujący.
C. falownik napięcia.
D. przekaźnik podnapięciowy.
ELE.01 Pytanie 452
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

W sieciach i instalacjach energetycznych jednym z kryteriów doboru urządzeń jest wytrzymałość zwarciowa dynamiczna. Prąd zwarciowy większy od dopuszczalnej wytrzymałości zwarciowej dynamicznej danego urządzenia powoduje uszkodzenia

A. wyłącznie w układzie napędowym zawierającym to urządzenie.
B. tylko w danym urządzeniu.
C. zarówno w układzie napędowym, jak i w sieci zasilającej to urządzenie.
D. wyłącznie w sieciach zasilających to urządzenie.
ELE.01 Pytanie 453
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

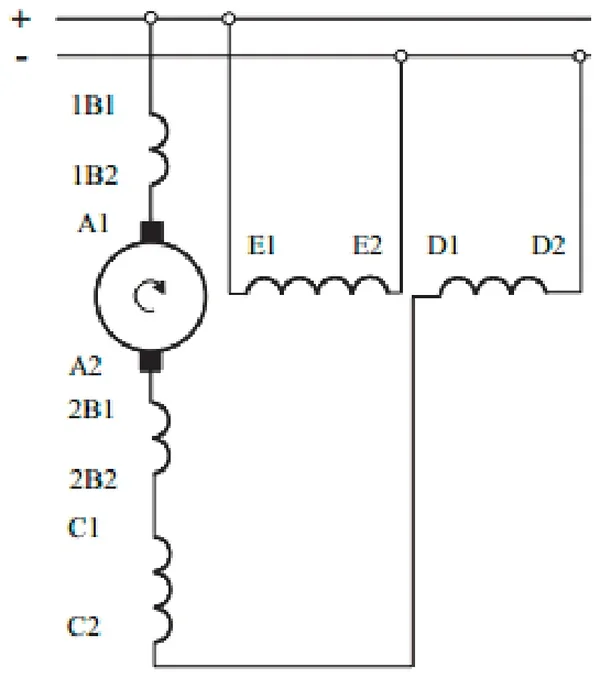

Jaką rolę pełni uzwojenie oznaczone symbolami E1 i E2 na przedstawionym schemacie podłączenia tabliczki zaciskowej silnika prądu stałego?

Ilustracja do pytania 13
A. Wytwarza pole magnetyczne w maszynie.
B. Kompensuje oddziaływanie twornika.
C. Poprawia pracę komutatora i szczotek.
D. Zapewnia stałą wartość indukcji magnetycznej pod biegunem.
ELE.01 Pytanie 454
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

W której kolejności demontuje się elementy typowego silnika indukcyjnego z chłodzeniem wymuszonym własnym w celu przezwojenia?

A. Łożyska – przewietrznik – tarcze łożyskowe.
B. Osłona przewietrznika – szpilki – tarcze łożyskowe.
C. Szpilki – osłona przewietrznika – łożyska.
D. Tarcze łożyskowe – szpilki – łożyska.
ELE.01 Pytanie 455
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

Do których zacisków jednofazowego silnika indukcyjnego należy podłączyć miernik, aby zmierzyć rezystancję uzwojenia pomocniczego?

A. Z1 - PE
B. U1 - PE
C. U1 - U2
D. Z1 - Z2
ELE.01 Pytanie 456
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

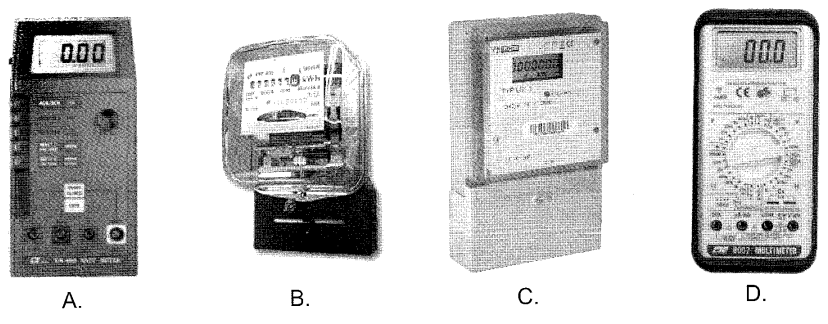

Na którym rysunku przedstawiony jest elektroniczny licznik energii elektrycznej?

Ilustracja do pytania 16
A. A.
B. B.
C. C.
D. D.
ELE.01 Pytanie 457
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

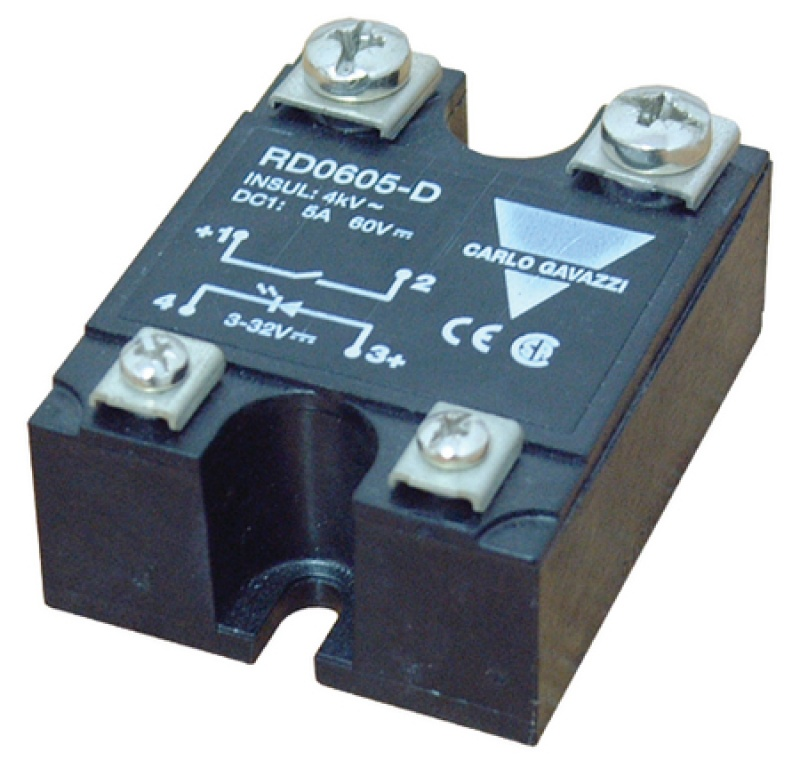

Na rysunku przedstawiono

Ilustracja do pytania 17
A. fotodiodę.
B. przekaźnik półprzewodnikowy.
C. tranzystor bipolarny z izolowaną bramką.
D. przekładnik napięciowy.
ELE.01 Pytanie 458
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

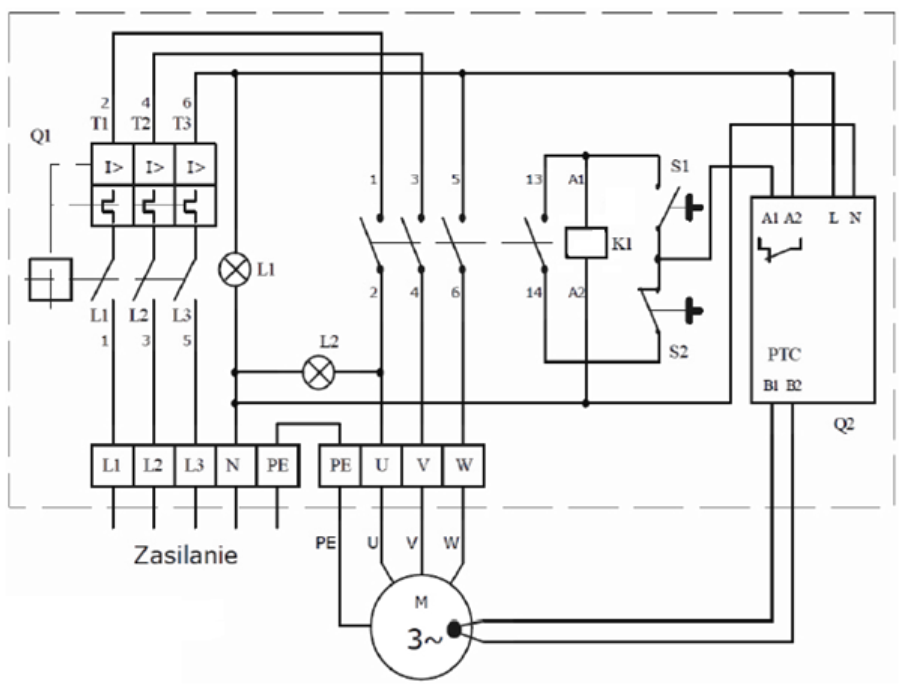

W układzie zasilania silnika trójfazowego pokazanego na rysunku zastosowano zabezpieczenia

Ilustracja do pytania 18
A. od zwarć, od przeciążeń, od zaniku napięcia.
B. od zwarć, od przeciążeń, od wzrostu napięcia.
C. nadprądowe, od przeciążeń.
D. zaniku napięcia, nadprądowe.
ELE.01 Pytanie 459
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Koszt robocizny przy wymianie zespołu sterującego wynosi 500 zł. Nowy zespół kosztuje 1000 zł, a regenerowany jest o 20% tańszy. Zysk naliczany od sumy kosztów robocizny i materiałów w przypadku wymiany zespołu nowego wynosi 10% a w przypadku zespołu regenerowanego 20%. Jaki jest koszt całkowity tańszego rozwiązania?

A. 1 560 zł
B. 1 800 zł
C. 1 650 zł
D. 1 430 zł
ELE.01 Pytanie 460
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

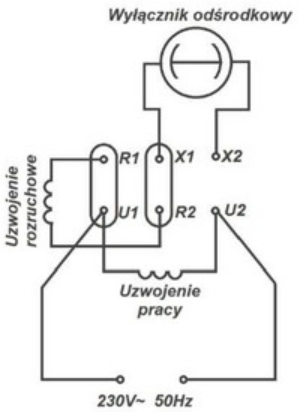

Do których zacisków należy podłączyć kondensator rozruchowy w silniku indukcyjnym jednofazowym,którego schemat przedstawiono na rysunku?

Ilustracja do pytania 20
A. X2, R2
B. X2, U1
C. X2, R1
D. X2, U2
ELE.01 Pytanie 461
Kategorie: Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…

W której grupie przewodów elektrycznych stosuje się żyły sektorowe?

A. Sterowniczych.
B. Nawojowych.
C. Energetycznych.
D. Telekomunikacyjnych.
ELE.01 Pytanie 462
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Na podstawie symbolu rodzaju pracy S3 60 oraz czasu trwania cyklu t0 = 10 min, określ ile powinien wynosić czas postoju silnika pomiędzy kolejnymi włączeniami.

A. 10 minut.
B. 3 minuty.
C. 6 minut.
D. 4 minuty.
ELE.01 Pytanie 463
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Oględziny transformatora energetycznego obejmują między innymi sprawdzenie

A. jego stanu poprzez przeprowadzenie prób stanu jałowego i zwarcia pomiarowego.
B. stanu izolacji poprzez pomiar rezystancji izolacji i wskaźnika R60/R15.
C. ciągłości i stanu głównych torów prądowych.
D. poprawności wskazań przyrządów kontrolno-pomiarowych.
ELE.01 Pytanie 464
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Wymianę nożowych wkładek topikowych bezpieczników przemysłowych (BM) należy wykonywać

A. uchwytem izolacyjnym pod obciążeniem.
B. przy pomocy kombinerek bez napięcia.
C. uchwytem izolacyjnym bez obciążenia.
D. w rękawicach gumowych.
ELE.01 Pytanie 465
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Jak zmieni się prędkość synchroniczna silnika prądu przemiennego po zmianie liczby par biegunów z p1 = 1 na p2 = 4?

n = 60 f / p

gdzie:
n – prędkość synchroniczna silnika [obr./min]
f – częstotliwość [Hz]
p – liczba par biegunów

A. Zmniejszy się czterokrotnie.
B. Zwiększy się czterokrotnie.
C. Zmniejszy się dwukrotnie.
D. Zwiększy się dwukrotnie.
ELE.01 Pytanie 466
Kategorie: Maszyny i urządzenia elektryczne Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Szczotki maszyn elektrycznych wykonuje się z

A. materiałów magnetycznych.
B. materiałów izolacyjnych.
C. półprzewodników.
D. przewodników.
ELE.01 Pytanie 467
Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

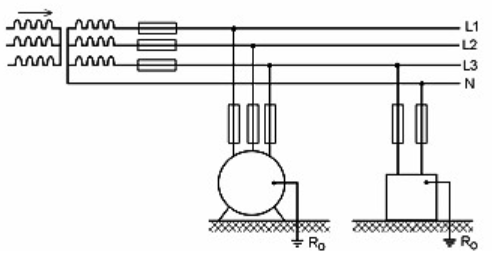

Na rysunku przedstawiono schemat funkcjonalny układu sieciowego IT. Który system ochrony przeciwporażeniowej zastosowano w układzie?

Ilustracja do pytania 27
A. Sieć odgromową.
B. Uziemienie ochronne.
C. Sieć ochronną.
D. Zerowanie
ELE.01 Pytanie 468
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Jaka jest częstotliwość prądu w wirniku silnika indukcyjnego w chwili rozruchu?

A. Znacznie większa od częstotliwości prądu stojana.
B. Równa połowie częstotliwości prądu stojana.
C. Znacznie mniejsza od częstotliwości prądu stojana.
D. Równa częstotliwości prądu stojana.
ELE.01 Pytanie 469
Kategorie: Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Rany oparzeniowe II stopnia należy

A. schłodzić zimną wodą.
B. posmarować masłem.
C. zdezynfekować gencjaną.
D. odkazić jodyną.
ELE.01 Pytanie 470
Kategorie: Obwody elektryczne Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Silniki indukcyjne wielofazowe, których prąd rozruchowy nie przekracza 4,5•IN, powinny wytrzymać w ciągu 15 s bez zatrzymania lub gwałtownej zmiany prędkości obrotowej przeciążenie momentem o krotności momentu znamionowego wynoszącej

A. 1,35
B. 1,6
C. 1,45
D. 1,7
ELE.01 Pytanie 471
Kategorie: Maszyny i urządzenia elektryczne
Montaż i obsługa maszyn i urz…

Do jakiego rodzaju maszyn elektrycznych zalicza się silnik reluktancyjny?

A. Asynchronicznych.
B. Komutatorowych prądu stałego.
C. Komutatorowych prądu przemiennego.
D. Synchronicznych.
ELE.01 Pytanie 472
Kategorie: Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…

W tabeli przedstawiono cztery warianty kalkulacji kosztów wykonania instalacji elektrycznej w domku jednorodzinnym. W którym wariancie całkowity koszt wykonania instalacji jest poprawnie obliczony?

Wariant kalkulacji kosztów instalacjiA.B.C.D.
Koszt przewodów i osprzętu w zł8001 0001 2001 400
22% VAT od kosztów materiałów w zł176220264308
Koszt roboczy w zł3 7504 2003 7504 200
Całkowity koszt wykonania instalacji w zł4 5505 4204 9505 750

A. B.
B. A.
C. C.
D. D.
ELE.01 Pytanie 473
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura
Montaż i obsługa maszyn i urz…

Prąd zadziałania zabezpieczenia przeciążeniowego silnika należy nastawić na wartość

A. 1,25•IN
B. 1,15•IN
C. 1,1•IN
D. 1,2•IN
ELE.01 Pytanie 474
Kategorie: Instalacje i aparatura Materiały i narzędzia
Montaż i obsługa maszyn i urz…

Przewód typu SMYp jest stosowany do wykonywania

A. instalacji natynkowej.
B. podłączeń odbiorników ruchomych.
C. przyłączy napowietrznych budynków.
D. instalacji wtynkowej.
ELE.01 Pytanie 475
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Dobry stan techniczny intensywnie użytkowanej wiertarki elektrycznej zapewni

A. przedmuchiwanie newralgicznych miejsc sprężonym powietrzem.
B. oliwienie punktów połączeń elektrycznych.
C. czyszczenie newralgicznych miejsc strumieniem wody.
D. okresowy pomiar rezystancji wirnika.
ELE.01 Pytanie 476
Kategorie: Maszyny i urządzenia elektryczne Pomiary elektryczne
Montaż i obsługa maszyn i urz…

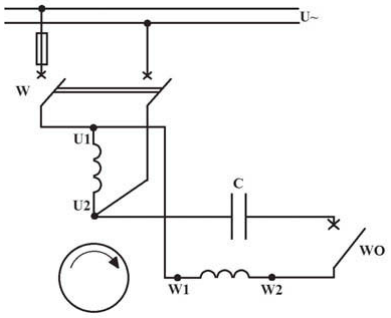

Nieobciążony silnik asynchroniczny jednofazowy, którego schemat połączeń przedstawiono na rysunku po załączeniu napięcia zasilającego wyłącznikiem W, nie rusza i wydaje dźwięk buczenia. Określ prawdopodobną usterkę, jaka występuje w tym silniku.

Ilustracja do pytania 36
A. Przerwa w uzwojeniu głównym silnika.
B. Uszkodzony jest kondensator C.
C. Wyłącznik W ma uszkodzone styki.
D. Za mała wartość napięcia zasilającego.
ELE.01 Pytanie 477
Kategorie: Maszyny i urządzenia elektryczne Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

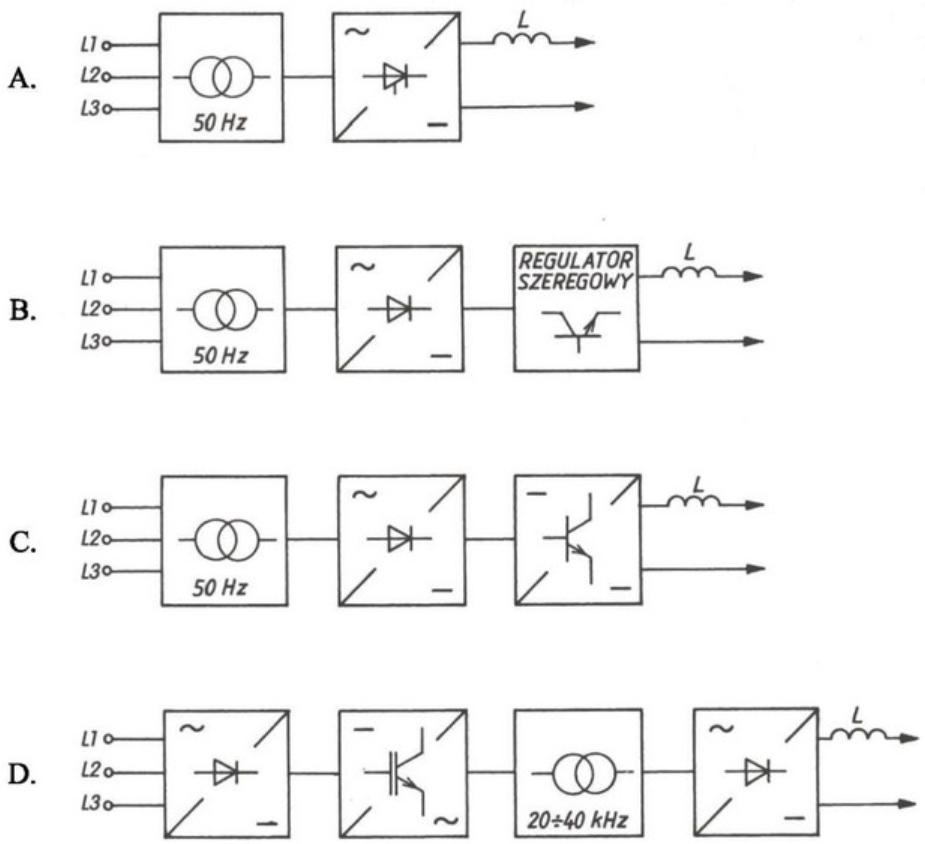

Na którym rysunku przedstawiono przekształtnik spawalniczy z prostownikiem diodowym i przerywaczemtranzystorowym?

Ilustracja do pytania 37
A. B.
B. D.
C. C.
D. A.
ELE.01 Pytanie 478
Kategorie: Maszyny i urządzenia elektryczne Instalacje i aparatura Rysunek techniczny i dokumentacja
Montaż i obsługa maszyn i urz…

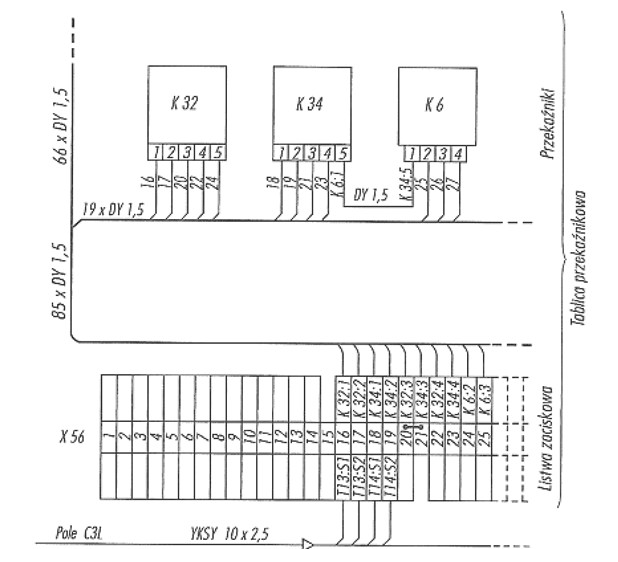

Ze schematu połączeń tablicy przekaźnikowej przedstawionego na rysunku wynika, że zacisk 1 przekaźnika 32 należy połączyć z zaciskiem

Ilustracja do pytania 38
A. 16 listwy zaciskowej.
B. 17 listwy zaciskowej.
C. 1 przekaźnika K34
D. 2 przekaźnika K6
ELE.01 Pytanie 479
Kategorie: Instalacje i aparatura Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Okresowe kontrole instalacji elektrycznych należy wykonywać nie rzadziej niż co

A. 1 rok dla wszystkich instalacji, niezależnie od warunków w jakich pracują.
B. 10 lat dla wszystkich instalacji, niezależnie od warunków w jakich pracują.
C. 5 lat, dla instalacji pracujących w złych warunkach środowiskowych.
D. 1 rok dla instalacji pracujących w złych warunkach środowiskowych.
ELE.01 Pytanie 480
Kategorie: Maszyny i urządzenia elektryczne Bezpieczeństwo i ochrona
Montaż i obsługa maszyn i urz…

Pracownikom zlecono wymianę źródeł światła w lampach oświetlenia ulicznego z użyciem podnośnika hydraulicznego. Który z wymienionych środków ochrony indywidualnej muszą stosować podczas pracy?

A. Rękawice skórzane.
B. Szelki z linką zabezpieczającą.
C. Buty z gumową podeszwą.
D. Okulary ochronne.
